第I部Aquarino Controller を知る
第2章
箱の中身と各部の名称

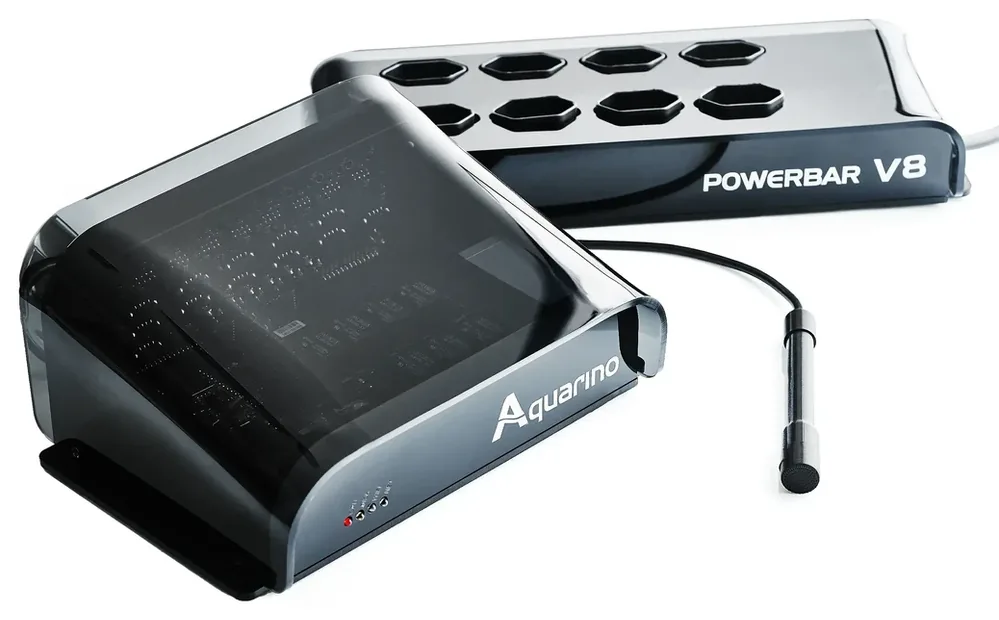

2.1 箱に入っているもの
- Aquarino Controller 本体
- 12 V / 5 A ユニバーサル電源アダプター
- Powerbar V8（2 m のシールド付き CAT5E ケーブル同梱）
- PRO 水温センサー（2 m ケーブル）

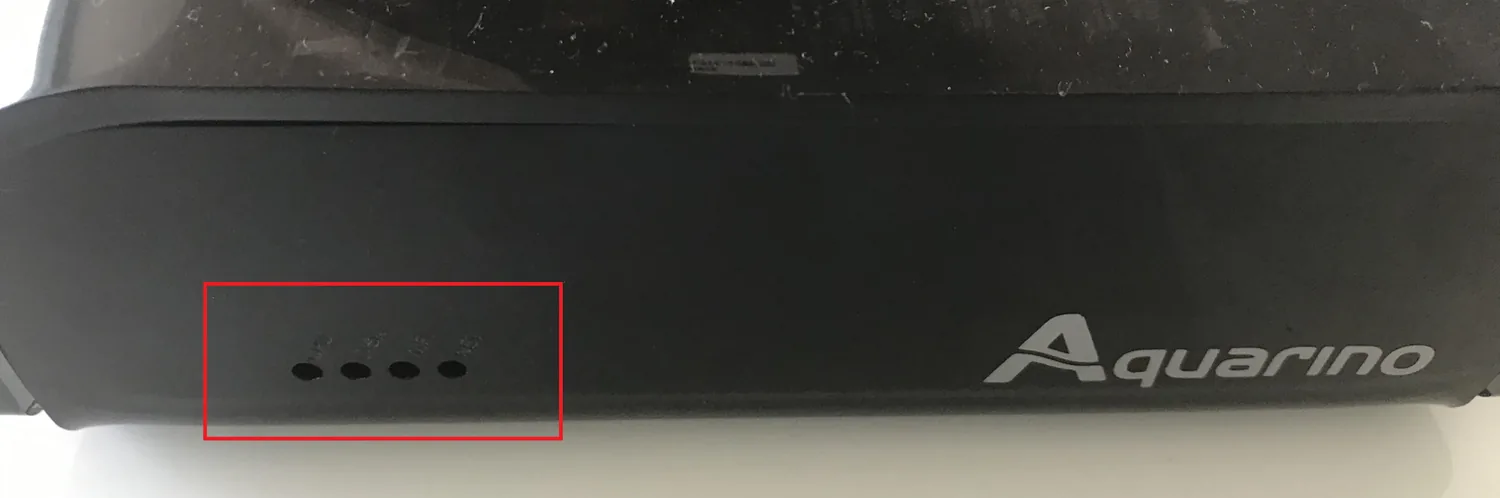

2.2 LED パネル
本体前面の4つのランプが、画面を開かなくても機器の状態を伝えます。
| LED | 動作 |
|---|---|
| CPU（赤） | 点滅し続けます — プロセッサーが動いている合図です。点滅が止まったら、機器がフリーズしています |
| DISK（黄） | 設定ファイルや履歴ファイルの読み書き中に点灯します |
| WIFI（緑） | 点灯：ネットワークに接続済み。点滅：設定モードで、本機自身のネットワークを発信中（第8章）。消灯：ネットワークを見失った状態 — 本機は1分ごとに再接続を試みます |
| NET（青） | インターネットに接続できているときに点灯します。消灯していてもローカルネットワークでの動作は続きますが、メールは送信されず、外出先からアプリにも表示されません |

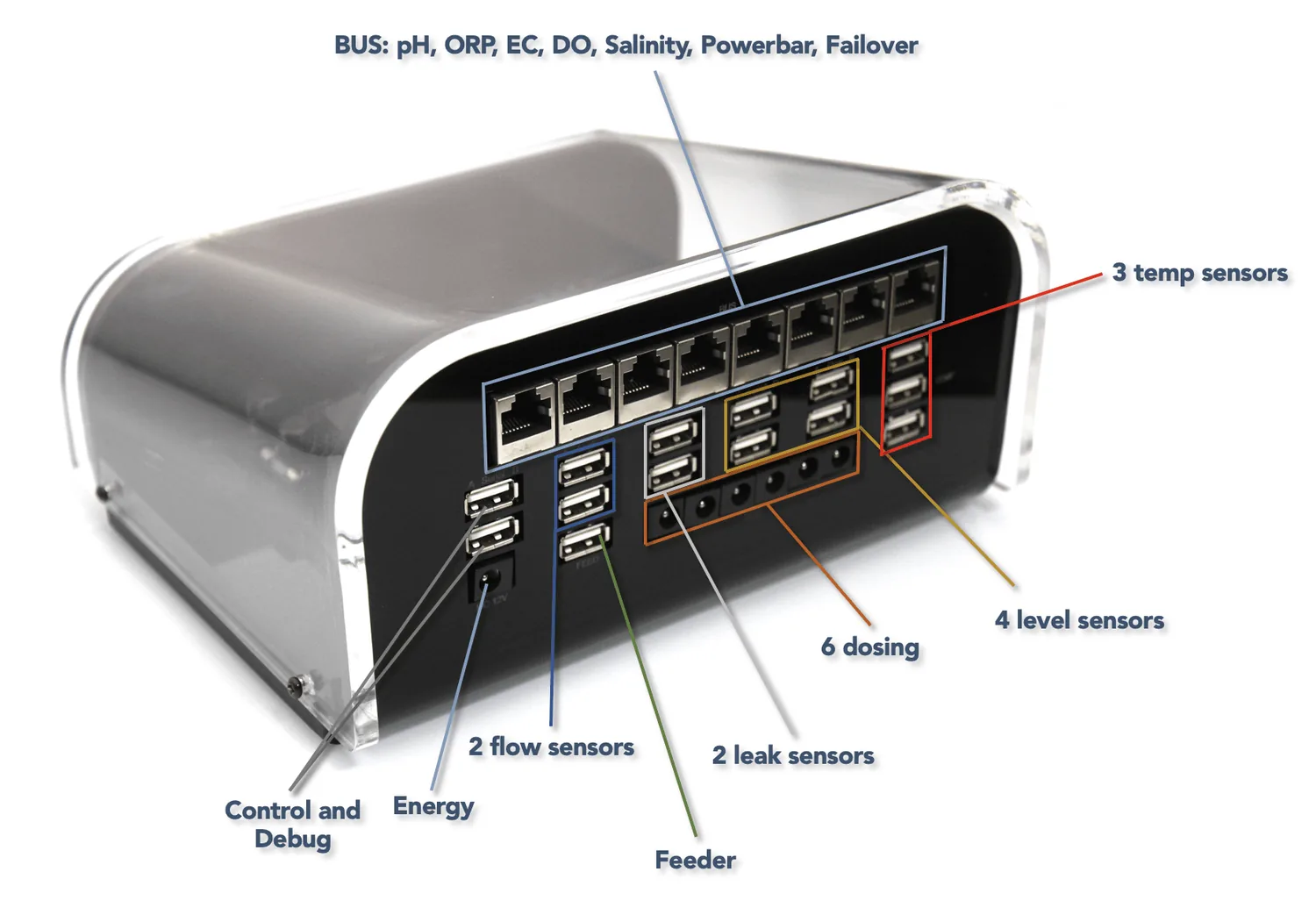

2.3 コネクターとポート
本体のすべてのポートには名前が付いており、それぞれ専用の役割があります。
| ポート | 数 | 用途 |
|---|---|---|
| TEMP | 3 | 水温センサー |
| FLOW | 2 | 流量センサー |
| LEAK | 2 | 漏水センサー |
| LEVEL | 4 | 水位センサー |
| FEED | 1 | 自動給餌器 |
| BUS | 8 | Aquarino のモジュール — Powerbar、Failover、各測定モジュール（pH、ORP、EC、TDS、O2） |
| DOS（P4） | 6 | 12 V ドージングポンプ |
| DC 12V | 1 | 製品に付属する電源アダプター |

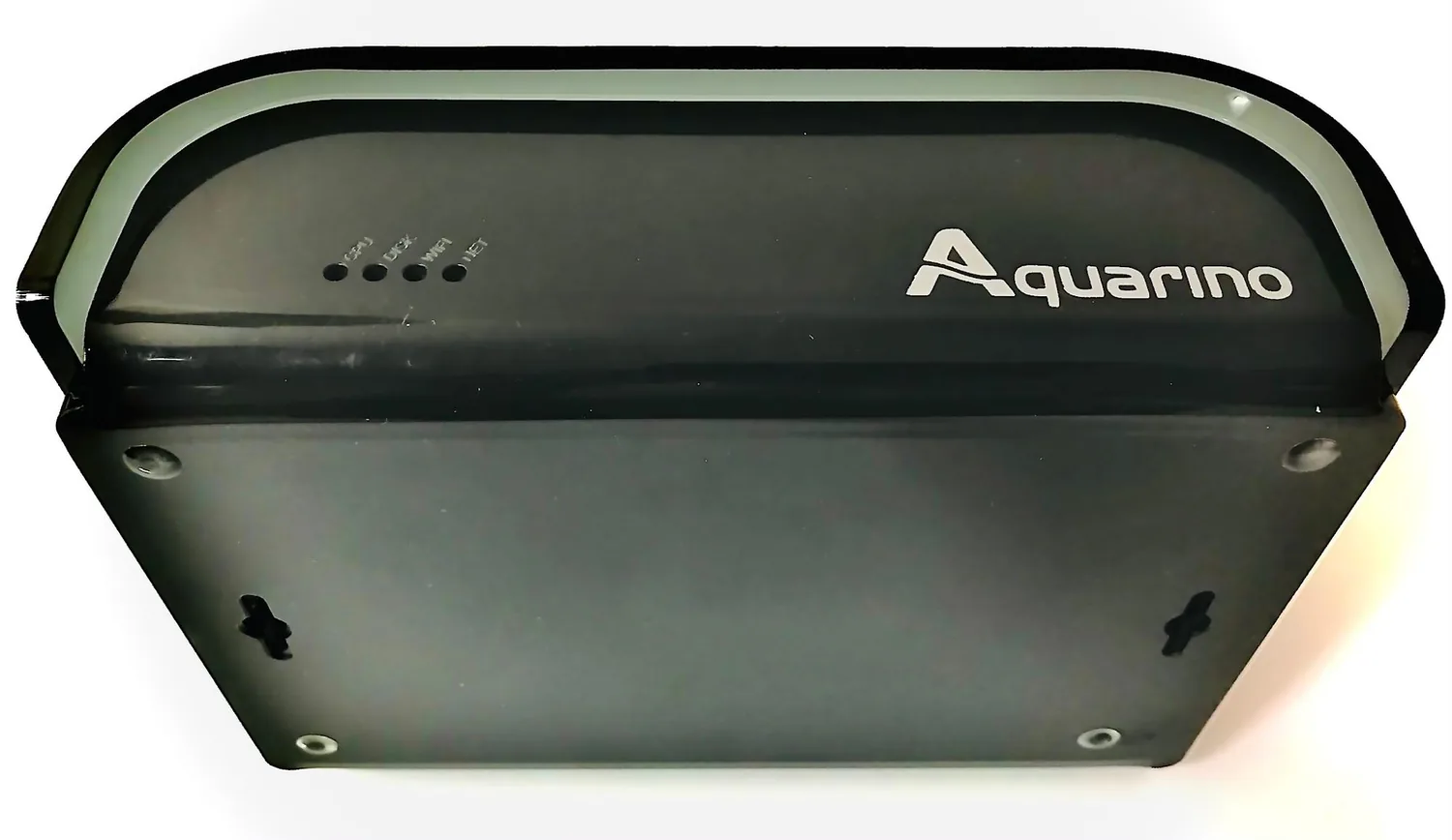

2.4 設置のしかた
Aquarino は、キャビネットの中に隠すのではなく、見えるところに置くことを前提に設計されています。平らな面に水平に置くためのシリコン脚と、垂直に固定するための底面の取り付け穴が用意されています。
