PARTIE VLe mettre au travail
CHAPITRE 18
Intégration avec d'autres appareils
18.1 Port KH-OUT : le KH devient pH
L'Aquarino KH dispose d'un port BNC latéral appelé KH-OUT. Par ce port, l'appareil émet un signal électrique identique à celui d'une sonde pH — de sorte que votre contrôleur d'aquarium lit l'alcalinité par l'entrée pH qu'il possède déjà, sans rien d'autre qu'un câble.
| KH réel | Le contrôleur lit | Tension sur la BNC |
|---|---|---|
| 7,0 dKH | pH 7,00 | 0 mV |
| 8,0 dKH | pH 8,00 | −57 mV |
| 8,5 dKH | pH 8,50 | −86 mV |
| 9,0 dKH | pH 9,00 | −114 mV |
| 10,0 dKH | pH 10,00 | −171 mV |
La plage représentable va d'environ 3 à 12,7 dKH, ce qui couvre largement n'importe quel aquarium récifal.
18.2 Raccordement à votre contrôleur
- Reliez un câble BNC entre le port KH-OUT de l'Aquarino KH et l'entrée pH de votre contrôleur.
- Sur le contrôleur, créez ou renommez cette entrée en quelque chose comme
dKHouALK— ainsi vous ne la confondrez pas avec une vraie sonde pH. - Étalonnez cette entrée en deux points, à l'aide des simulations de l'Aquarino KH (section 18.3).
- Voilà : la valeur qui s'affiche là est votre KH.

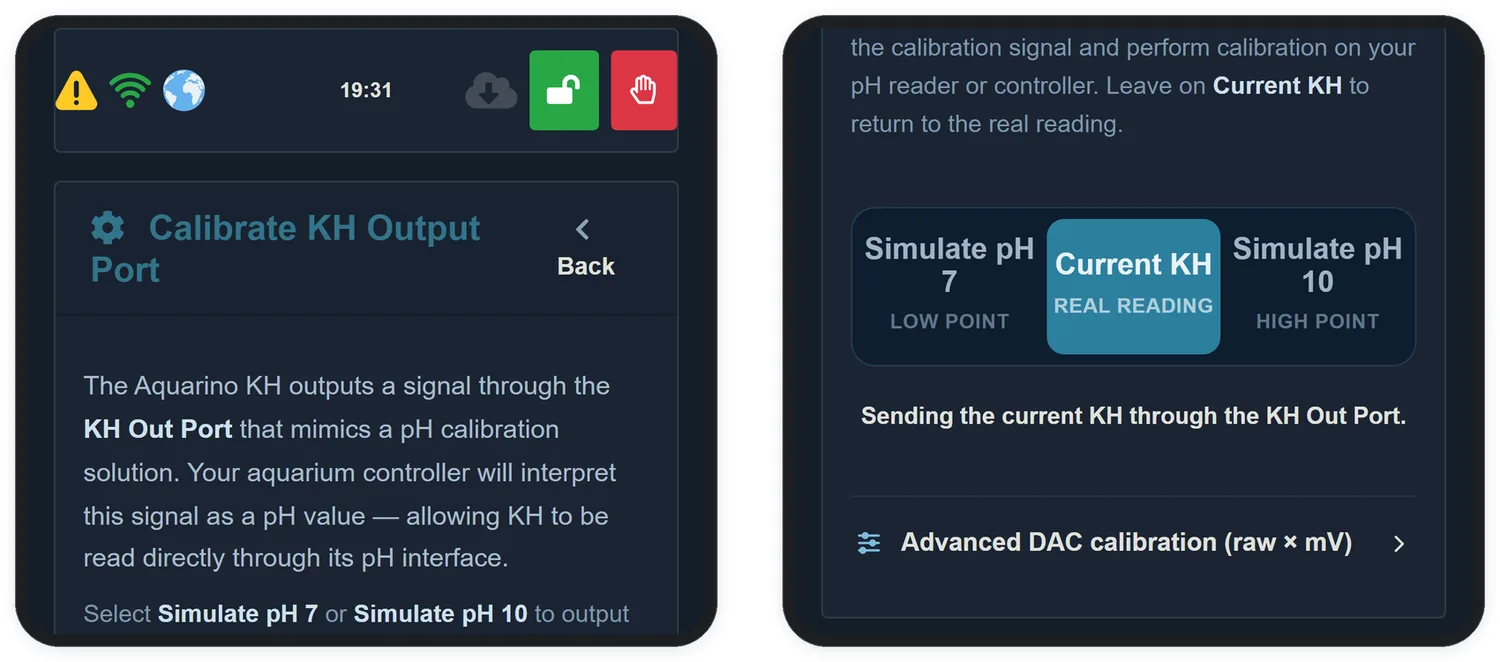

18.3 Étalonnage du port
- Sur l'écran, sélectionnez Simulate pH 7. L'Aquarino KH se met à émettre le signal fixe de ce point.
- Sur votre contrôleur, faites le point bas de l'étalonnage en indiquant la valeur 7,00.
- Sélectionnez Simulate pH 10 et faites le point haut sur le contrôleur, en indiquant 10,00.
- Revenez à Current KH pour que l'appareil reprenne l'envoi de la lecture réelle.
18.4 Compatibilité avec les contrôleurs du marché
Le port KH-OUT simule les points pH 7 et pH 10 — précisément le couple utilisé en eau de mer, où le pH tourne autour de 8. Pratiquement tous les contrôleurs d'aquarium s'étalonnent ainsi, mais vérifiez le vôtre avant d'acheter le câble :
| Contrôleur | Compatible ? | Remarque |
|---|---|---|
| Neptune Apex (Classic, Jr, EL, A3, PM1) | Oui | Les valeurs des points, c'est vous qui les saisissez à l'étalonnage, et 7 + 10 est le couple que Neptune elle-même recommande pour l'eau de mer |
| CoralVue HYDROS (Control X2, X4, X10) | Oui | Étalonnez d'abord le 7,01 puis le 10,01 — l'application exige cet ordre — et envoyez les modifications à chaque point |
| GHL ProfiLux (3, 4, 4e) | Oui | Les valeurs des points sont configurables. Attention à la résolution : le ProfiLux affiche le pH avec une décimale, le KH n'en a donc qu'une lui aussi |
| Aquatronica | Oui | La valeur saisie doit correspondre à la solution utilisée, et le couple 7 + 10 fait partie de ceux prévus |
| reef-pi | Oui | Il accepte un étalonnage à un, deux ou trois points, dont vous saisissez les valeurs — et il arrive déjà avec 7 au point médian et 10 au point haut |
| Reef Angel | Oui | PHMin 7 et PHMax 10 sont les valeurs par défaut. Redémarrez le contrôleur après avoir enregistré |
| Vertex Cerebra | Oui | Deux entrées BNC de pH, étalonnées avec les solutions 7,01 et 10,01 |
| Marine Assistant | Oui | Contrôleur à monter soi-même, avec entrée BNC ; c'est vous qui choisissez la valeur de chaque solution à l'étalonnage |
| IKS Aquastar | Non | Il identifie la solution tout seul et ne reconnaît ni le pH 9 ni le pH 10 — son étalonnage se fait avec pH 4 et pH 7 |
| Aqua Medic AT Control | À vérifier | Les solutions de la gamme Aqua Medic sont 4, 7 et 9 — il n'y a pas de pH 10 parmi elles. Vérifiez sur votre module avant de compter sur l'intégration |
18.5 Créer des règles dans votre contrôleur
Une fois l'entrée étalonnée, la règle s'écrit sur le nombre de pH — qui est votre KH. Si vous voulez agir en dessous de 7,5 dKH, la condition est pH inférieur à 7,50.
| Contrôleur | Où on la crée | Exemple |
|---|---|---|
| Apex | Configuration → Inputs pour nommer l'entrée, et la programmation de la sortie | If dKH < 7.50 Then ON pour déclencher un renfort de dosage |
| HYDROS | Outputs, avec le type Calcium Reactor pointant vers cette entrée | La plage de coupure et de remise en route du CO2, autour du KH voulu |
| ProfiLux | Switch Channels and Outlets, fonction pH-value avec Control Upwards ou Downwards | Nominal value sur le KH cible, avec l'hystérésis que vous préférez |
| reef-pi | Dans l'onglet pH de l'entrée, avec des seuils et une hystérésis reliés à un équipement ou à une macro | Une macro qui coupe le CO2 lorsque la valeur dépasse le seuil haut |
| Reef Angel | Dans le code du sketch | if (ReefAngel.Params.PH < 750) ReefAngel.Relay.On(Port2); |

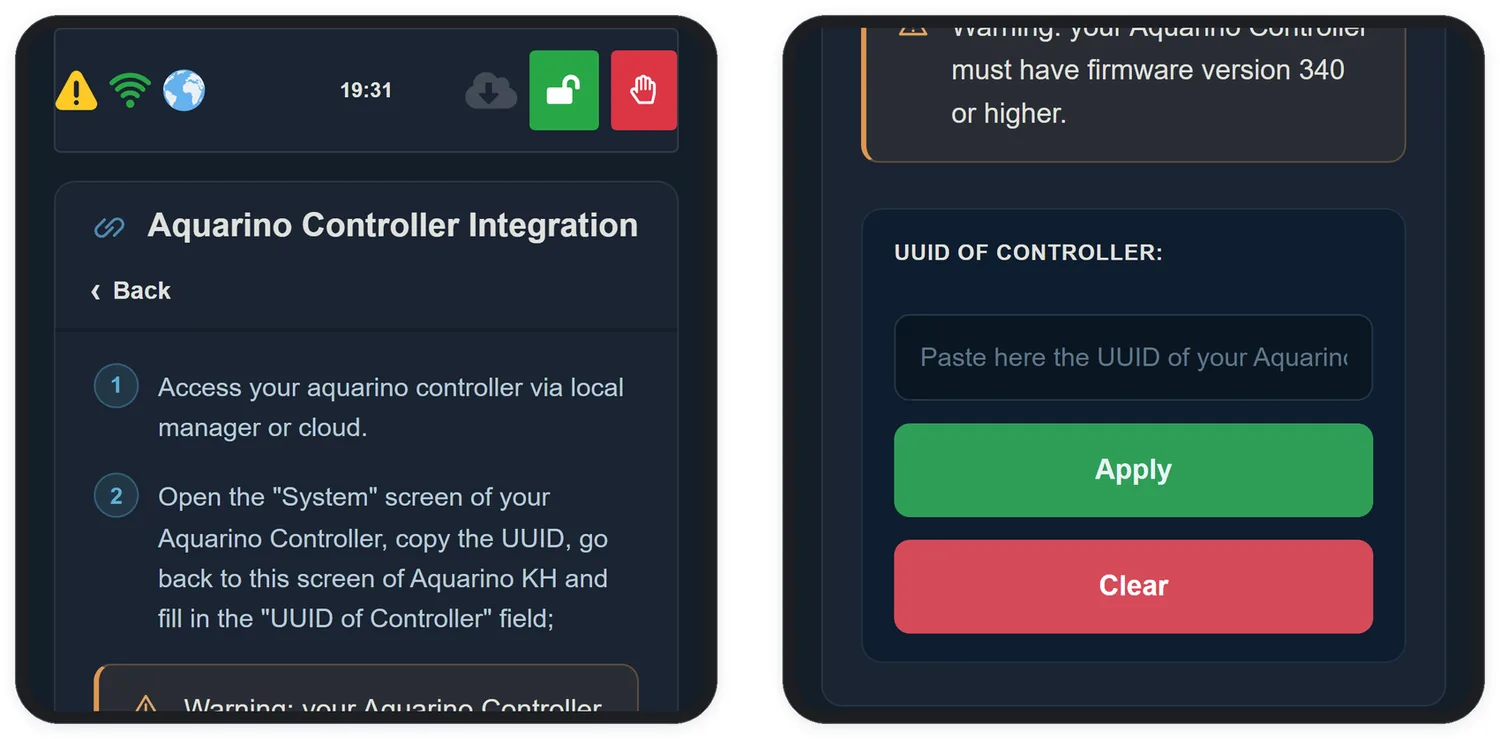

18.6 Intégration avec l'Aquarino Controller
Si vous avez un Aquarino Controller, l'intégration est directe et n'utilise aucun câble :
- Ouvrez votre Aquarino Controller dans l'application.
- Ouvrez l'écran System du Controller et copiez l'information UUID.
- Revenez à l'Aquarino KH, dans Configuration → Aquarino Controller Integration.
- Collez la valeur dans le champ Controller UUID et touchez Apply.
