Aquarino KH — Manuel de l'utilisateur · Imprimé depuis manual.aquarino.com.br/fr/kh/17-reacteur-a-calcium-par-le-co2-port/
Réacteur à calcium par le CO2 Port
Pour ceux qui utilisent un réacteur à calcium, l'Aquarino KH commande le CO2 Port — une sortie de puissance qui s'allume et s'éteint selon le besoin de l'aquarium. C'est la fonction la plus sophistiquée de l'appareil et celle qui réduit le plus votre travail manuel.
17.1 La décision, en une phrase
À chaque mesure, l'appareil décide combien de minutes le port de CO2 reste allumé jusqu'à la mesure suivante.
| Ce qui se passe | |
|---|---|
| 1 · Il mesure | Le KH de l'aquarium, toutes les heures, 24 heures sur 24 |
| 2 · Il décide | Il compare avec votre cible et avec ce qui s'est passé au cours des 24 dernières heures |
| 3 · Il actionne | Il allume le port pendant le temps calculé. Il s'éteint tout seul |
Cela fait 24 décisions par jour, 8 760 par an. Il n'existe ni table d'usine ni horaire programmé : chaque appareil construit son propre modèle à partir de ce qu'il mesure dans votre aquarium. Deux aquariums avec la même cible reçoivent du CO2 en quantités et à des heures différentes, parce qu'ils consomment différemment.

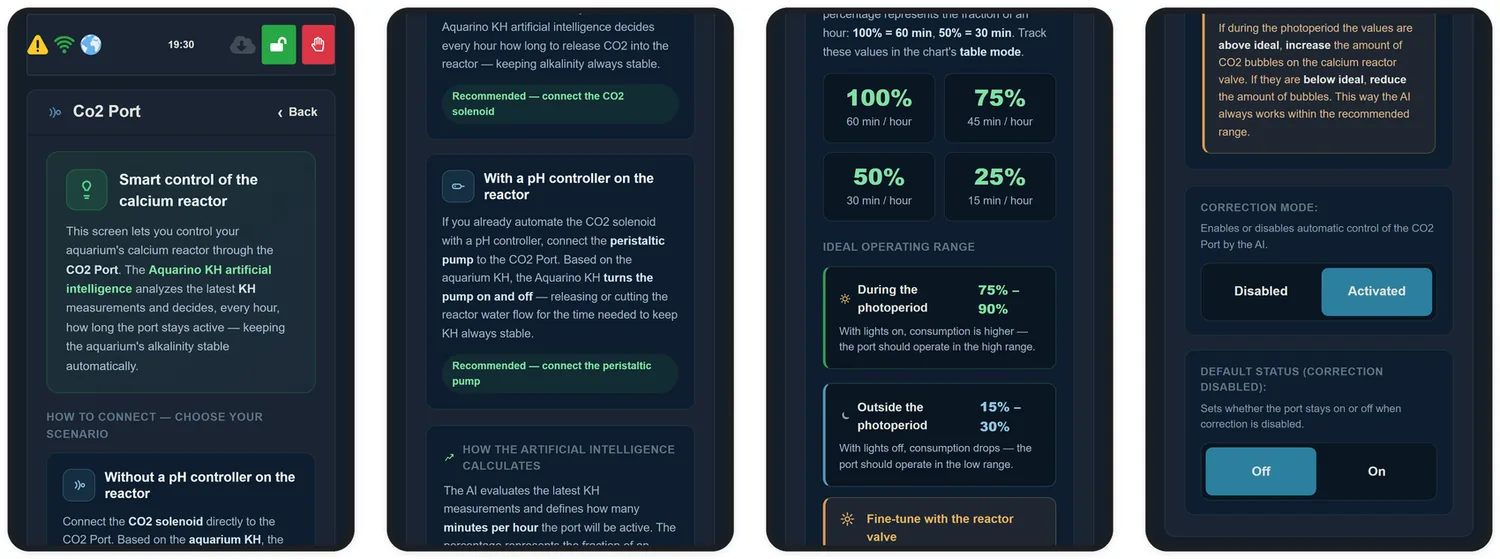

17.2 Comment raccorder — choisissez votre scénario
| Votre réacteur | Ce qu'il faut brancher sur le CO2 Port |
|---|---|
| Sans contrôleur de pH | Branchez l'électrovanne de CO2 directement sur le CO2 Port. L'appareil décide, chaque heure, pendant combien de temps libérer du CO2 dans le réacteur. |
| Avec contrôleur de pH | Laissez l'électrovanne à votre contrôleur de pH et branchez la pompe péristaltique sur le CO2 Port. L'appareil se met alors à libérer ou à couper le débit d'eau du réacteur pendant le temps nécessaire. |
Comment fonctionne le CO2 Port
Le CO2 Port est un interrupteur. Quand l'appareil allume le port, la borne IN est reliée à la borne OUT ; quand il l'éteint, les deux restent séparées. Les deux bornes N sont reliées entre elles à l'intérieur de l'appareil et ne font que transmettre le second fil.
L'Aquarino KH ne fournit pas de courant sur ce port. Le courant vient de l'extérieur, par IN, et ressort par OUT exactement tel qu'il est entré : si vous branchez la prise secteur de 220 V sur IN, il sort 220 V par OUT ; si vous branchez un bloc d'alimentation de 12 V, il sort 12 V. C'est pourquoi l'électrovanne ou la pompe doit avoir la même tension que celle que vous mettez en entrée.
Les quatre bornes
Le connecteur vert se retire du panneau en le tirant vers l'extérieur, et les fils sont serrés par les vis du connecteur lui-même. L'ordre, de haut (côté KH Buffer) en bas (côté 12V DC), est le suivant :
| Borne | Ce qu'il faut brancher |
|---|---|
| OUT | Un fil du câble qui va vers l'électrovanne ou la pompe péristaltique |
| N | L'autre fil du même câble |
| IN | Un fil du câble qui amène le courant : prise secteur ou bloc d'alimentation |
| N | L'autre fil du même câble |
En pratique : la paire du haut est la sortie, la paire du bas est l'entrée, et chaque câble occupe une paire de bornes voisines.
Raccordement sur prise secteur (127 V ou 220 V)
C'est le montage que font la plupart des utilisateurs, avec deux câbles à deux fils d'environ 1 mètre chacun : l'un avec une fiche mâle au bout, qui va dans la prise murale, et l'autre avec une prise femelle au bout, où vous branchez la fiche de l'électrovanne ou de la pompe.
- Laissez les deux câbles débranchés de la prise pendant tout le montage.
- Retirez le connecteur vert du panneau en le tirant vers l'extérieur.
- Dénudez le bout de chaque fil juste assez pour que le cuivre entre entièrement dans la borne, sans laisser de cuivre apparent à l'extérieur.
- Câble à fiche mâle : un fil sur IN, l'autre sur le N juste en dessous. Si votre installation identifie la phase, mettez de préférence la phase sur IN ; avec une fiche à deux broches, l'ordre de ces deux fils ne change rien au fonctionnement.
- Câble à prise femelle : un fil sur OUT, l'autre sur le N juste en dessous.
- Serrez bien les vis et tirez légèrement sur chaque fil pour vérifier qu'il est bien tenu.
- Remettez le connecteur vert en place sur le panneau, branchez la fiche de l'électrovanne ou de la pompe sur la prise femelle et, en dernier, branchez la fiche mâle dans la prise murale.
Raccordement avec un bloc d'alimentation de 12 V ou 24 V
Si votre électrovanne ou votre pompe fonctionne avec son propre bloc d'alimentation de 12 V ou 24 V, ce bloc prend la place de la prise secteur : les fils du bloc vont sur la paire du bas et ceux de la charge sur la paire du haut. Ici, la polarité compte : positif du bloc sur IN, négatif sur N ; positif de la charge sur OUT, négatif sur N.
L'erreur à éviter
Limites et précautions
- Charge maximale du port : 5 ampères. Une électrovanne de CO2 ou une pompe péristaltique d'aquarium consomme bien moins que cela.
- L'électrovanne ou la pompe doit avoir la même tension que celle que vous mettez sur IN.
- Ne branchez sur le CO2 Port que l'électrovanne ou la pompe du réacteur. Il n'est pas conçu pour des chauffages, de l'éclairage ou d'autres équipements.
- Ne manipulez le connecteur vert qu'avec les deux câbles débranchés de la prise.
Test après le raccordement
Avant de confier le réacteur à la commande automatique, vérifiez que le raccordement fonctionne. Avec le Correction mode sur Disabled, le port obéit au Default status (section 17.13) :
- Passez le Default status sur On : l'électrovanne doit faire un clic, ou la pompe doit se mettre à tourner.
- Remettez le Default status sur Off : l'électrovanne doit faire un autre clic, ou la pompe doit s'arrêter.
- S'il ne se passe rien, vérifiez que le câble d'entrée est branché sur la prise et que chaque fil est sur la bonne borne.
17.3 Ce qu'il regarde pour décider
Deux choses, et chacune répond à une question différente.
| Ce qu'il regarde | La question à laquelle cela répond | Pourquoi cela sert |
|---|---|---|
| Où le KH se trouve maintenant | Où en sommes-nous ? | Une lecture unique, comparée à la cible. Elle est fiable sur l'instant, parce que l'erreur de lecture est bien inférieure à la marge — et c'est elle qui fait réagir vite l'appareil à un changement d'eau |
| Où il est allé en 24 h | Où allons-nous ? | L'écart entre le KH de maintenant et celui d'il y a 24 heures, en déduisant ce que la pompe doseuse a ajouté. C'est ce qui empêche l'appareil de courir après le bruit |
17.4 Pourquoi 24 heures, et non 1 heure
Deux raisons, et toutes deux tiennent à l'aquarium — pas à l'appareil.
| Raison | Explication |
|---|---|
| Bruit | Sur 1 heure, la variation naturelle de la lecture est plus grande que la consommation réelle de la période : mesurer la vitesse sur cette fenêtre reviendrait à lire du bruit déguisé en information. Sur 24 heures, le signal devient environ 14× plus grand que le bruit. |
| Photopériode | Les coraux consomment lumières allumées et presque rien dans le noir. Une fenêtre de 12 heures en pleine nuit donnerait presque zéro ; 12 heures de jour donneraient le double de la moyenne. Sur 24 heures, la journée entière entre une fois et l'effet s'annule de lui-même. |
17.5 Il apprend la routine de votre aquarium

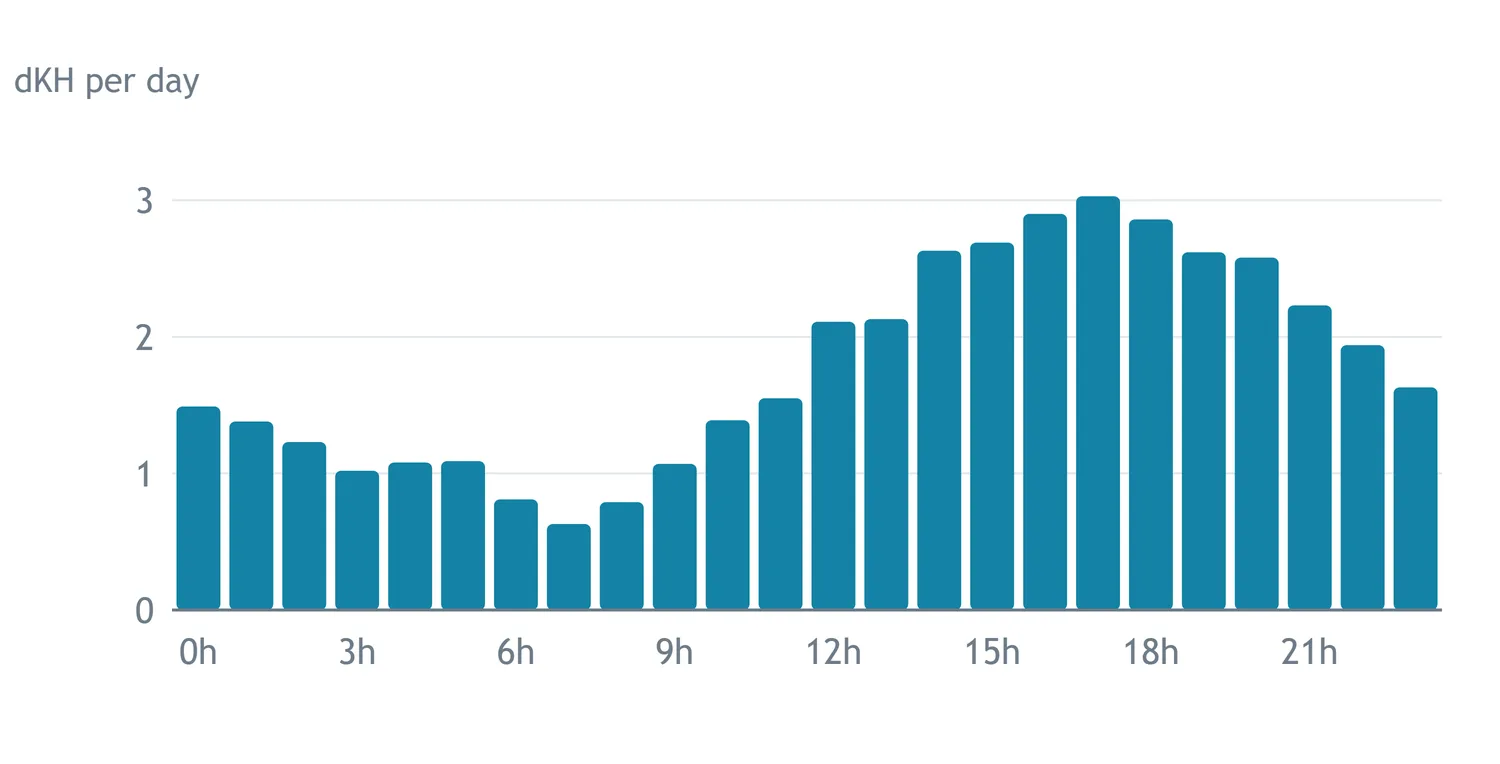

Personne ne programme d'horaire d'éclairage. L'appareil découvre le rythme de votre aquarium par sa réponse — et la courbe de la photopériode apparaît d'elle-même dans les données.

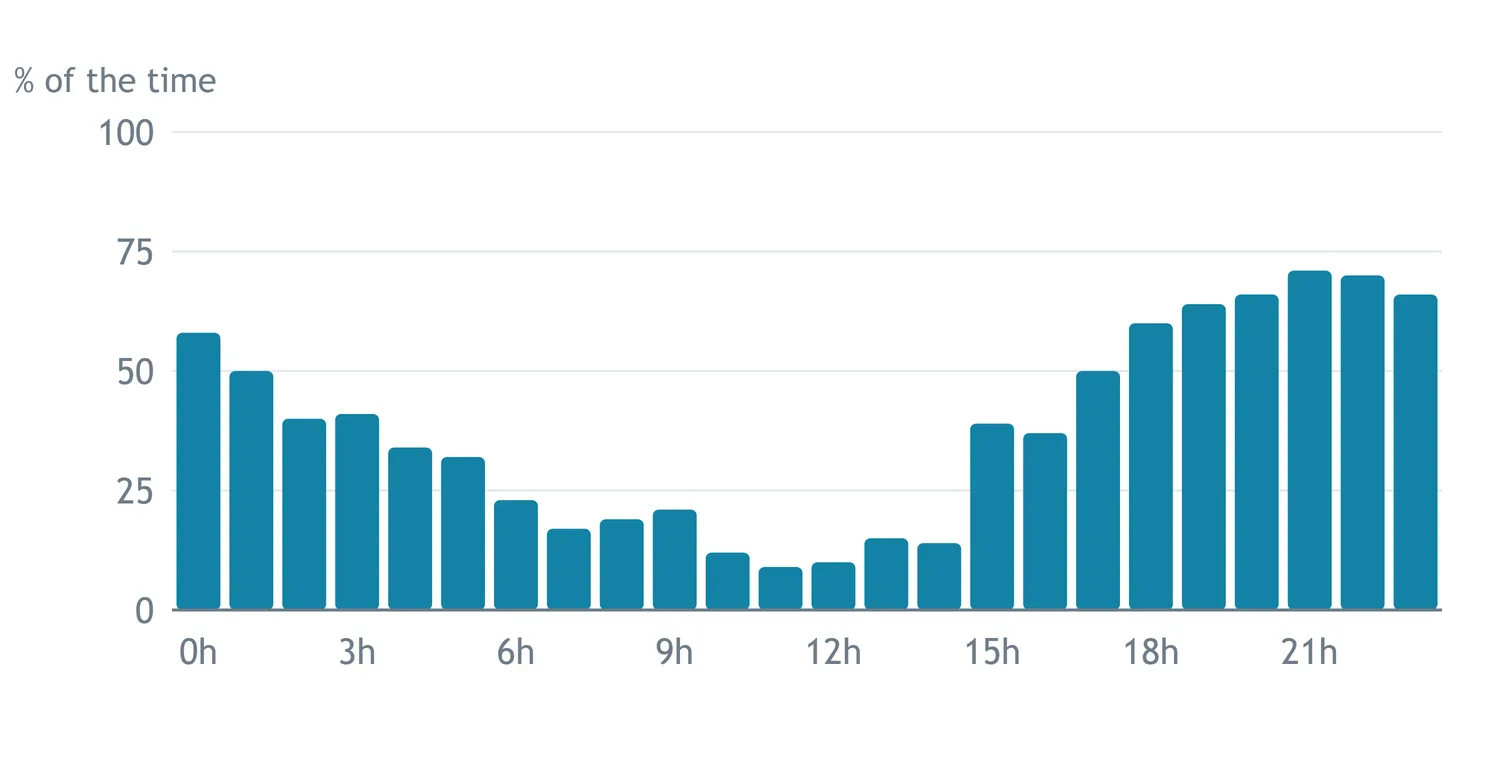

Sachant à quelles heures l'aquarium consomme le plus, l'appareil délivre davantage de CO2 précisément à ces heures-là :
17.6 Le résultat : le KH bouge moins

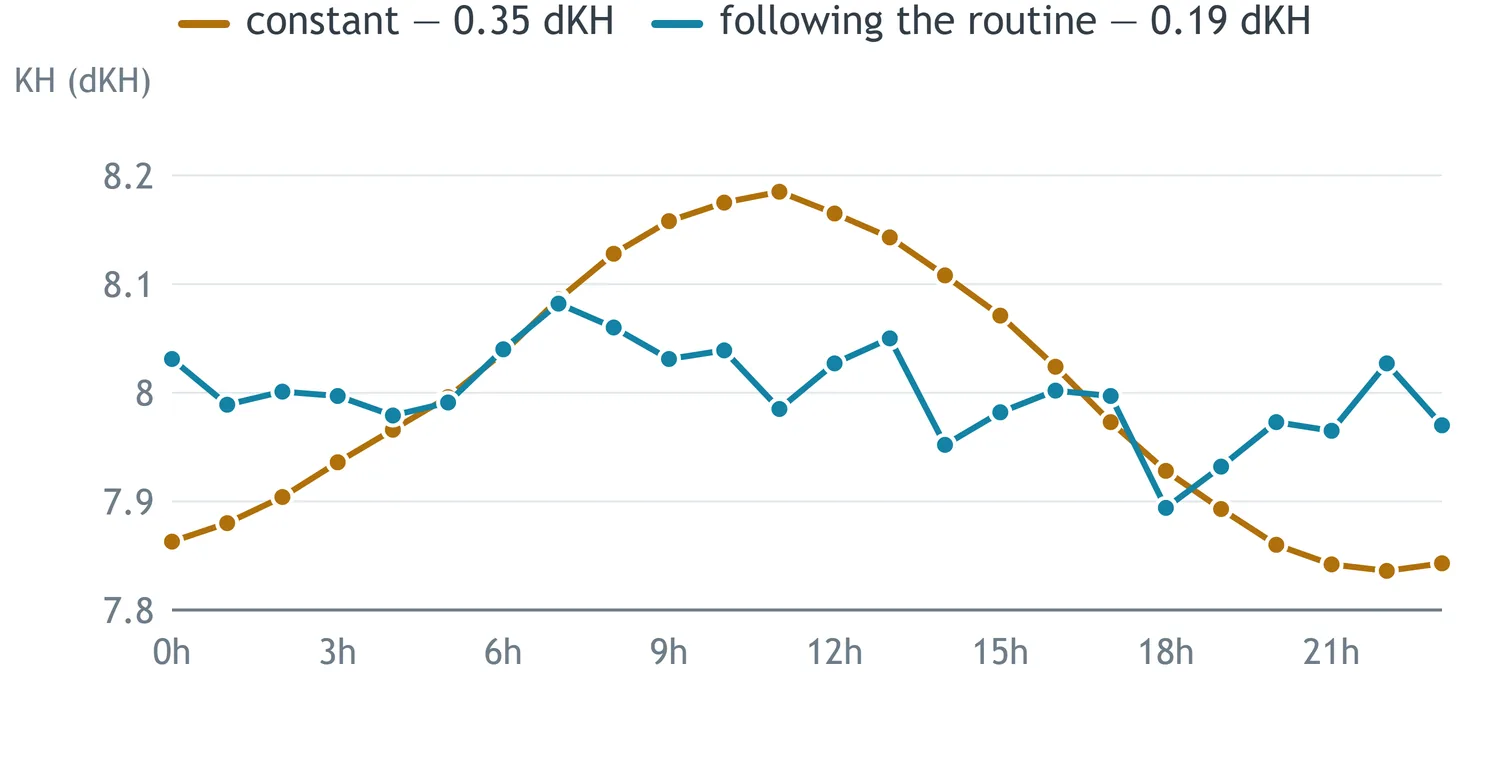

Même aquarium, même total de CO2 sur la journée. Seules changent les heures auxquelles il est délivré — et la différence se voit dans la stabilité :
Moins de balancement au fil de la journée signifie moins de stress pour les coraux : le KH passe plus de temps près de la cible et moins de temps aux extrêmes.
17.7 Trois sécurités
Aucune d'elles ne dépend d'une configuration de votre part.
| Sécurité | Ce qu'elle fait |
|---|---|
| Limite quotidienne | L'appareil n'essaie jamais de déplacer le KH de plus de 1 dKH par jour. Plus de CO2, c'est plus d'acide qui entre dans l'aquarium — l'effluent du réacteur sort avec un pH proche de 6 — et une variation brusque d'alcalinité stresse les coraux |
| Coupure automatique | Si le KH passe nettement au-dessus de votre cible, le port est coupé sur-le-champ et ne revient que lorsque le KH redescend. Il n'attend pas la mesure suivante |
| La distribution ne s'additionne pas | La routine du jour peut réorganiser le total, jamais l'augmenter |
17.8 Plage idéale et réglage du compte-bulles
Votre travail ici se résume à une seule chose : régler le compte-bulles du réacteur pour que le port travaille dans la plage recommandée. Cela fait, l'appareil s'occupe du reste.
| Période | Plage idéale | Pourquoi |
|---|---|---|
| Pendant la photopériode | 75 % – 90 % | Lumières allumées, la consommation est plus forte — le port doit fonctionner dans la plage haute |
| Hors photopériode | 15 % – 30 % | Lumières éteintes, la consommation baisse — le port doit fonctionner dans la plage basse |
17.9 Comment lire le pourcentage du port
Quatre lectures couvrent presque tout ce que vous verrez au quotidien :
| Ce que vous voyez | Ce que cela signifie | Que faire |
|---|---|---|
| Il varie beaucoup au fil de la journée — 10 % le matin, 70 % le soir | Normal. C'est la routine de votre aquarium, apprise | Rien |
| Il reste à 0 % pendant quelques heures, avec le KH au-dessus de la cible | Normal. Il corrige vers le bas, volontairement | Rien |
| Il monte jour après jour et le KH ne suit presque pas | L'aquarium s'est mis à consommer plus, ou le réacteur perd de la force | Suivre pendant 2 à 3 jours |
| Il reste à 100 % des heures d'affilée et le KH ne monte pas | Le réacteur a atteint sa limite. Le logiciel n'y peut rien | Vérifier le CO2, le média et le débit |
17.10 Comment lire le graphique au fil des jours
La forme du graphique raconte l'histoire. Trois dessins comptent :
| Dessin | Ce que c'est | Ce que cela signifie |
|---|---|---|
| Ondulé et stable | Monte et descend chaque jour selon le même motif, sans tendance de long terme | C'est l'état sain. L'appareil a trouvé son point et le maintient |
| Une marche vers le haut, puis ça se pose | Monte pendant quelques jours puis se stabilise à un palier plus élevé | L'aquarium s'est mis à consommer plus et l'appareil a suivi. Attendu après une croissance de coraux ou un changement d'éclairage |
| Montée sans fin, qui touche les 100 % | Croît jour après jour et se met à taper le plafond fréquemment | Le réacteur prend du retard. Vérifiez le CO2, le média et le débit avant que le KH ne baisse |

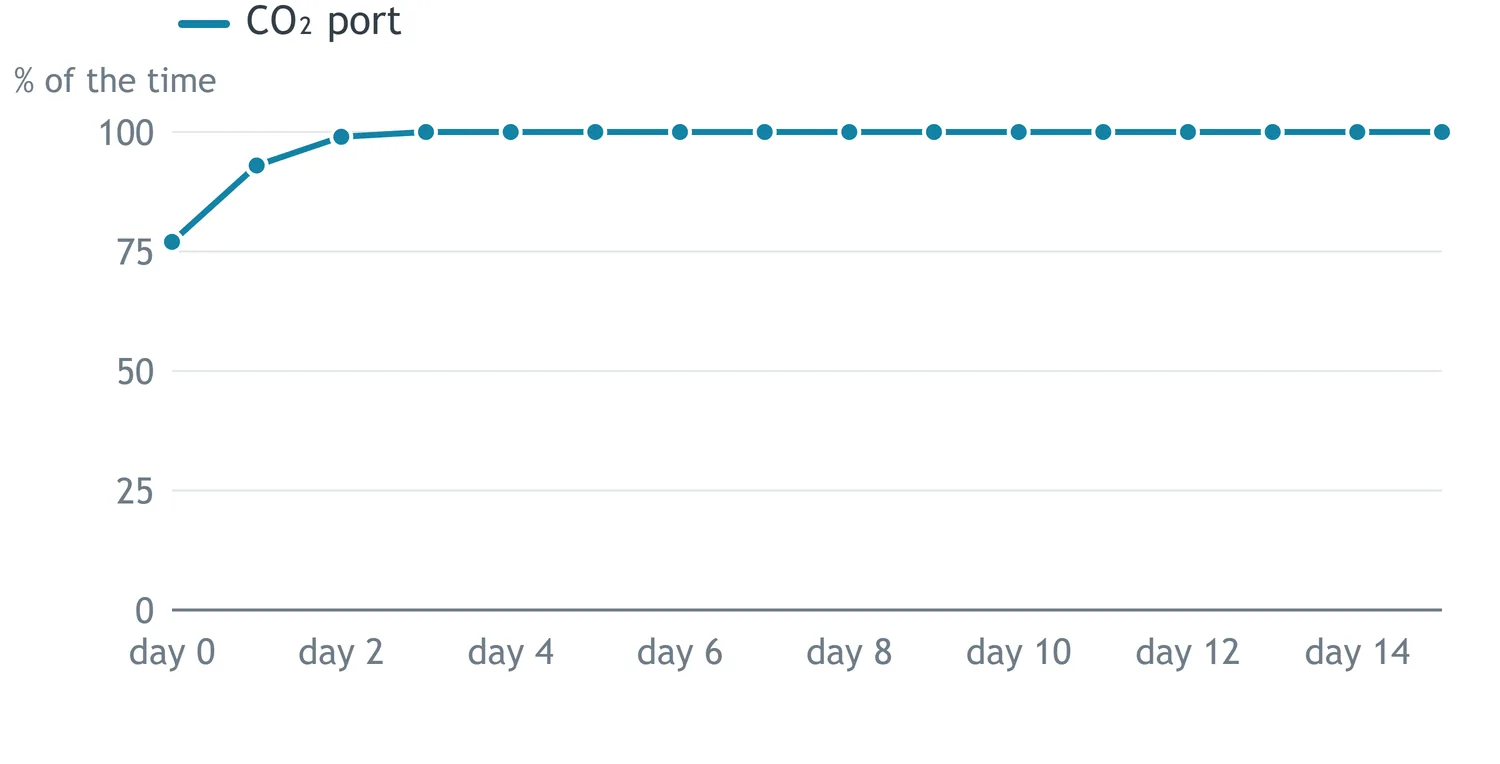

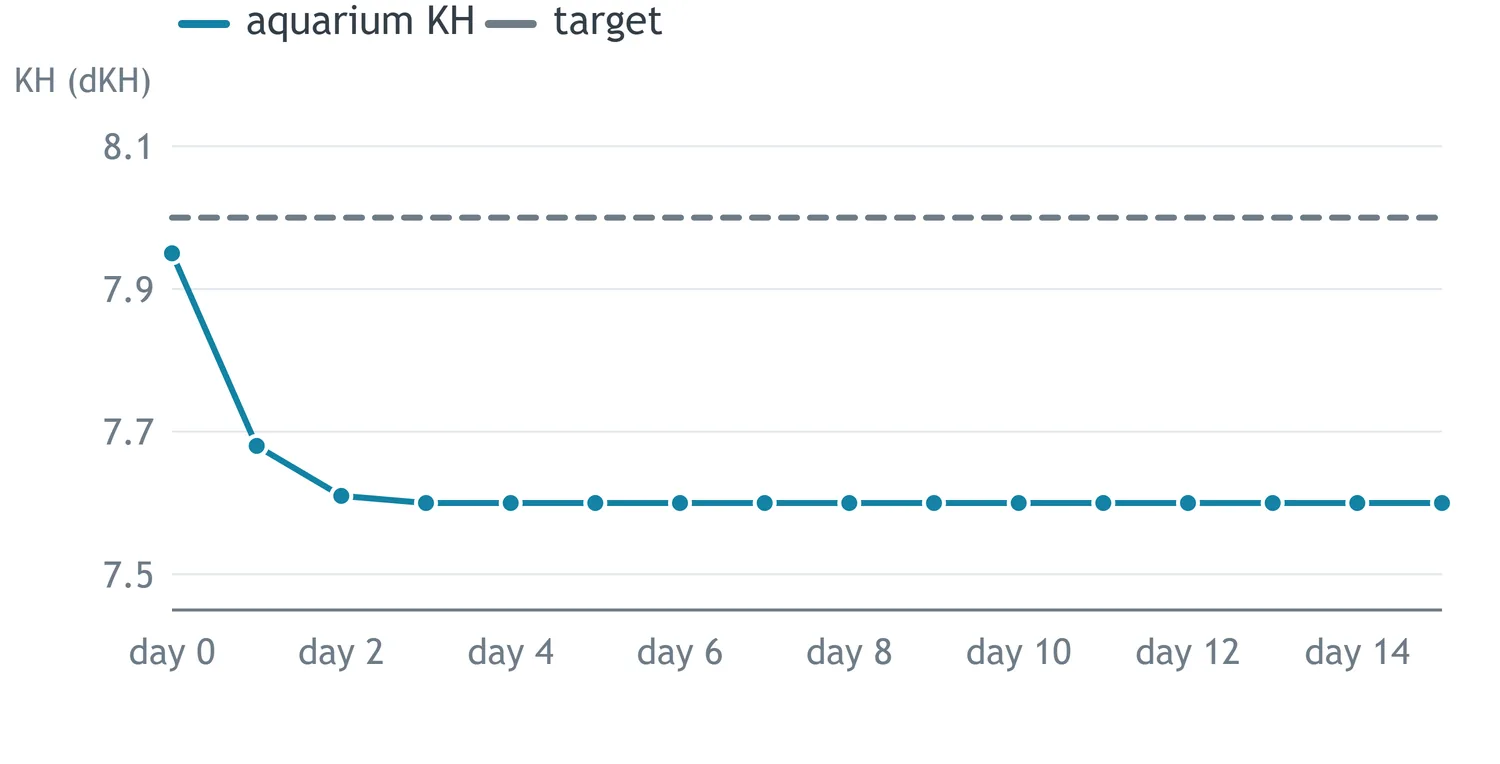

17.11 Quand le réacteur n'y arrive plus
C'est le cas où l'appareil a besoin de vous. Il montre le symptôme ; la cause est physique.
Ce qu'il faut vérifier, dans cet ordre :
- Bouteille de CO2 vide ou à basse pression ;
- Média calcaire épuisé ;
- Débit d'effluent trop faible ;
- Réacteur sous-dimensionné pour le volume de l'aquarium.
17.12 Ce que l'appareil ne fait pas
| Il ne fait pas | Détail |
|---|---|
| Il ne devine pas l'horaire de votre éclairage | Il apprend la routine par la réponse de l'aquarium. Si vous changez la photopériode, il lui faut quelques jours pour réapprendre — et il réapprend tout seul |
| Il ne diagnostique pas le réacteur | Il montre que le port est au maximum et que le KH ne monte pas. La conclusion sur le CO2, le média ou le débit vous revient |
| Il ne remplace pas votre propre lecture | L'appareil agit sur ce qu'il mesure. Si la sonde pH est mauvaise, la mesure est mauvaise — et la correction aussi. Gardez l'étalonnage à jour |
17.13 Mode de correction et état par défaut
| Réglage | Ce qu'il fait |
|---|---|
| Correction mode | Active ou désactive la commande automatique du CO2 Port. D'usine, il est sur Disabled |
| Default status | Définit si le port reste allumé ou éteint quand la commande automatique est désactivée, ou quand l'appareil n'a pas assez d'informations pour décider — pendant un remplissage, une vidange, ou juste après la mise sous tension |
