第I部Aquarino KH を知る
第3章
箱の中身と各部の名称
3.1 箱に入っているもの

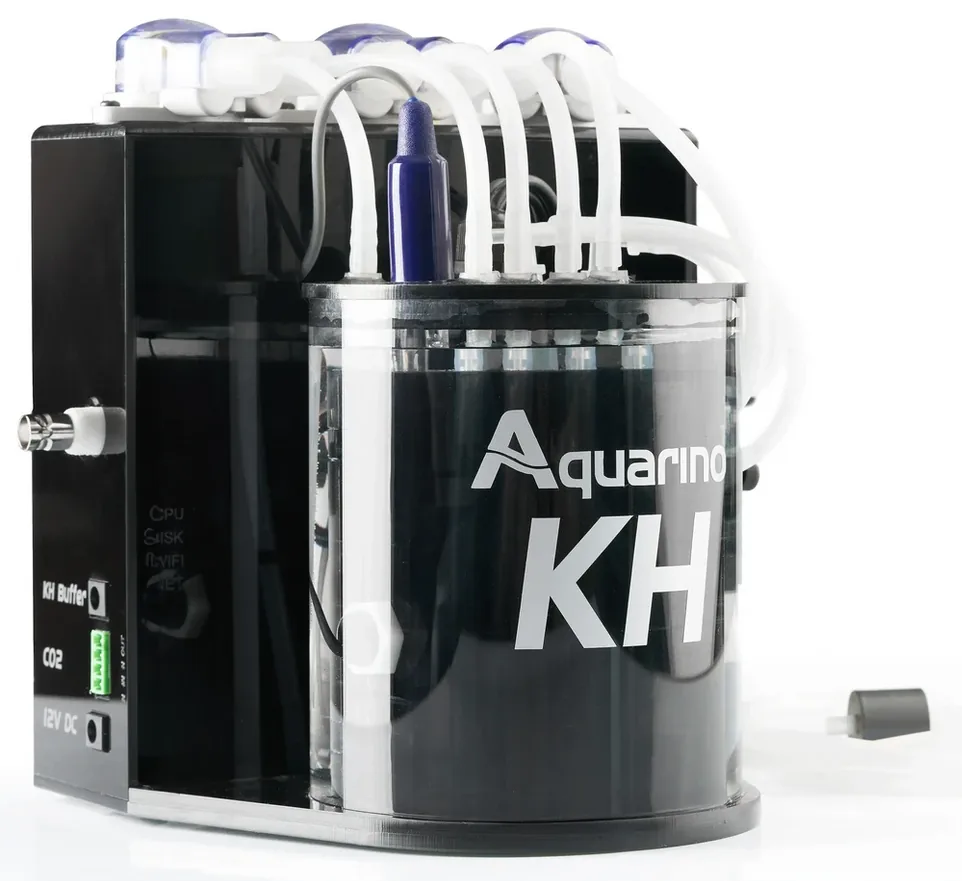

- Aquarino KH 本体
- 12 V / 5 A ユニバーサル電源アダプター
- 本機と水槽をつなぐ、シンカー付きシリコンチューブ 5 × 3 mm
- BNC コネクター付き pH電極
- pH 7.00 および pH 10.00 の校正液

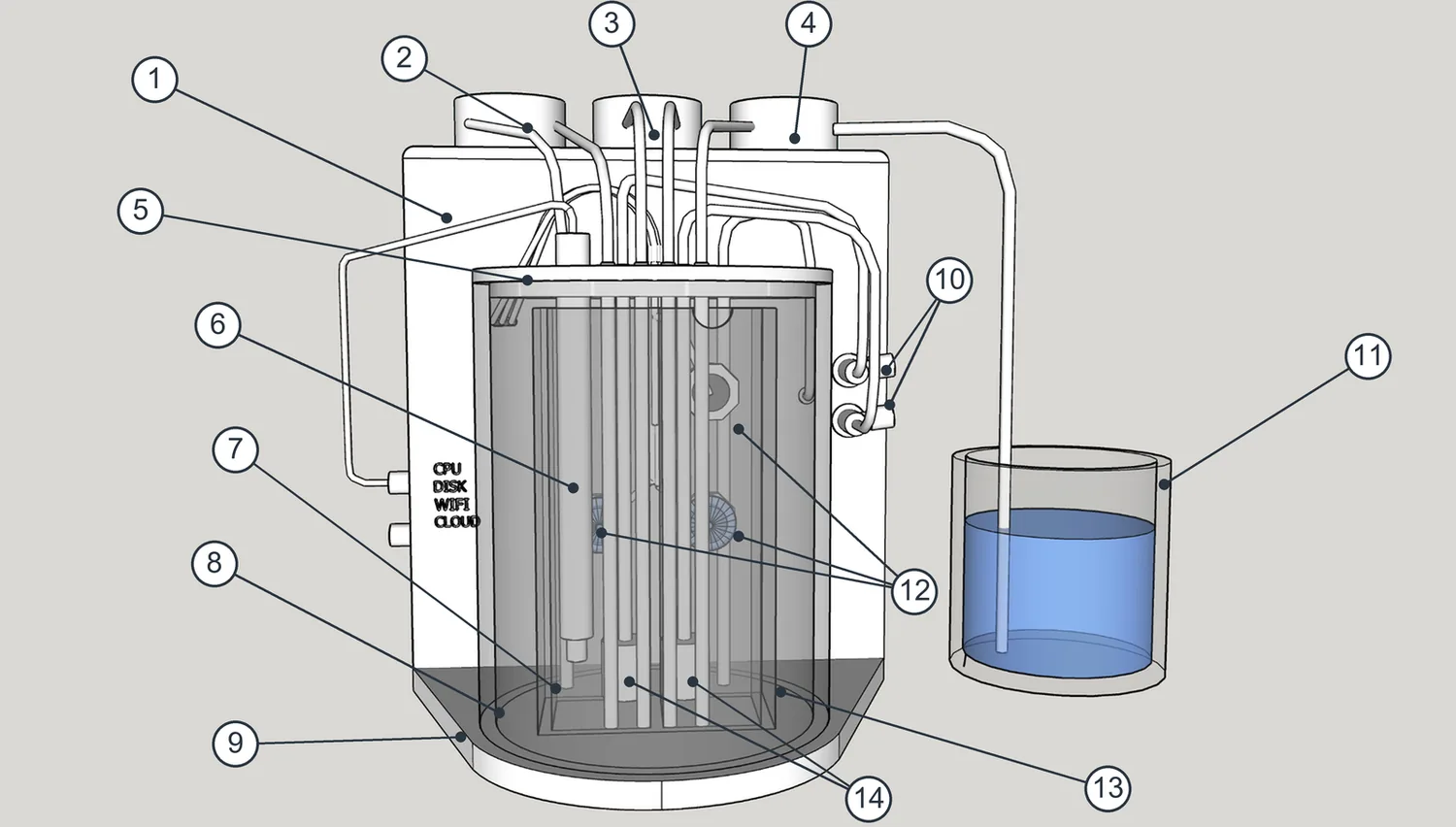

3.2 各部の名称と役割
| 番号 | 部品 | 機能 |
|---|---|---|
| 1 | アクリル製の構造ケース | 全体の構造と保護 |
| 2 | 基準水用ドージングポンプ | 基準水を移送します |
| 3 | 移送用ドージングポンプ | チャンバー間でサンプルを移動します |
| 4 | 外部タンク用ドージングポンプ | 水槽からサンプルを採取し、水を戻します |
| 5 | リザーバーのふた | 清掃用のアクセス |
| 6 | pH電極 | KH の計算に使う測定を行います |
| 7 | 測定用リザーバー | 水槽のサンプルを分析するチャンバー |
| 8 | 基準用リザーバー | アルカリニティが既知の水を入れるチャンバー |
| 9 | 基準タンクの支持ベース | 支持 |
| 10 | 空気流量調整バルブ | 各チャンバーのエアレーションの微調整 |
| 11 | 外部タンク | お使いの水槽またはサンプ |
| 12 | 水位センサー | チャンバー内の水の有無を検出します |
| 13 | 移送チャンバー | サイクルの中間工程 |
| 14 | エアストーン | チャンバー内に空気を拡散します |

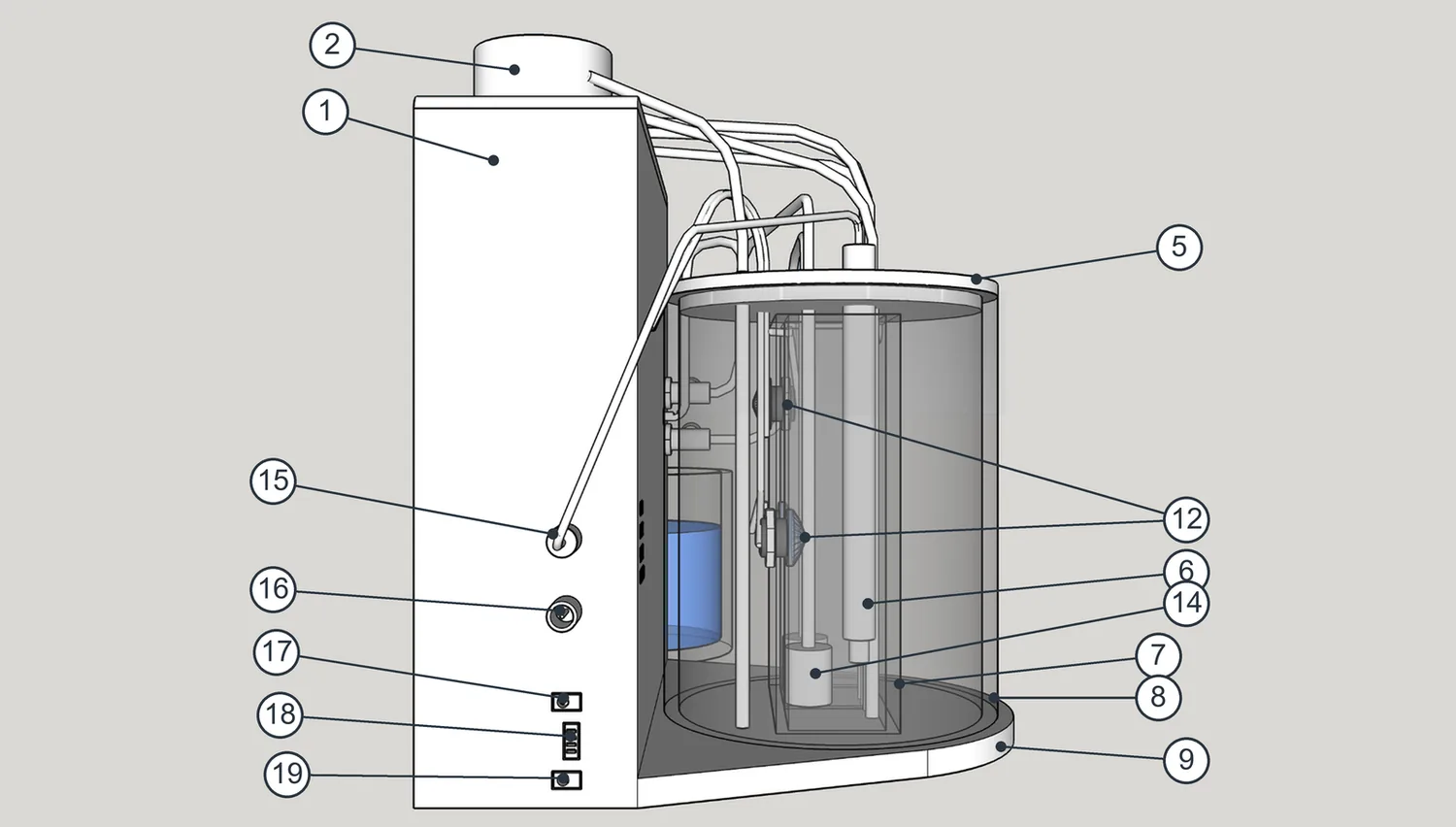

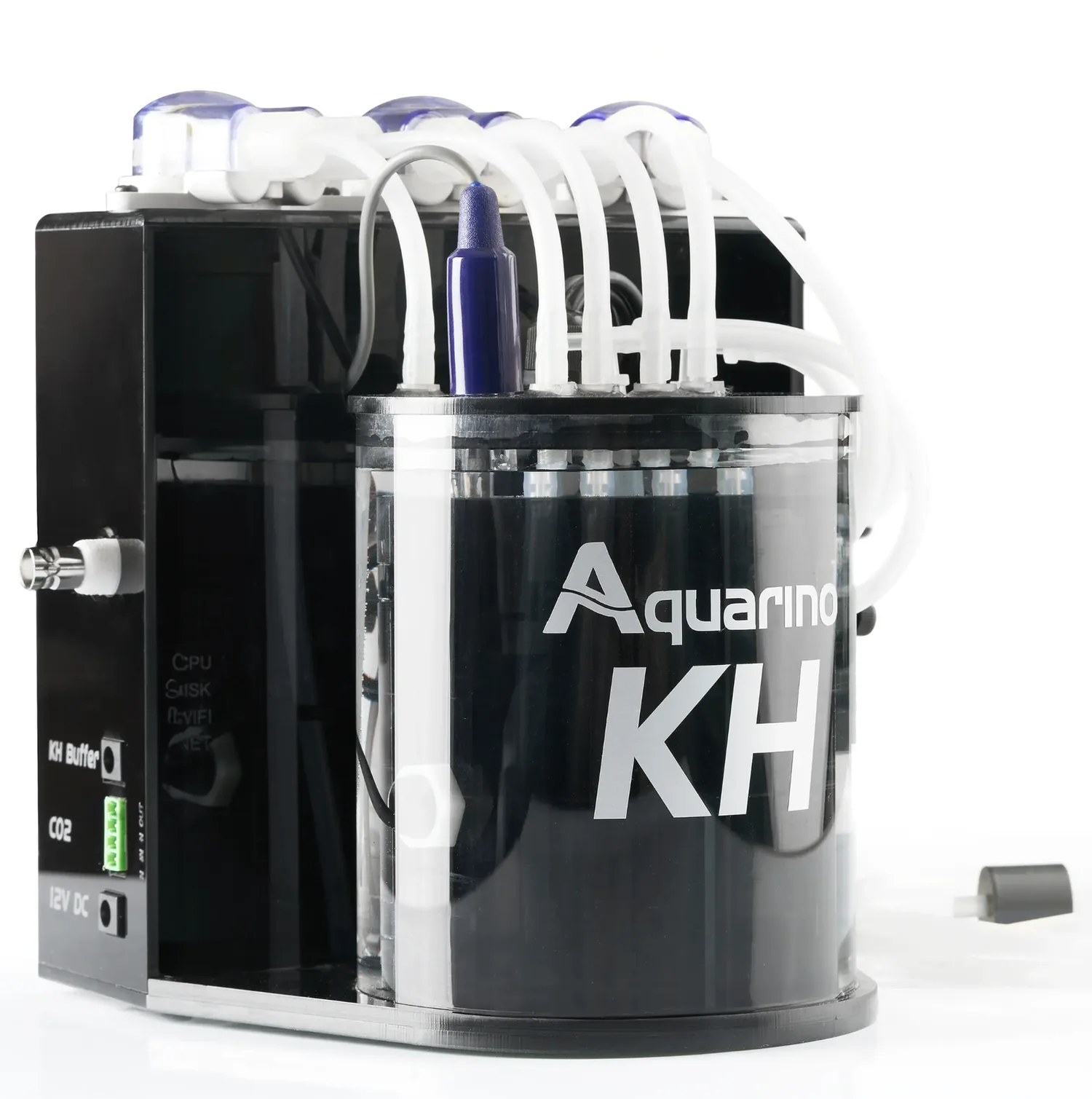

コネクターパネル
| 番号 | コネクター | 用途 |
|---|---|---|
| 15 | PH-IN (BNC) | 本機に付属する pH電極の入力 |
| 16 | KH-OUT (BNC) | オプションの出力。pH インターフェースを介して、お使いの水槽用コントローラーへ KH 値を渡します（第18章） |
| 17 | KH Buffer (P4) | バッファー用の外部ドージングポンプへの出力（第16章） |
| 18 | CO2 | CO2 電磁弁、またはカルシウムリアクターのペリスタルティックポンプを制御する出力（第17章） |
| 19 | 12V DC (P4) | 電源。製品に付属のアダプターを使用します |
パネルのランプ
4つのインジケーターが、アプリを開かなくても本機の状態を示します。
| LED | 意味 |
|---|---|
| CPU | 本機が正常に処理を行っています |
| DISK | メモリーカードへのアクセス中 |
| WIFI | Wi-Fi ネットワークに接続済み |
| NET | インターネットと Aquarino クラウドに接続できています |
さらに、画面を見なくても状況がわかるカラー LED があります。
| 色 | 意味 |
|---|---|
| 緑 | 目標値とマージンで決まる範囲内に KH があります |
| 青 | KH が範囲を下回っています |
| 赤 | KH が範囲を上回っています |
| 白 | 測定中です |
本機を目立たせたくない場合は、Custom.（カスタマイズ）画面ですべての LED を消灯できます（第23章）。
