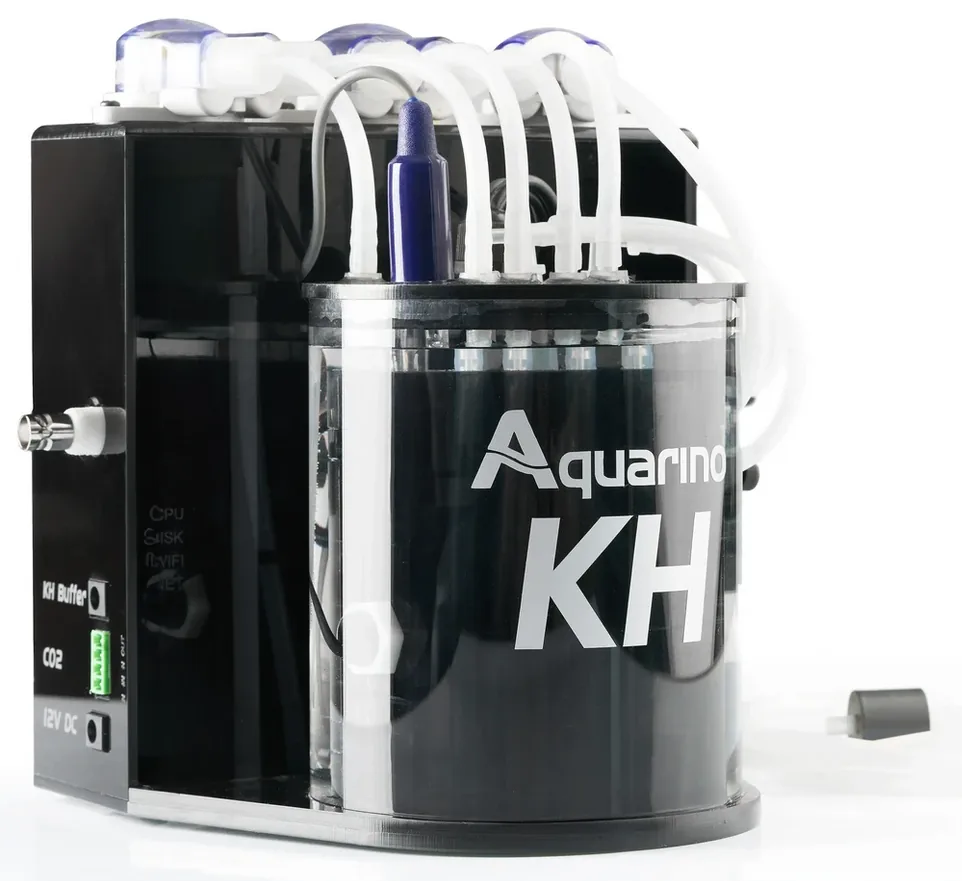

Lieferumfang und Komponenten

3.1 Was in der Verpackung liegt

Aquarino KH;
Weitbereichsnetzteil 12 V / 5 A;
Silikonschlauch 5 × 3 mm mit Beschwerung, um das Gerät mit dem Aquarium zu verbinden;
pH-Elektrode mit BNC-Stecker;
Kalibrierlösungen pH 7,00 und pH 10,00.

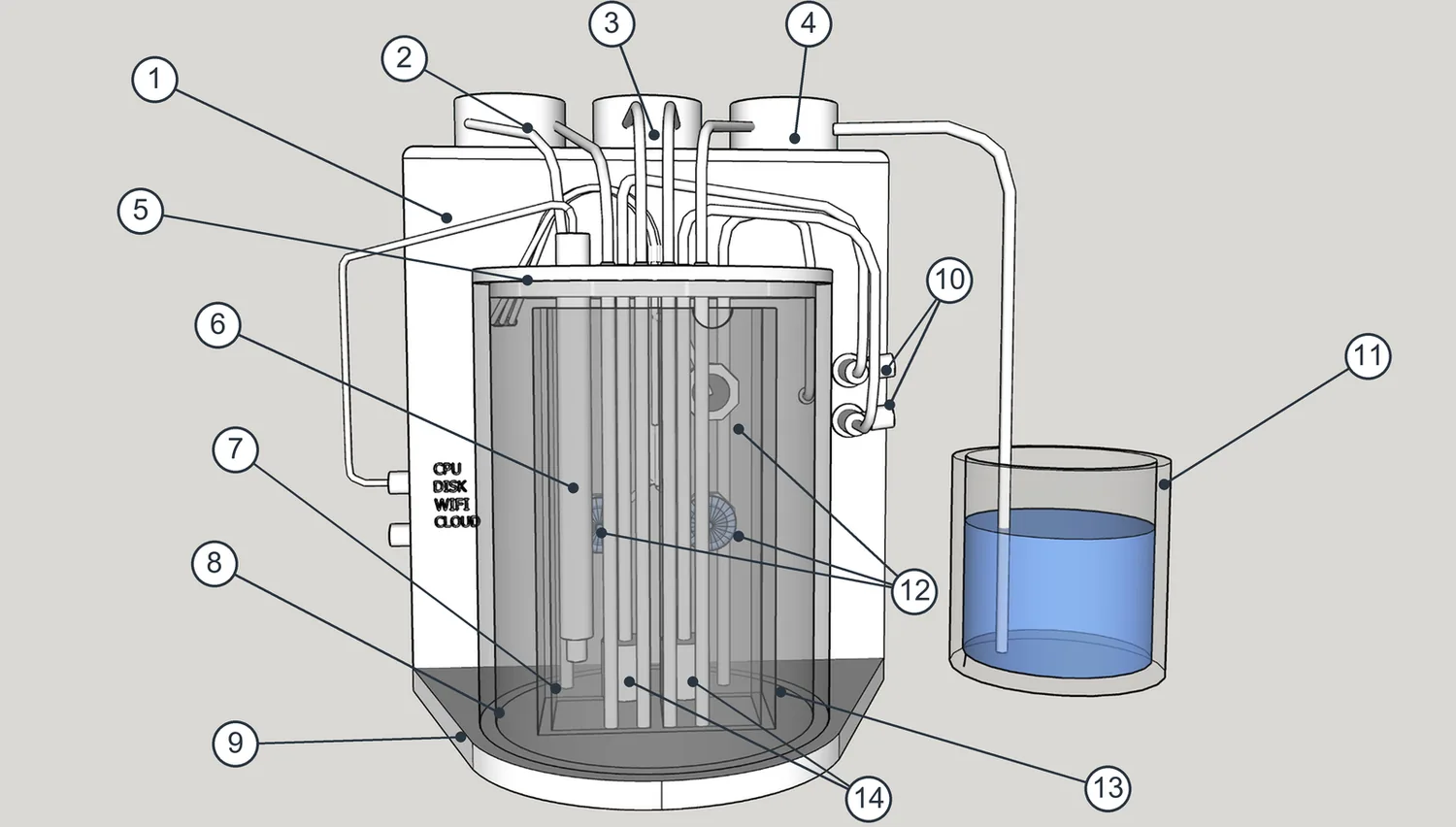

Nr.	Komponente	Funktion
1	Strukturgehäuse aus Acryl	Struktur und Schutz der Baugruppe
2	Dosierpumpe Referenz	Bewegt das Referenzwasser
3	Dosierpumpe Transfer	Bewegt die Probe zwischen den Kammern
4	Dosierpumpe externer Tank	Holt die Probe aus Ihrem Aquarium und gibt das Wasser zurück
5	Deckel des Behälters	Zugang zur Reinigung
6	pH-Elektrode	Führt die Messungen für die KH-Berechnung durch
7	Messbehälter	Kammer, in der die Probe aus dem Aquarium analysiert wird
8	Referenzbehälter	Kammer mit dem Wasser bekannter Alkalinität
9	Auflagesockel des Referenztanks	Halterung
10	Ventile zur Regelung des Luftstroms	Feinabstimmung der Belüftung jeder Kammer
11	Externer Tank	Ihr Aquarium oder Technikbecken (Sump)
12	Füllstandssensoren	Erkennen, ob Wasser in den Kammern vorhanden ist
13	Transferkammer	Zwischenschritt des Zyklus
14	Ausströmersteine	Verteilen die Luft im Inneren der Kammern

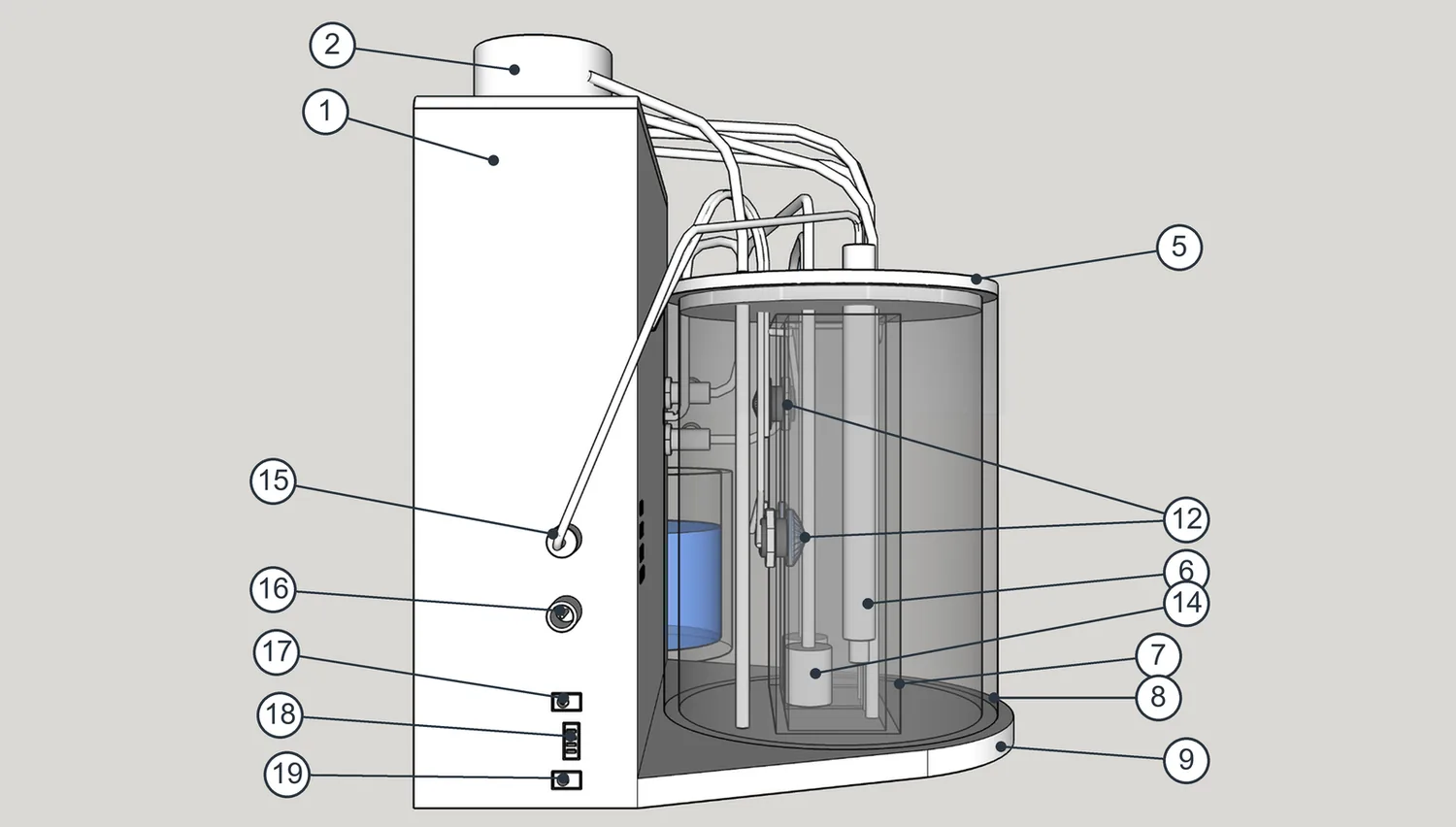

Nr.	Anschluss	Wozu er dient
15	PH-IN (BNC)	Eingang für die mitgelieferte pH-Elektrode
16	KH-OUT (BNC)	Optionaler Ausgang: gibt den KH-Wert über die pH-Schnittstelle an Ihren Aquariencomputer weiter (Kapitel 18)
17	KH Buffer (P4)	Ausgang für die externe Buffer-Dosierpumpe (Kapitel 16)
18	CO2	Steuerausgang für das CO2-Magnetventil oder die Schlauchpumpe des Kalkreaktors (Kapitel 17)
19	12V DC (P4)	Stromversorgung über das Netzteil, das dem Produkt beiliegt

Vier Anzeigen zeigen den Zustand des Geräts, ohne dass Sie die App öffnen müssen:

LED	Bedeutung
CPU	Das Gerät arbeitet normal
DISK	Aktivität auf der Speicherkarte
WIFI	Mit Ihrem WLAN verbunden
NET	Zugang zum Internet und zur Aquarino-Cloud

Dazu kommt eine Farb-LED, die den Zustand des Geräts ohne Bildschirm zusammenfasst:

Farbe	Bedeutung
Grün	KH innerhalb des Bereichs aus Sollwert und Toleranz
Blau	KH unterhalb des Bereichs
Rot	KH oberhalb des Bereichs
Weiß	Messung läuft

Wenn Sie das Gerät unauffällig möchten, lassen sich alle LEDs im Bildschirm Custom. abschalten (Kapitel 23).
