TEIL VIn Betrieb nehmen
KAPITEL 18
Integration mit anderen Geräten
18.1 Der Anschluss KH-OUT: der KH-Wert wird zum pH-Wert
Der Aquarino KH hat an der Seite einen BNC-Anschluss namens KH-OUT. Über ihn gibt das Gerät ein elektrisches Signal aus, das dem einer pH-Elektrode gleicht — so liest Ihr Aquariencomputer die Alkalinität über den pH-Eingang, den er ohnehin besitzt, und mehr als ein Kabel braucht es dafür nicht.
| Tatsächlicher KH | Der Aquariencomputer liest | Spannung an der BNC |
|---|---|---|
| 7,0 dKH | pH 7,00 | 0 mV |
| 8,0 dKH | pH 8,00 | −57 mV |
| 8,5 dKH | pH 8,50 | −86 mV |
| 9,0 dKH | pH 9,00 | −114 mV |
| 10,0 dKH | pH 10,00 | −171 mV |
Der darstellbare Bereich reicht von etwa 3 bis 12,7 dKH und deckt damit jedes Riffaquarium mit reichlich Reserve ab.
18.2 Anschluss an Ihren Aquariencomputer
- Verbinden Sie ein BNC-Kabel zwischen dem Anschluss KH-OUT des Aquarino KH und dem pH-Eingang Ihres Aquariencomputers.
- Legen Sie diesen Eingang am Aquariencomputer neu an oder benennen Sie ihn um, etwa in
dKHoderALK— so verwechseln Sie ihn nicht mit einer echten pH-Elektrode. - Kalibrieren Sie diesen Eingang an zwei Punkten mit den Simulationen des Aquarino KH (Abschnitt 18.3).
- Fertig: Der Wert, der dort erscheint, ist Ihr KH-Wert.

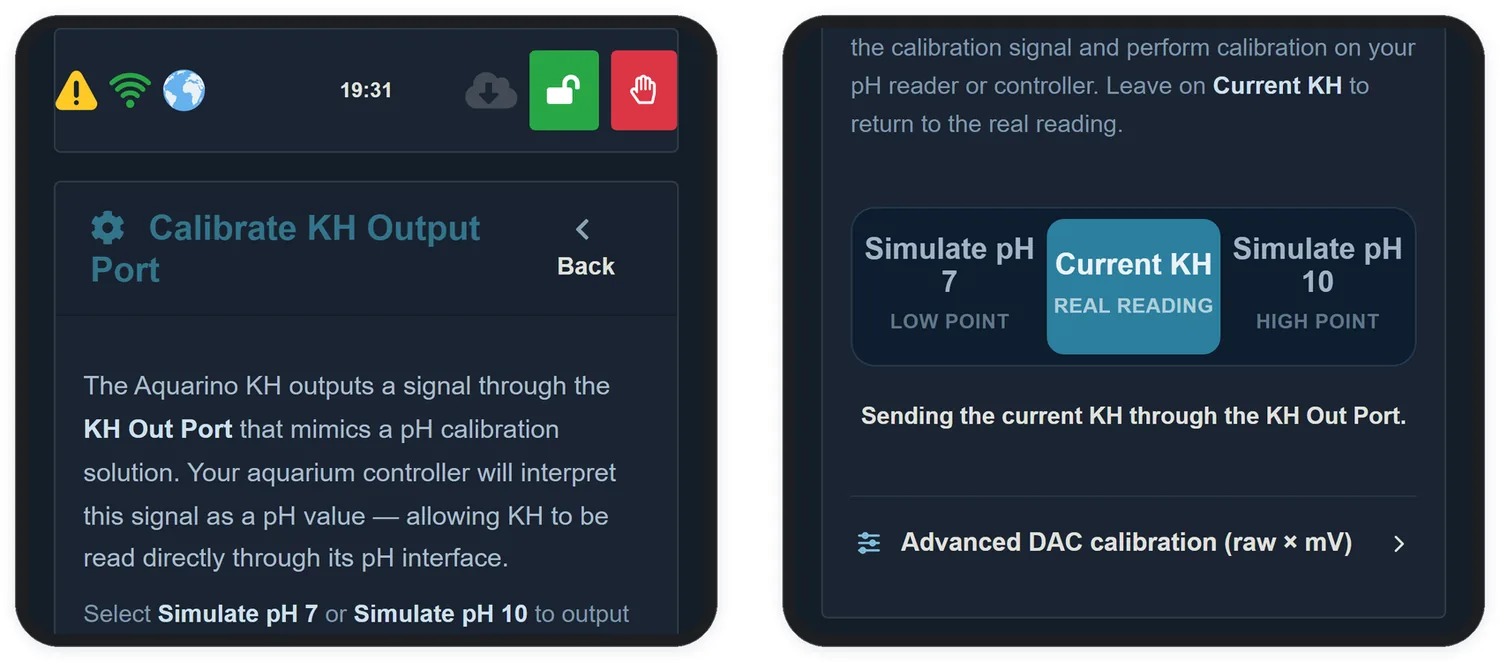

18.3 Den Anschluss kalibrieren
- Wählen Sie auf dem Bildschirm Simulate pH 7. Der Aquarino KH gibt daraufhin das feste Signal dieses Punktes aus.
- Setzen Sie an Ihrem Aquariencomputer den unteren Kalibrierpunkt und geben Sie den Wert 7,00 an.
- Wählen Sie Simulate pH 10 und setzen Sie am Aquariencomputer den oberen Punkt mit dem Wert 10,00.
- Kehren Sie zu Current KH zurück, damit das Gerät wieder den echten Messwert sendet.
18.4 Kompatibilität mit den Aquariencomputern am Markt
Der Anschluss KH-OUT simuliert die Punkte pH 7 und pH 10 — genau das Paar, das im Salzwasser verwendet wird, wo der pH-Wert bei etwa 8 liegt. Praktisch jeder Aquariencomputer kalibriert so, aber prüfen Sie Ihren, bevor Sie das Kabel kaufen:
| Aquariencomputer | Geht das? | Anmerkung |
|---|---|---|
| Neptune Apex (Classic, Jr, EL, A3, PM1) | Ja | Die Werte der Punkte geben Sie bei der Kalibrierung selbst ein, und 7 + 10 ist das Paar, das Neptune selbst für Salzwasser empfiehlt |
| CoralVue HYDROS (Control X2, X4, X10) | Ja | Kalibrieren Sie zuerst 7,01 und danach 10,01 — die App verlangt diese Reihenfolge — und senden Sie die Änderungen bei jedem Punkt |
| GHL ProfiLux (3, 4, 4e) | Ja | Die Werte der Punkte sind einstellbar. Achten Sie auf die Auflösung: Der ProfiLux zeigt den pH-Wert mit einer Nachkommastelle, der KH-Wert erscheint also ebenfalls nur mit einer |
| Aquatronica | Ja | Der eingegebene Wert muss zur verwendeten Lösung passen, und das Paar 7 + 10 ist eines der vorgesehenen |
| reef-pi | Ja | Akzeptiert eine Kalibrierung mit einem, zwei oder drei Punkten, deren Werte Sie selbst eingeben — und bringt 7 als mittleren und 10 als oberen Punkt bereits mit |
| Reef Angel | Ja | PHMin 7 und PHMax 10 sind die Voreinstellung. Starten Sie den Aquariencomputer nach dem Speichern neu |
| Vertex Cerebra | Ja | Zwei BNC-Eingänge für pH, kalibriert mit den Lösungen 7,01 und 10,01 |
| Marine Assistant | Ja | Ein Aquariencomputer zum Selbstbauen, mit BNC-Eingang; den Wert jeder Lösung wählen Sie bei der Kalibrierung |
| IKS Aquastar | Nein | Er erkennt die Lösung von selbst und kennt weder pH 9 noch pH 10 — seine Kalibrierung erfolgt mit pH 4 und pH 7 |
| Aqua Medic AT Control | Prüfen | Die Lösungen der Aqua-Medic-Linie sind 4, 7 und 9 — pH 10 ist nicht darunter. Prüfen Sie es an Ihrem Modul, bevor Sie mit der Integration rechnen |
18.5 Regeln in Ihrem Aquariencomputer anlegen
Ist der Eingang kalibriert, wird die Regel auf den pH-Wert geschrieben — der Ihr KH-Wert ist. Wenn Sie unterhalb von 7,5 dKH handeln wollen, lautet die Bedingung pH kleiner als 7,50.
| Aquariencomputer | Wo man sie anlegt | Beispiel |
|---|---|---|
| Apex | Configuration → Inputs, um den Eingang zu benennen, und die Programmierung des Ausgangs | If dKH < 7.50 Then ON, um eine zusätzliche Dosierung auszulösen |
| HYDROS | Outputs, mit dem Typ Calcium Reactor, der auf diesen Eingang zeigt | Das Aus- und Einschaltband für das CO2 rund um den gewünschten KH-Wert |
| ProfiLux | Switch Channels and Outlets, Funktion pH-value mit Control Upwards oder Downwards | Nominal value auf dem KH-Zielwert, mit der Hysterese, die Sie bevorzugen |
| reef-pi | Im pH-Reiter des Eingangs, mit Grenzwerten und Hysterese, die an ein Gerät oder an ein Makro gebunden sind | Ein Makro, das das CO2 abschaltet, sobald der Wert die obere Grenze überschreitet |
| Reef Angel | Im Code des Sketches | if (ReefAngel.Params.PH < 750) ReefAngel.Relay.On(Port2); |

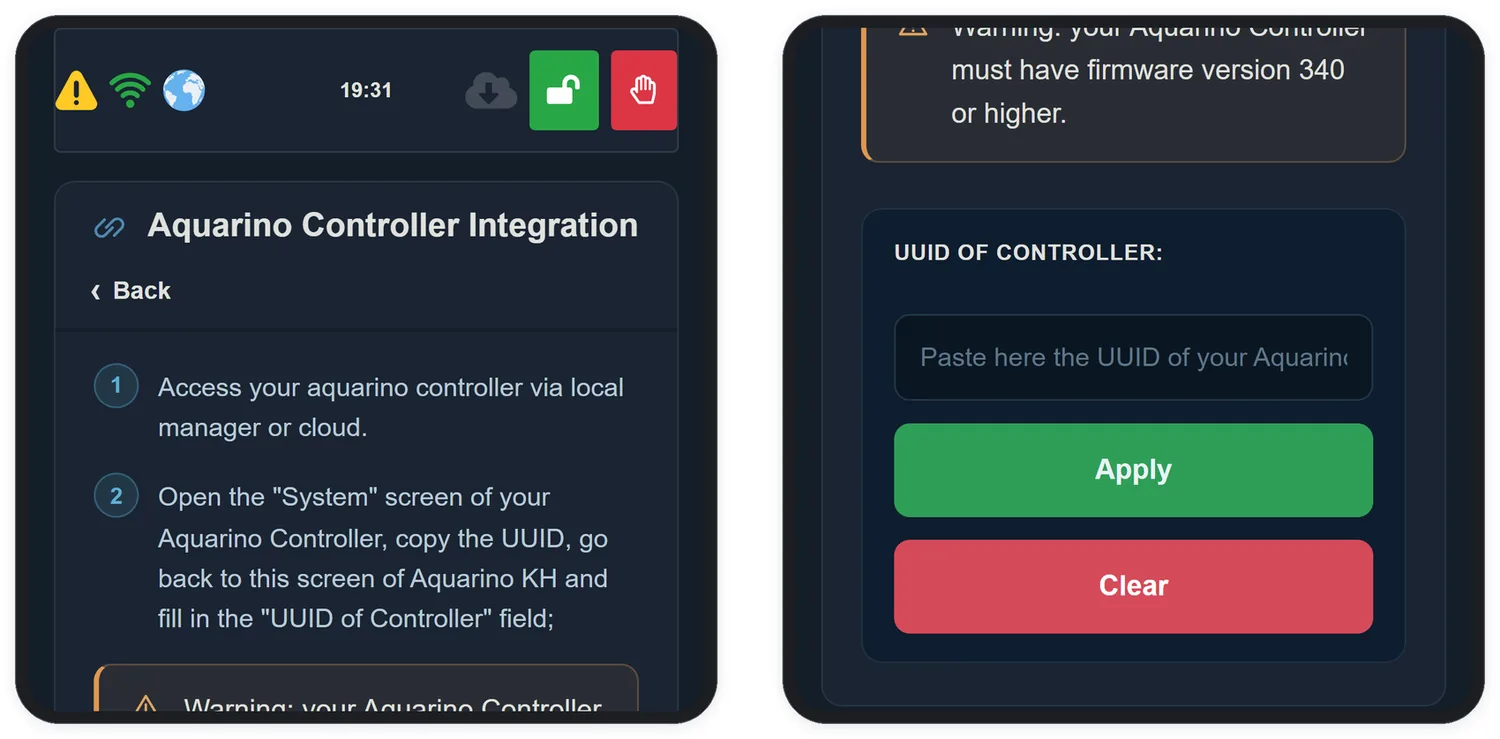

18.6 Integration mit dem Aquarino Controller
Wenn Sie einen Aquarino Controller besitzen, ist die Integration direkt und kommt ohne Kabel aus:
- Öffnen Sie Ihren Aquarino Controller in der App.
- Öffnen Sie den Bildschirm System des Controllers und kopieren Sie die Angabe UUID.
- Kehren Sie zum Aquarino KH zurück, zu Configuration → Aquarino Controller Integration.
- Fügen Sie den Wert im Feld Controller UUID ein und tippen Sie auf Apply.
