Sensoren für Temperatur, Durchfluss, Leckage und Füllstand
Die Sensoren dieses Kapitels werden an den beschrifteten USB-Ports der Zentrale angeschlossen. Die Installation folgt immer demselben Ritual — ausschalten, anschließen, einschalten, prüfen — und wird deshalb nur einmal zusammengefasst:

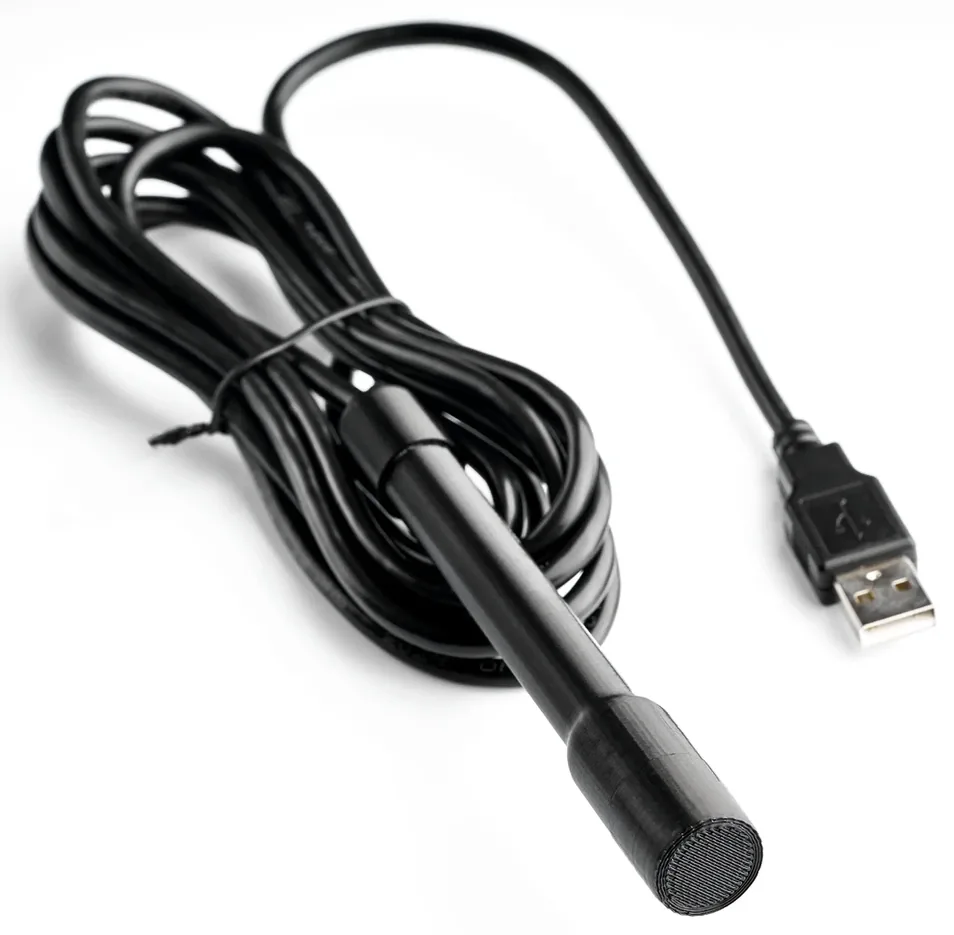

6.1 Temperatur (Ports TEMP)
Die Temperatur zu überwachen ist das Grundbedürfnis jedes Aquariums, und dem Set liegt bereits ein Sensor der Kategorie A bei. Die drei TEMP-Ports nehmen Sensoren der Kategorien A, B und C auf:
- Sensoren derselben Kategorie werden automatisch gemittelt — nützlich in großen Aquarien, um die Temperatur an mehreren Stellen zu messen und mit dem Mittelwert zu arbeiten.
- Sensoren unterschiedlicher Kategorien erscheinen als eigenständige Messwerte (Temp A, Temp B, Temp C) — zum Beispiel Aquarium, Technikbecken und Raumluft.
| Merkmal | Wert |
|---|---|
| Genauigkeit | 12 Bit — 0,0625 °C |
| Aktualisierung | Alle 60 Sekunden |
| Kategorien | A, B und C |

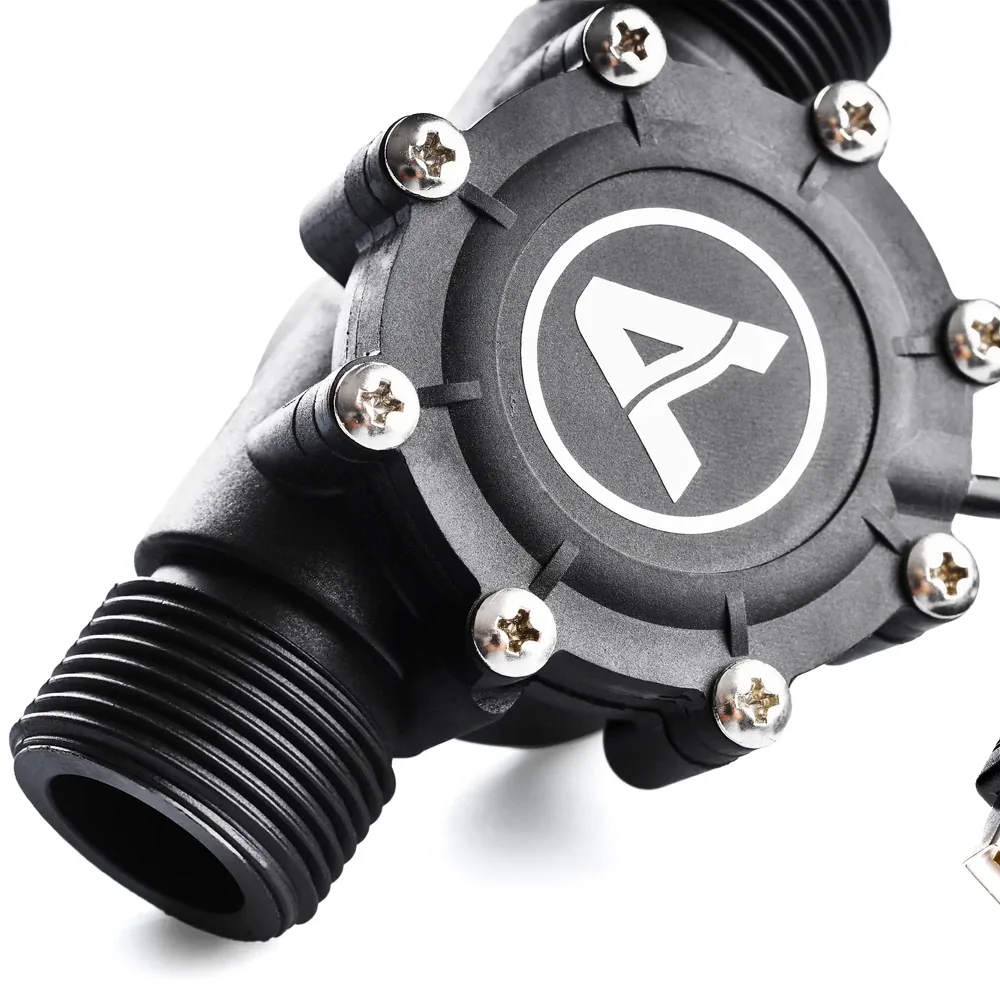

6.2 Durchfluss (Ports FLOW A und B)
Durchflusssensoren messen die Strömung in der Verrohrung: den tatsächlichen Durchsatz der Rückförderpumpe, den idealen Fluss durch Kühler oder UV-Klärer. Verwenden Sie das zum Durchmesser Ihrer Rohrleitung passende Modell:
| Modell | Maximaler Durchfluss |
|---|---|
| DN15 | 30 L/min — 1.800 L/h |
| DN20 | 60 L/min — 3.600 L/h |
| DN25 | 120 L/min — 7.200 L/h |
| DN32 | 120 L/min — 7.200 L/h |
| DN40 | 200 L/min — 12.000 L/h |
Stellen Sie nach dem Anschließen das Modell unter System → Calibration → Flow ein (Kapitel 20) und prüfen Sie den Messwert im Bildschirm Sensors.

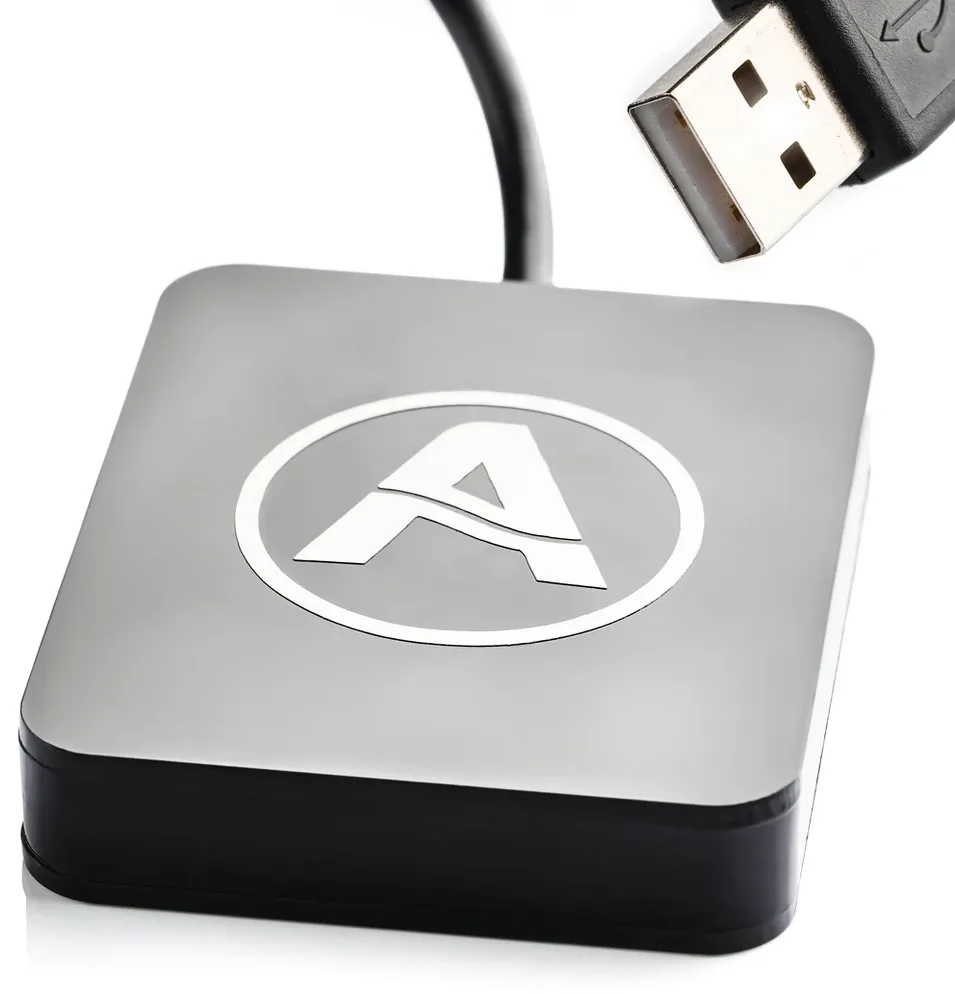

6.3 Leckageerkennung (Ports LEAK A und B)
Der Albtraum jedes Aquarianers ist ein unbemerktes Leck. Die beiden LEAK-Ports erlauben es, zwei verschiedene Stellen zu überwachen — zum Beispiel den Boden des Unterschranks und den Bereich des Technikbeckens.
- Legen Sie ihn mit der Metallfläche nach unten flach auf den Boden.
- Wählen Sie die Stelle nach dem Gefälle des Bodens — dorthin läuft das Wasser.
- Zum Testen berühren Sie die Metallfläche mit einer angefeuchteten Fingerkuppe und prüfen die Warnung im Bildschirm Sensors.

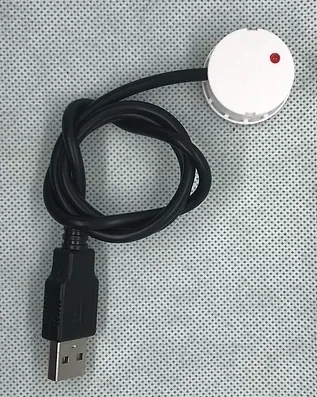

6.4 Magnetischer Füllstand MAG (Ports LEVEL A und B)
Der Füllstandsensor MAG erkennt das Wasser durch das Glas hindurch, ohne Kontakt damit — ideal, um den Pegel des Überlaufs oder des Nachfüllbehälters zu überwachen, ohne etwas ins Wasser zu hängen.
- Geeignet für Scheiben bis 5 mm (einstellbar bis 10 mm).
- Kabel von 40 cm — nutzen Sie die USB-Verlängerung, bis maximal 5 Meter.
- Anschluss an die Ports LEVEL A oder LEVEL B.

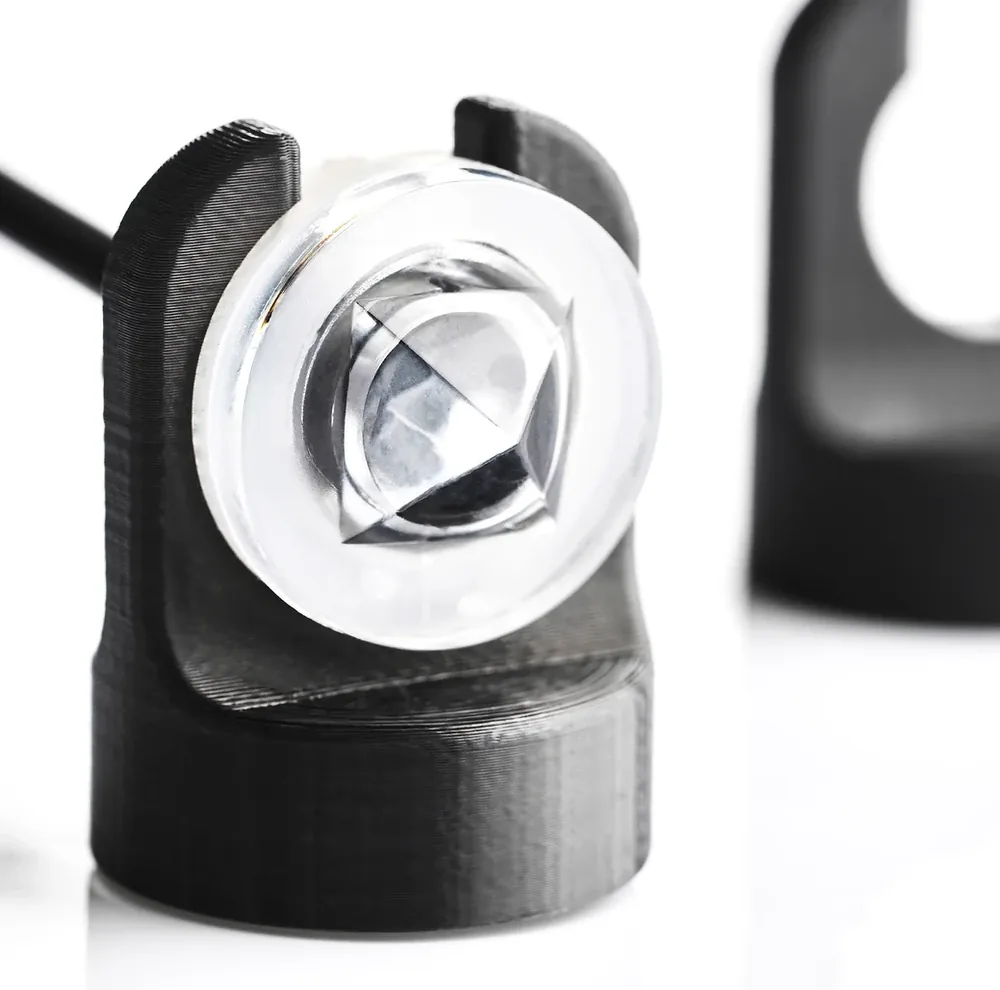

6.5 Optischer Füllstand (Ports LEVEL C und D)
Der optische Sensor ist der genaue: Er erkennt den Pegel an einem exakten Punkt und eignet sich ideal für die Verdunstungsnachfüllung im Technikbecken oder für den Balling-Vorratsbehälter.
- Kabel von 3 Metern, mit beiliegender Magnethalterung.
- Mit USB-Verlängerung eine maximale Gesamtlänge von 5 Metern.
- Anschluss an die Ports LEVEL C oder LEVEL D.
