TEIL ILernen Sie Ihren Aquarino Controller kennen
KAPITEL 2
Lieferumfang und Komponenten

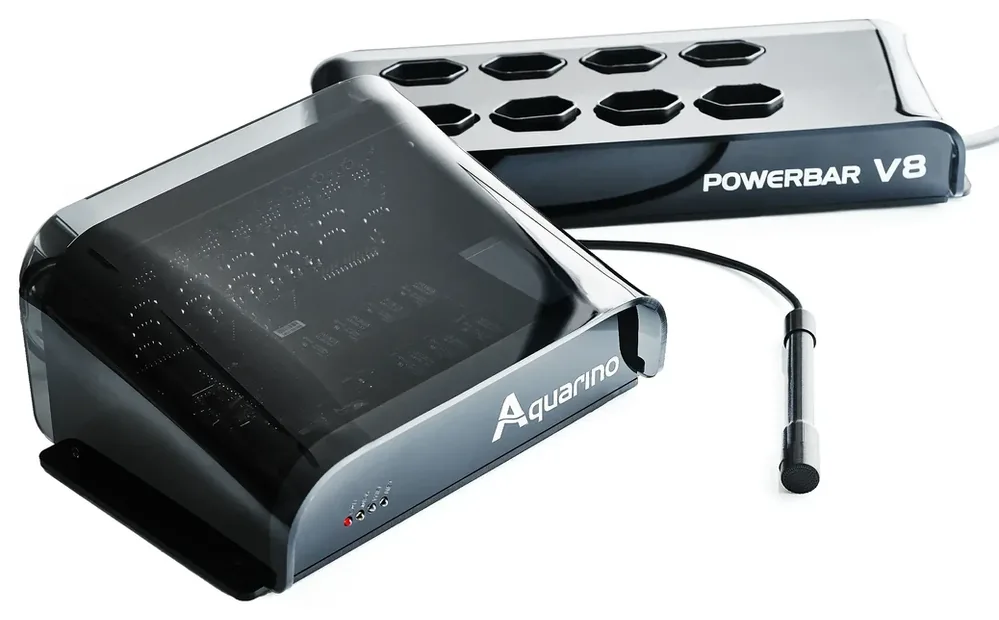

2.1 Was in der Verpackung liegt
- Zentrale Aquarino Controller;
- Weitbereichsnetzteil 12 V / 5 A;
- Powerbar V8 mit 2 Meter langem, geschirmtem CAT5E-Netzwerkkabel;
- Temperatursensor PRO mit 2 Meter langem Kabel.

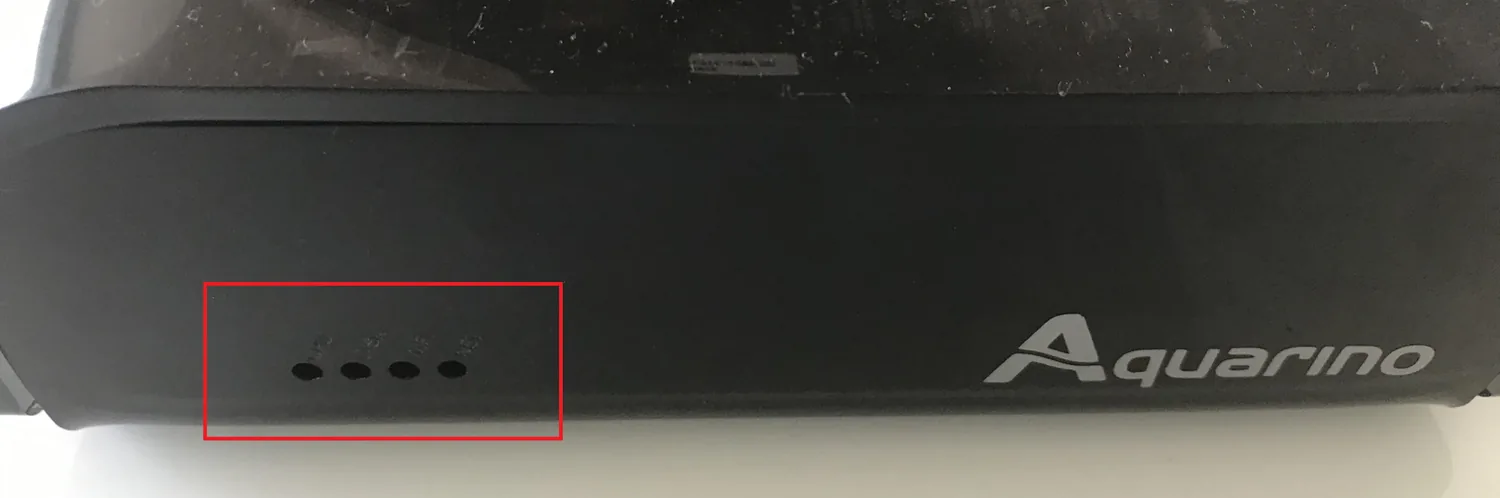

2.2 LED-Anzeige
Vier Leuchten an der Vorderseite der Zentrale erzählen den Zustand des Geräts, ohne dass Sie einen Bildschirm öffnen müssen:
| LED | Verhalten |
|---|---|
| CPU (rot) | Blinkt fortwährend — das Zeichen dafür, dass der Prozessor lebt. Hört das Blinken auf, ist das Gerät hängen geblieben |
| DISK (gelb) | Leuchtet beim Lesen und Schreiben der Konfigurations- und Verlaufsdateien |
| WIFI (grün) | Dauerhaft an: mit Ihrem Netzwerk verbunden. Blinkend: im Einrichtungsmodus, das eigene Netzwerk wird aufgespannt (Kapitel 8). Aus: Netzwerk verloren — das Gerät versucht jede Minute erneut, sich zu verbinden |
| NET (blau) | Leuchtet, wenn Internetzugang besteht. Ist sie aus, arbeitet das Gerät im lokalen Netzwerk weiter, versendet aber keine E-Mails und erscheint unterwegs nicht in der App |

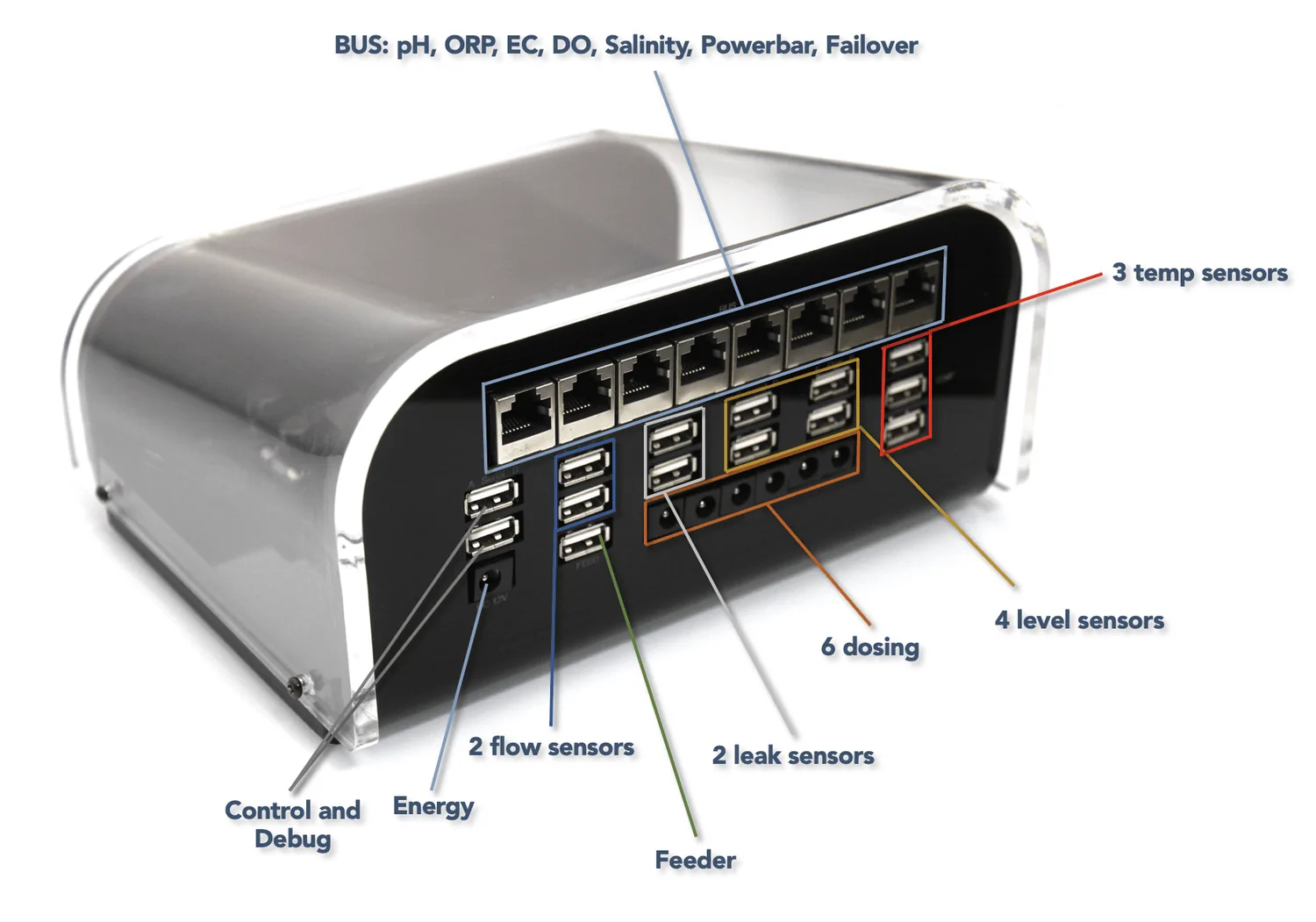

2.3 Anschlüsse und Ports
Alle Ports der Zentrale sind mit Namen beschriftet, und jeder hat eine eigene Aufgabe:
| Port | Anzahl | Wofür er dient |
|---|---|---|
| TEMP | 3 | Temperatursensoren |
| FLOW | 2 | Durchflusssensoren |
| LEAK | 2 | Sensoren zur Leckageerkennung |
| LEVEL | 4 | Füllstandsensoren |
| FEED | 1 | Automatischer Futterautomat |
| BUS | 8 | Aquarino-Module: Powerbar, Failover und Messmodule (pH, ORP, EC, TDS, O2) |
| DOS (P4) | 6 | Dosierpumpen mit 12 V |
| DC 12V | 1 | Beiliegendes Netzteil |

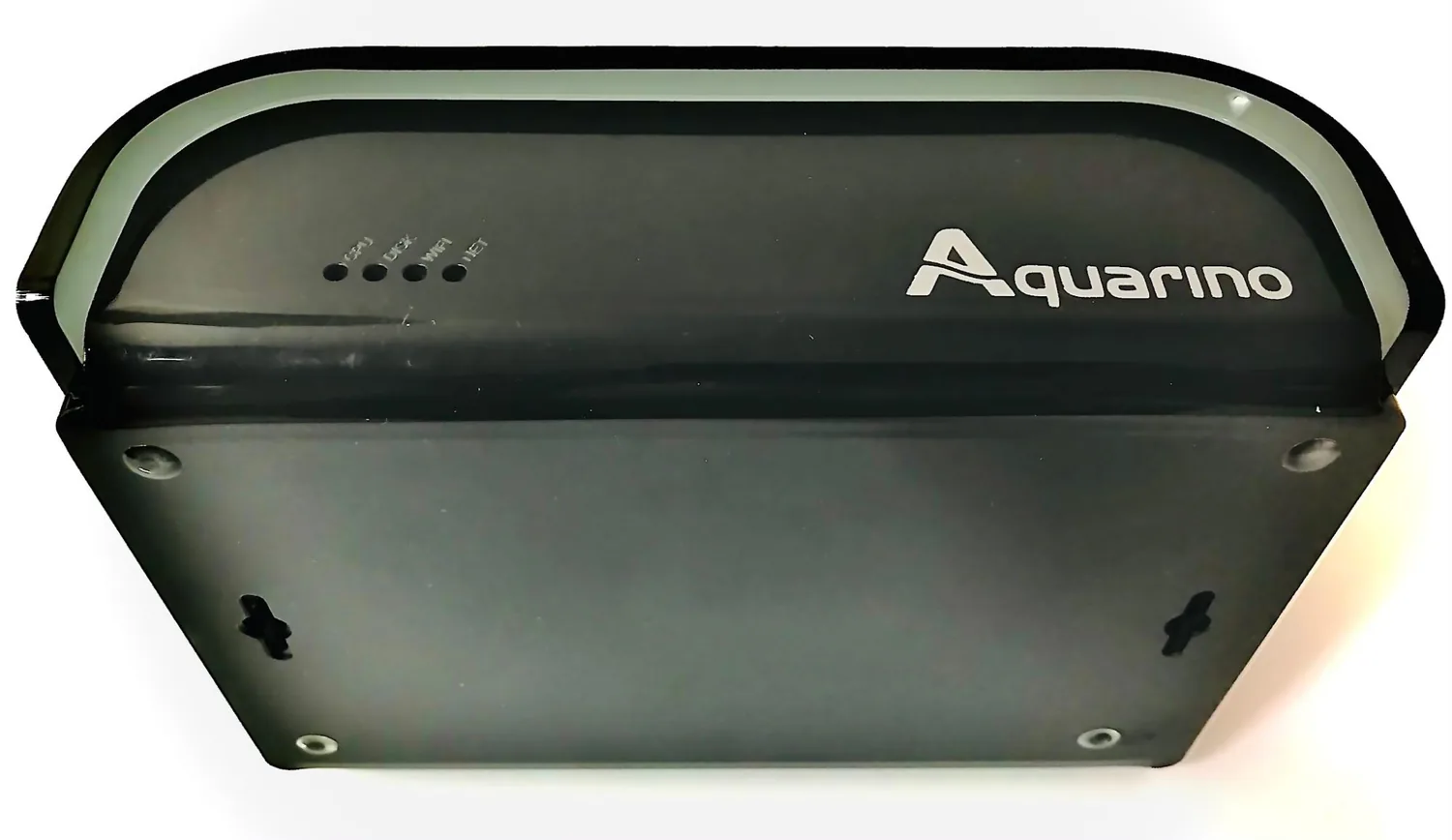

2.4 Befestigung
Der Aquarino wurde entworfen, um sichtbar zu stehen, nicht im Unterschrank versteckt. Er wird mit Silikonfüßchen für den waagerechten Einsatz auf jeder ebenen Fläche geliefert und hat auf der Unterseite Bohrungen für die senkrechte Montage.
