TEIL IVDie Bildschirme kennenlernen
KAPITEL 16

Diagramme (Graphs)

Wenn der Bildschirm Home die Frage „Ist gerade alles in Ordnung?" beantwortet, dann beantwortet der Bildschirm Graphs die Frage „Was hat sich entwickelt?". Jeder Sensor speichert einen Punkt pro Stunde, und hier durchlaufen Sie diesen Verlauf Tag für Tag.

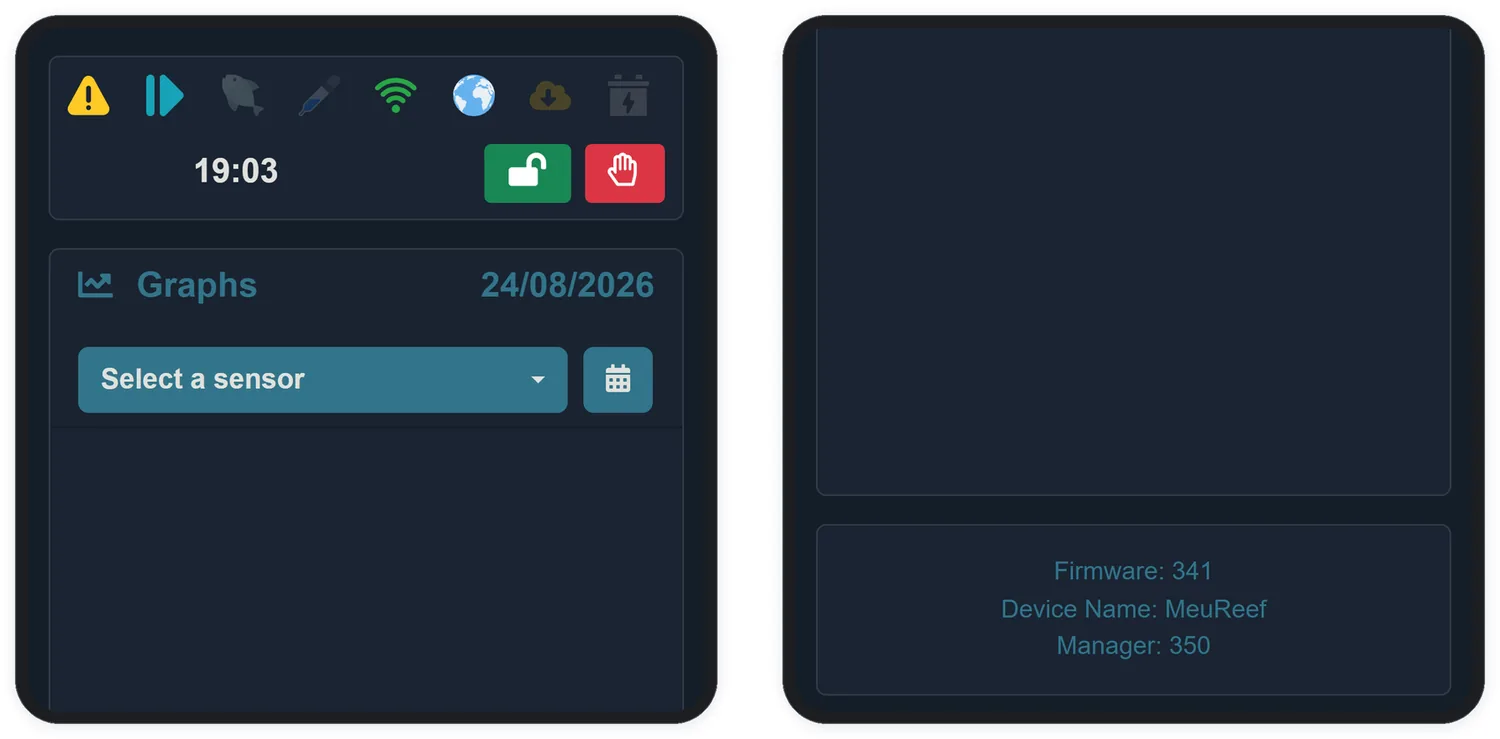

Der Bildschirm Graphs: bis zu drei Sensoren auswählen und durch die Daten blättern.
Der Bildschirm Graphs: bis zu drei Sensoren auswählen und durch die Daten blättern.

16.1 So verwenden Sie ihn

  1. Wählen Sie in der Liste Select a sensor (Sensor auswählen) den ersten Sensor — er wird sofort gezeichnet.
  2. Fügen Sie bis zu 3 Sensoren in dasselbe Diagramm ein; der zweite erhält eine eigene Achse auf der rechten Seite.
  3. Nutzen Sie den Kalender, um den Tag zu wechseln — jedes Datum bis heute.
  4. Die Schaltflächen − und + stellen den senkrechten Zoom ein, um kleine Schwankungen zu vergrößern.
  5. Die rote Schaltfläche entfernt den zuletzt hinzugefügten Sensor.

Bei einem ausgewählten Sensor zeigen die gestrichelten Linien für Minimum (blau) und Maximum (rot) die eingestellten Warngrenzen — man sieht auf einen Blick, wann der Parameter mit der Gefahrenzone geliebäugelt hat.
