Калибровка датчиков

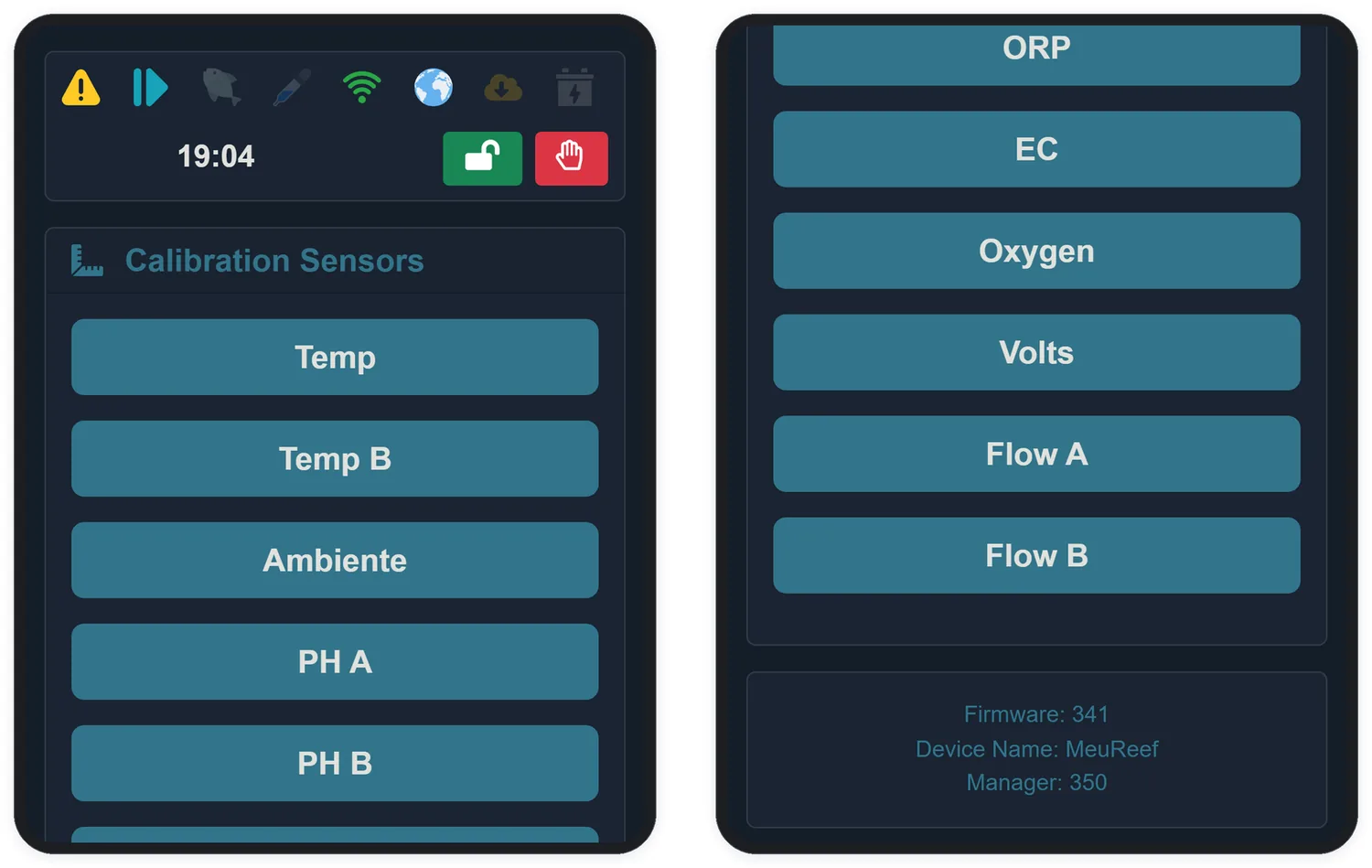

Вся автоматизация принимает решения по тому, что говорят датчики, — а хороший датчик это откалиброванный датчик. Центр калибровки находится в System → Calibration: по кнопке на каждый калибруемый датчик, и у каждой свои пошаговые указания прямо на экране.

20.1 pH

Используйте два раствора, наиболее близких к диапазону, который вы хотите измерять: для pH выше 7,0 (морской аквариум) — растворы 7,0 и 10,0; для pH ниже 7,0 — растворы 4,0 и 7,0.

1. Начните с минимальной точки: поместите датчик температуры и зонд pH в первый раствор и подождите от 5 до 10 минут, пока показания стабилизируются.
2. Задайте значение раствора в поле и нажмите Calibrate Low Point.
3. Промойте зонд под проточной водой, опустите во второй раствор и снова подождите.
4. Задайте значение и нажмите Calibrate High Point.

Экран показывает показание в реальном времени — а у зондов Aquarino ещё и slope, показатель здоровья зонда.

20.2 ORP

ORP допускает калибровку по одной точке — максимальной — раствором 225 мВ или 400 мВ. Опустите зонд, подождите от 5 до 10 минут, укажите значение и откалибруйте. Если нужна большая точность, сделайте две точки, начав с минимальной.

20.3 Электропроводность (EC)

Используйте два раствора: 12 880 мкСм/см для минимальной точки и 53 000 мкСм/см для максимальной — идеальная пара для морской воды. Процедура такая же, как для pH: датчик температуры рядом, от 5 до 10 минут стабилизации на точку и проточная вода между одним раствором и другим.

20.4 TDS

Используйте 84 мкСм/см для минимума и 1 413 мкСм/см для максимума — верная пара для наблюдения за водой обратного осмоса. Тот же ритуал, что и для EC.

20.5 Кислород (SAT/DO)

Самое простое: оставьте зонд на воздухе на 5–10 минут и нажмите Calibrate High Point. Воздух и есть эталон 100 % насыщения.

20.6 Температура

Датчики температуры калибруются смещением (offset): опустите в воду эталонный термометр, дождитесь стабилизации и подстройте разницу (от −1,0 до +1,0 °C), пока показания не совпадут.

20.7 Расход

Калибровка датчика расхода сводится к выбору модели: выберите свою (DN15, DN20, DN25, DN32, DN40), и будет применён нужный коэффициент. Затем, если хотите, подстройте коэффициент точнее, сравнив с реальным измерением.

20.8 Failover (напряжение)

1. Оставьте сетевой кабель Failover подключённым к центральному блоку и отсоедините кабель питания модуля. Подождите 5 минут и откалибруйте минимальную точку как ноль.
2. Снова подключите питание и откалибруйте максимальную точку по напряжению вашей сети (от 110 до 240 В) — если есть мультиметр, используйте измеренное значение.
