ЧАСТЬ IЗнакомство с вашим Aquarino Controller
ГЛАВА 2
Комплект поставки и компоненты

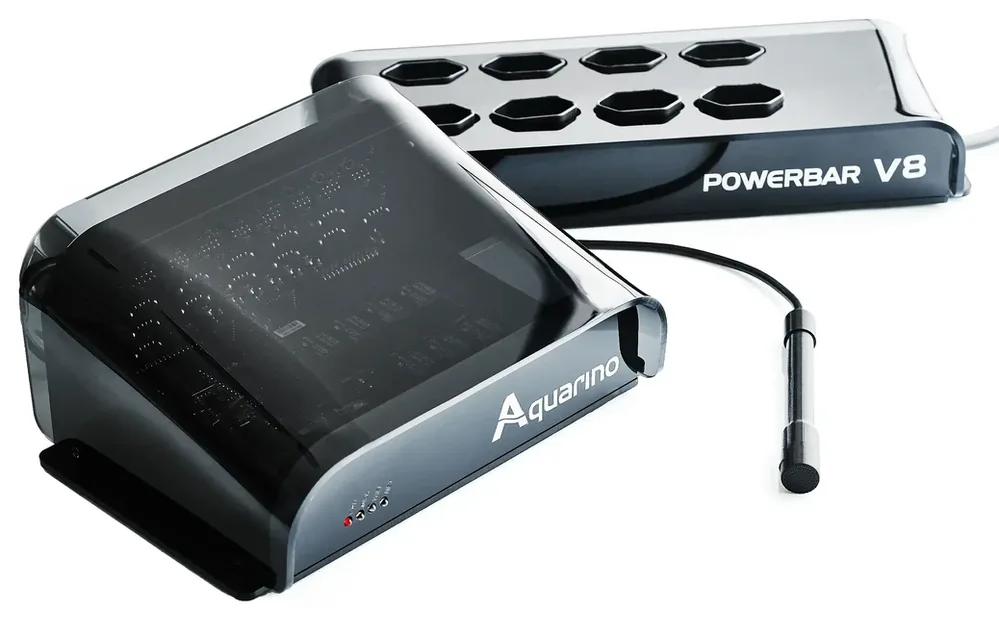

2.1 Что лежит в коробке
- Центральный блок Aquarino Controller;
- Блок питания с широким диапазоном напряжения 12 В / 5 А;
- Powerbar V8 с экранированным сетевым кабелем CAT5E длиной 2 метра;
- Датчик температуры PRO с кабелем длиной 2 метра.

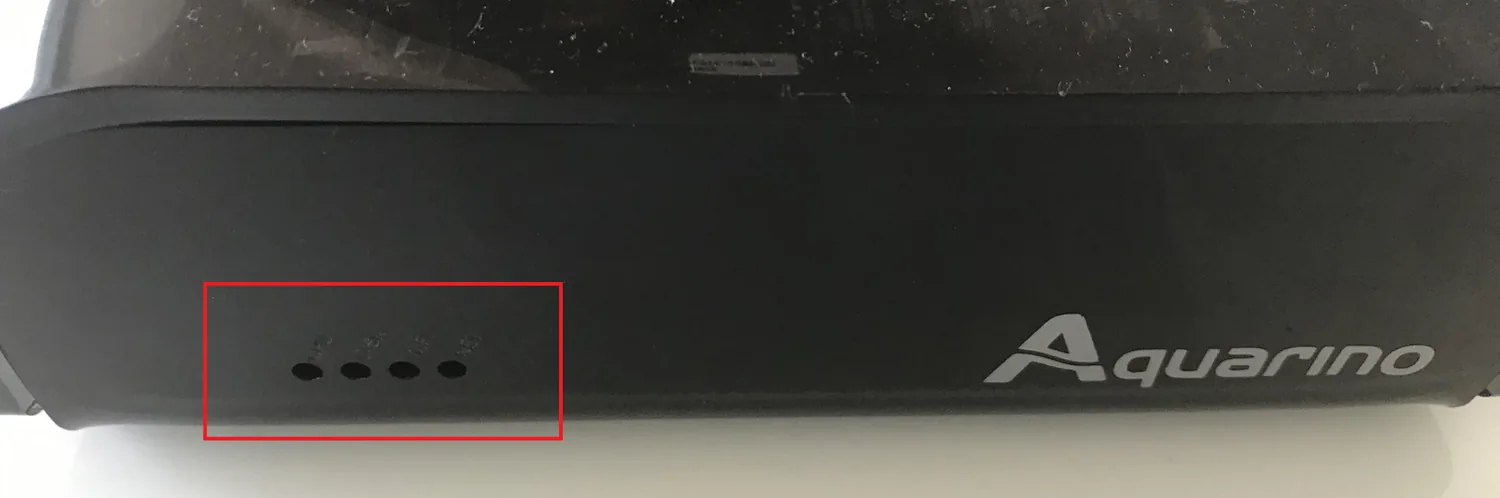

2.2 Панель светодиодов
Четыре огонька на передней стороне центрального блока рассказывают о состоянии оборудования, и вам не нужно открывать ни один экран:
| Светодиод | Поведение |
|---|---|
| CPU (красный) | Мигает непрерывно — знак того, что процессор жив. Если мигание прекратилось, оборудование зависло |
| DISK (жёлтый) | Загорается при чтении и записи файлов настроек и истории |
| WIFI (зелёный) | Горит постоянно: подключено к вашей сети. Мигает: режим настройки, создаётся собственная сеть (Глава 8). Не горит: сеть потеряна — оборудование пытается переподключиться каждую минуту |
| NET (синий) | Горит, когда есть доступ в интернет. Если не горит, оборудование продолжает работать в локальной сети, но не отправляет письма и не появляется в приложении вне дома |

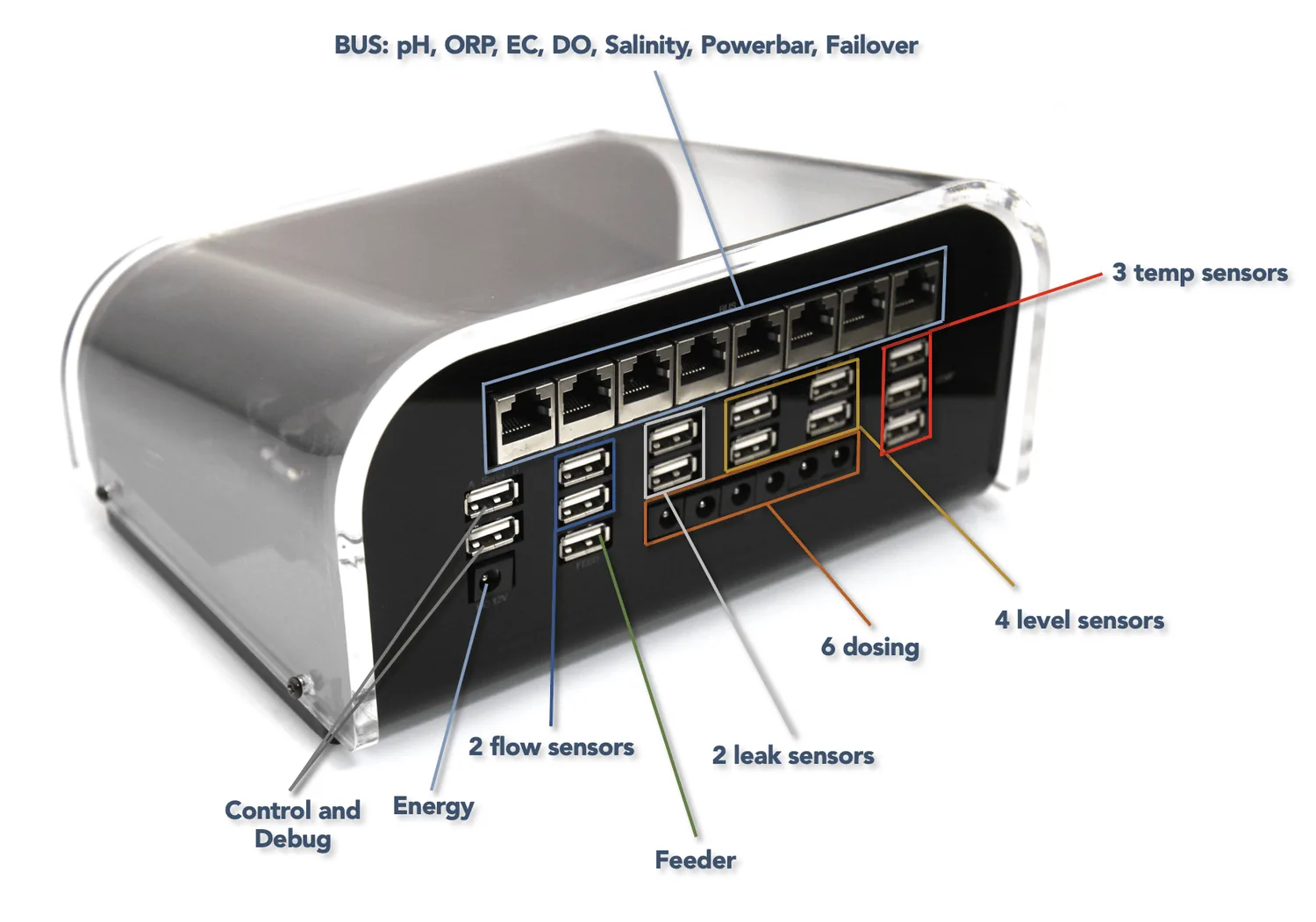

2.3 Разъёмы и порты
Все порты центрального блока подписаны, и у каждого своё назначение:
| Порт | Количество | Для чего служит |
|---|---|---|
| TEMP | 3 | Датчики температуры |
| FLOW | 2 | Датчики расхода воды |
| LEAK | 2 | Датчики обнаружения протечки |
| LEVEL | 4 | Датчики уровня |
| FEED | 1 | Автоматическая кормушка |
| BUS | 8 | Модули Aquarino: Powerbar, Failover и измерительные модули (pH, ORP, EC, TDS, O2) |
| DOS (P4) | 6 | Дозирующие насосы на 12 В |
| DC 12V | 1 | Блок питания из комплекта |

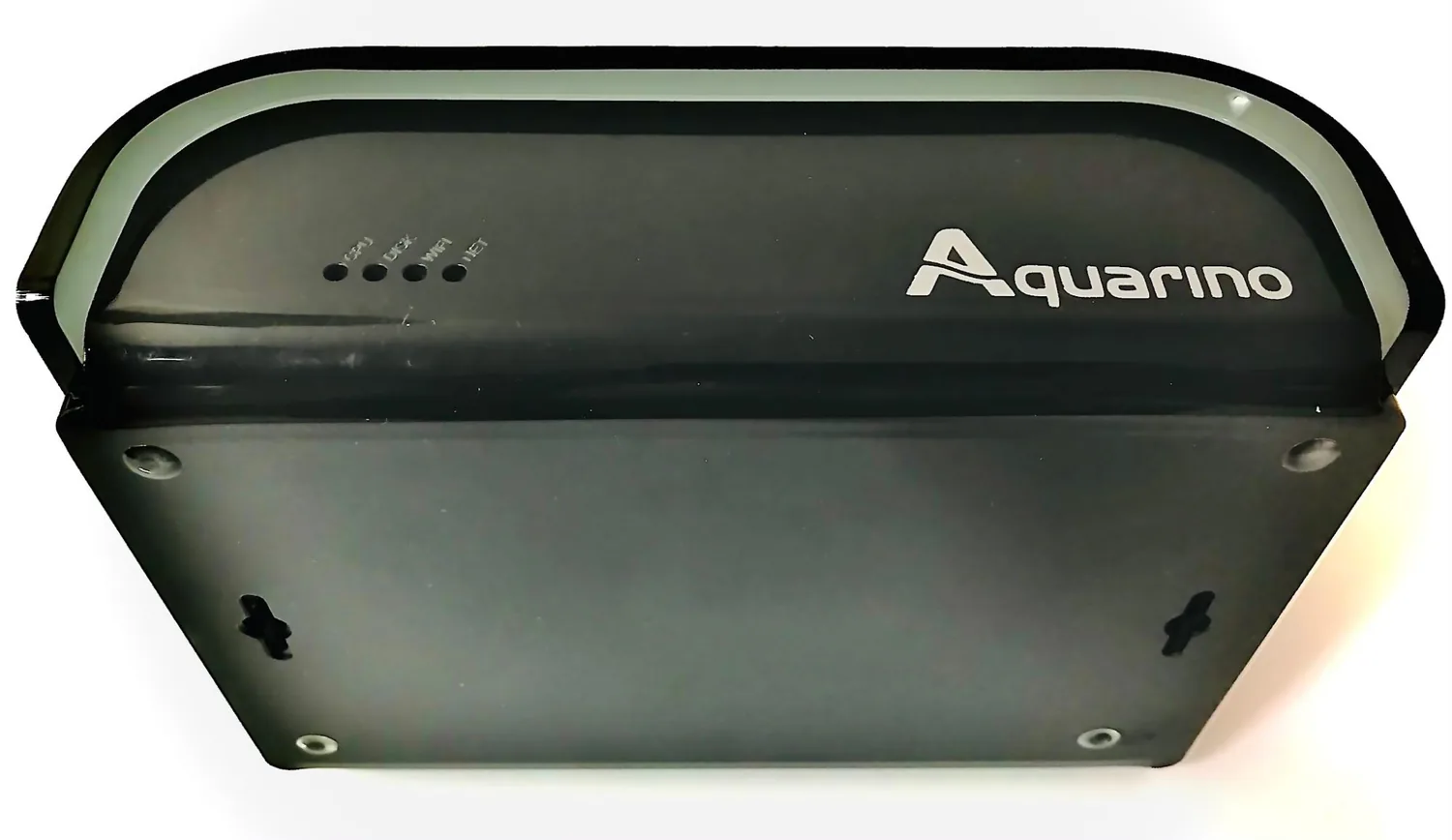

2.4 Крепление
Aquarino задуман так, чтобы стоять на виду, а не прятаться в тумбе. В комплекте идут силиконовые ножки для горизонтальной установки на любой ровной поверхности, а снизу есть отверстия для вертикального крепления.
