ЧАСТЬ IVЗнакомство с экранами
ГЛАВА 16

Графики (Graphs)

Если экран Home отвечает на вопрос «всё ли в порядке сейчас?», то экран Graphs отвечает на вопрос «что происходит в последнее время?». Каждый датчик записывает по точке в час, и здесь вы проходите эту историю день за днём.

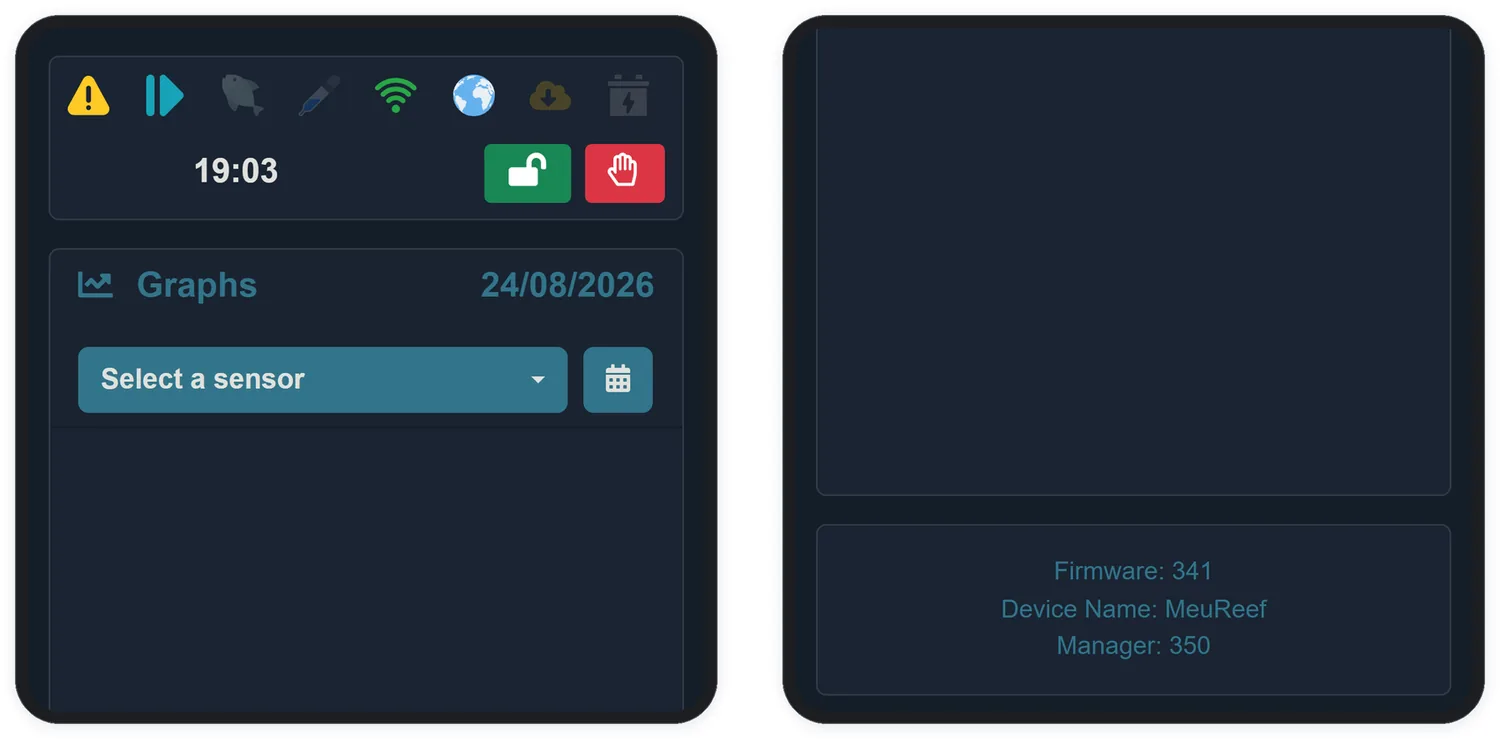

Экран Graphs: выберите до трёх датчиков и перемещайтесь по датам.
Экран Graphs: выберите до трёх датчиков и перемещайтесь по датам.

16.1 Как им пользоваться

  1. В списке Select a sensor (выберите датчик) выберите первый датчик — он рисуется сразу.
  2. Добавьте до 3 датчиков на один график; у второго появляется собственная ось справа.
  3. Используйте календарь, чтобы сменить день, — любая дата вплоть до сегодняшней.
  4. Кнопки − и + регулируют вертикальный масштаб, чтобы разглядеть небольшие колебания.
  5. Красная кнопка убирает последний добавленный датчик.

Когда выбран один датчик, пунктирные линии минимума (синяя) и максимума (красная) показывают заданные границы предупреждения — сразу видно, когда параметр заигрывал с опасной зоной.
