ЧАСТЬ VЗапускаем в работу
ГЛАВА 18
Интеграция с другим оборудованием
18.1 Порт KH-OUT: KH превращается в pH
У Aquarino KH есть боковой разъём BNC под названием KH-OUT. Через него прибор выдаёт электрический сигнал, такой же, как у pH-электрода, — так что ваш контроллер аквариума читает щёлочность через уже имеющийся у него pH-вход, и ничего, кроме кабеля, для этого не нужно.
| Реальный KH | Контроллер показывает | Напряжение на BNC |
|---|---|---|
| 7,0 dKH | pH 7,00 | 0 mV |
| 8,0 dKH | pH 8,00 | −57 mV |
| 8,5 dKH | pH 8,50 | −86 mV |
| 9,0 dKH | pH 9,00 | −114 mV |
| 10,0 dKH | pH 10,00 | −171 mV |
Представимый диапазон — примерно от 3 до 12,7 dKH, чего с запасом хватает любому рифовому аквариуму.
18.2 Подключение к вашему контроллеру
- Соедините кабелем BNC порт KH-OUT прибора Aquarino KH и pH-вход вашего контроллера.
- В контроллере создайте этот вход или переименуйте его во что-то вроде
dKHилиALK— так вы не спутаете его с настоящим pH-электродом. - Откалибруйте этот вход по двум точкам, используя имитацию Aquarino KH (раздел 18.3).
- Готово: значение, которое там появится, и есть ваш KH.

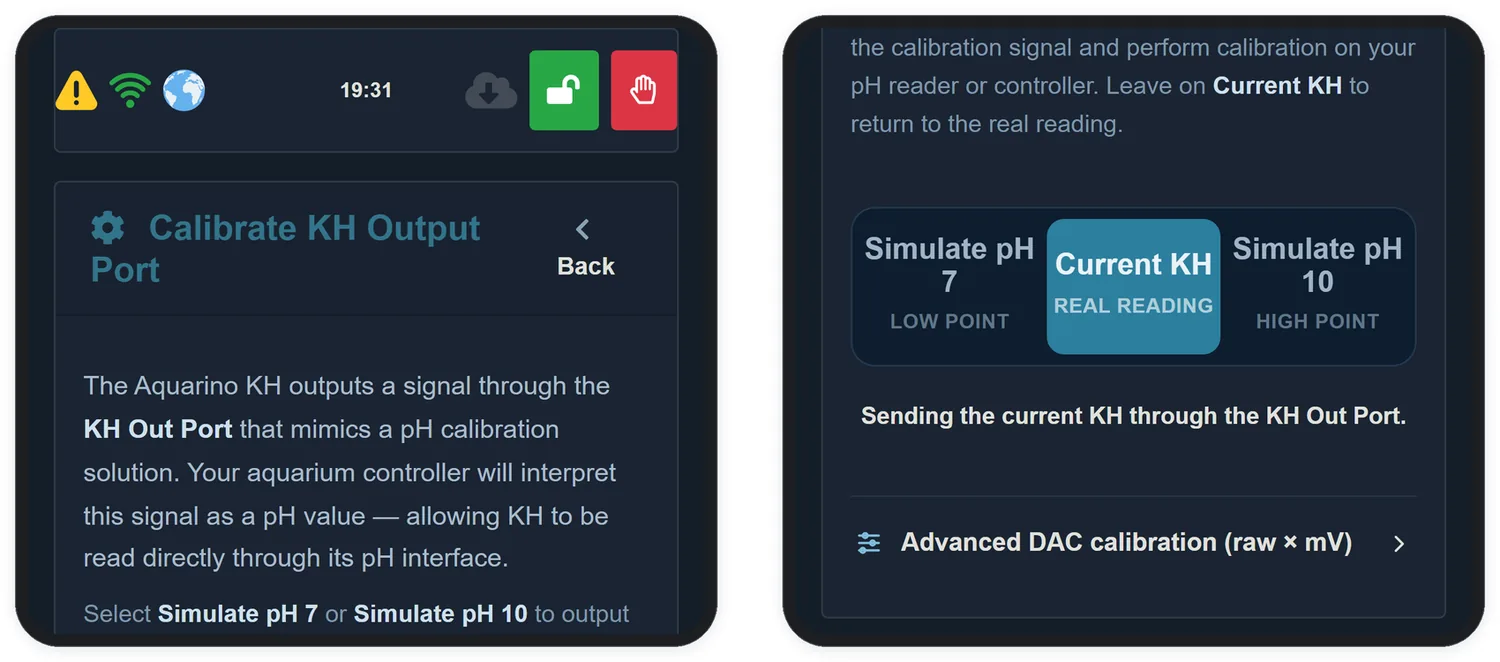

18.3 Калибровка порта
- На экране выберите Simulate pH 7 (имитировать pH 7). Aquarino KH начнёт выдавать фиксированный сигнал этой точки.
- В своём контроллере задайте нижнюю точку калибровки, указав значение 7,00.
- Выберите Simulate pH 10 и задайте в контроллере верхнюю точку, указав 10,00.
- Вернитесь к Current KH (текущий KH), чтобы прибор возобновил передачу реальных показаний.
18.4 Совместимость с контроллерами на рынке
Порт KH-OUT имитирует точки pH 7 и pH 10 — как раз ту пару, что используется в морской воде, где pH держится около 8. Практически любой аквариумный контроллер калибруется именно так, но свой стоит проверить до покупки кабеля:
| Контроллер | Работает? | Примечание |
|---|---|---|
| Neptune Apex (Classic, Jr, EL, A3, PM1) | Да | Значения точек вы вводите сами при калибровке, а пару 7 + 10 сама Neptune рекомендует для морской воды |
| CoralVue HYDROS (Control X2, X4, X10) | Да | Сначала откалибруйте 7,01, затем 10,01 — приложение требует именно такого порядка — и на каждой точке отправляйте изменения |
| GHL ProfiLux (3, 4, 4e) | Да | Значения точек настраиваются. Обратите внимание на разрешение: ProfiLux показывает pH с одним знаком после запятой, поэтому и KH выводится с одним |
| Aquatronica | Да | Введённое значение должно соответствовать используемому раствору, а пара 7 + 10 — одна из предусмотренных |
| reef-pi | Да | Принимает калибровку по одной, двум или трём точкам, значения вводите вы сами — и по умолчанию в нём уже стоят 7 в средней точке и 10 в верхней |
| Reef Angel | Да | PHMin 7 и PHMax 10 — значения по умолчанию. После сохранения перезапустите контроллер |
| Vertex Cerebra | Да | Два входа BNC для pH, калибруются растворами 7,01 и 10,01 |
| Marine Assistant | Да | Контроллер для самостоятельной сборки, со входом BNC; значение каждого раствора вы выбираете при калибровке |
| IKS Aquastar | Нет | Он сам определяет раствор и не распознаёт ни pH 9, ни pH 10 — его калибровка выполняется по pH 4 и pH 7 |
| Aqua Medic AT Control | Уточните | Растворы линейки Aqua Medic — это 4, 7 и 9, pH 10 среди них нет. Уточните на своём модуле, прежде чем рассчитывать на интеграцию |
18.5 Создание правил в вашем контроллере
Когда вход откалиброван, правило пишется поверх числа pH — а оно и есть ваш KH. Если вы хотите действовать ниже 7,5 dKH, условие будет pH меньше 7,50.
| Контроллер | Где создаётся | Пример |
|---|---|---|
| Apex | Configuration → Inputs, чтобы назвать вход, и программа самого выхода | If dKH < 7.50 Then ON, чтобы запустить дополнительное дозирование |
| HYDROS | Outputs, тип Calcium Reactor с указанием на этот вход | Полоса отключения и включения CO2 вокруг желаемого KH |
| ProfiLux | Switch Channels and Outlets, функция pH-value с Control Upwards или Downwards | Nominal value на целевом KH, с гистерезисом на ваш вкус |
| reef-pi | На вкладке pH этого входа: пороги и гистерезис, привязанные к оборудованию или к макросу | Макрос, который перекрывает CO2, когда значение уходит за верхний порог |
| Reef Angel | В коде скетча | if (ReefAngel.Params.PH < 750) ReefAngel.Relay.On(Port2); |

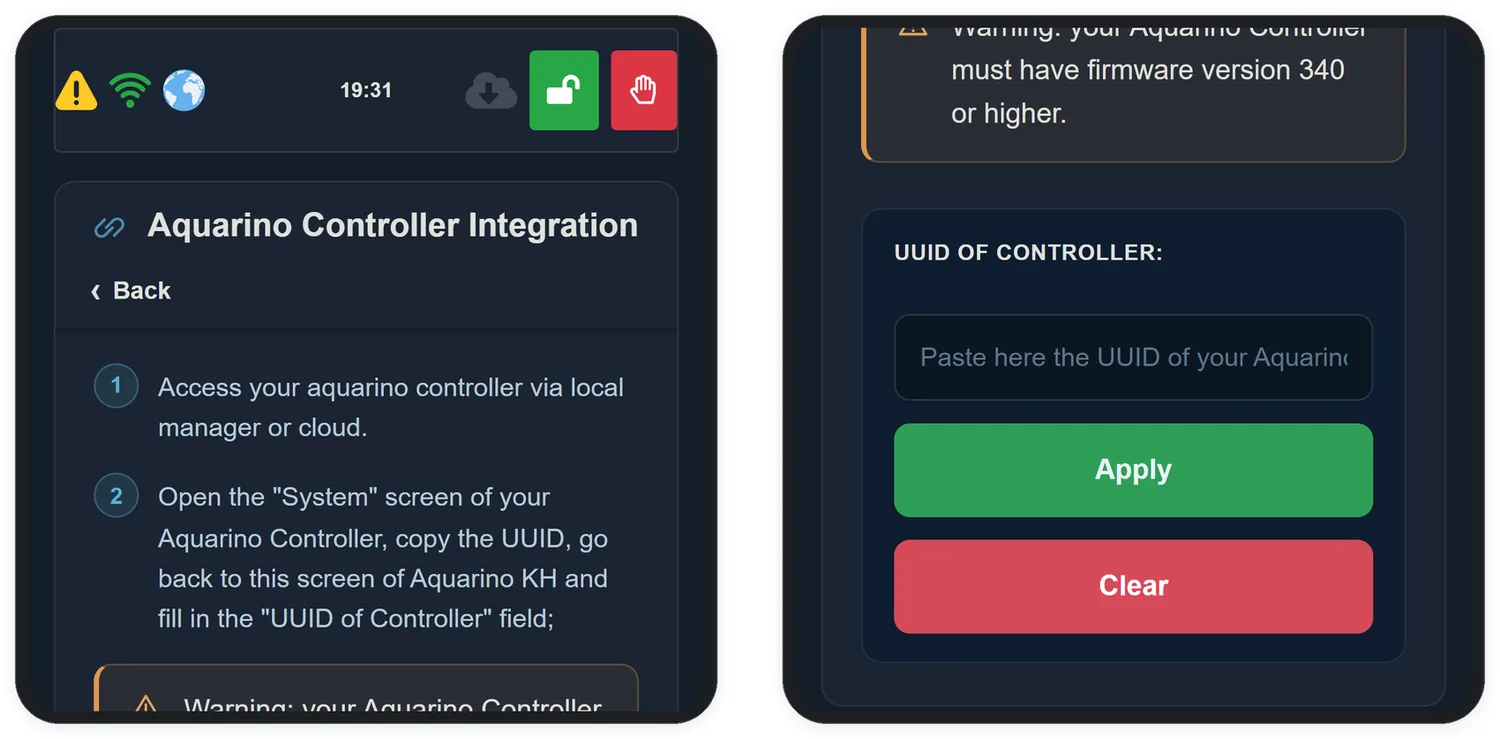

18.6 Интеграция с Aquarino Controller
Если у вас есть Aquarino Controller, интеграция делается напрямую и без кабеля:
- Откройте свой Aquarino Controller в приложении.
- Откройте экран System контроллера и скопируйте значение UUID.
- Вернитесь в Aquarino KH, в раздел Configuration → Aquarino Controller Integration (интеграция с Aquarino Controller).
- Вставьте значение в поле Controller UUID и нажмите Apply.
