PARTIE IDécouvrez votre Aquarino Controller
CHAPITRE 2
Contenu de la boîte et composants

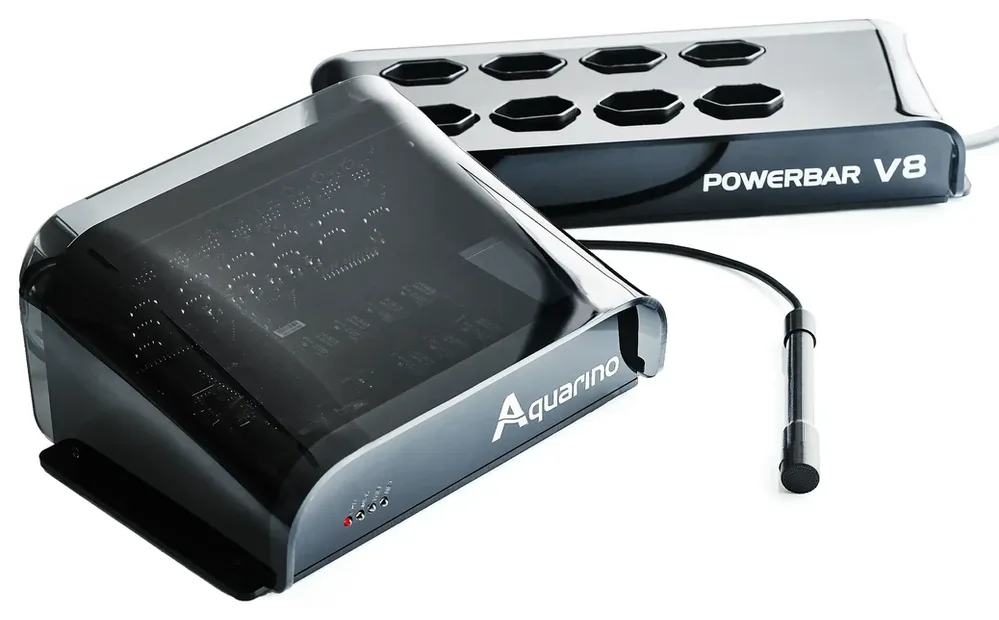

2.1 Ce qu'il y a dans la boîte
- Centrale Aquarino Controller ;
- Alimentation universelle 12 V / 5 A ;
- Powerbar V8 avec câble réseau CAT5E blindé de 2 mètres ;
- Sonde de température PRO avec câble de 2 mètres.

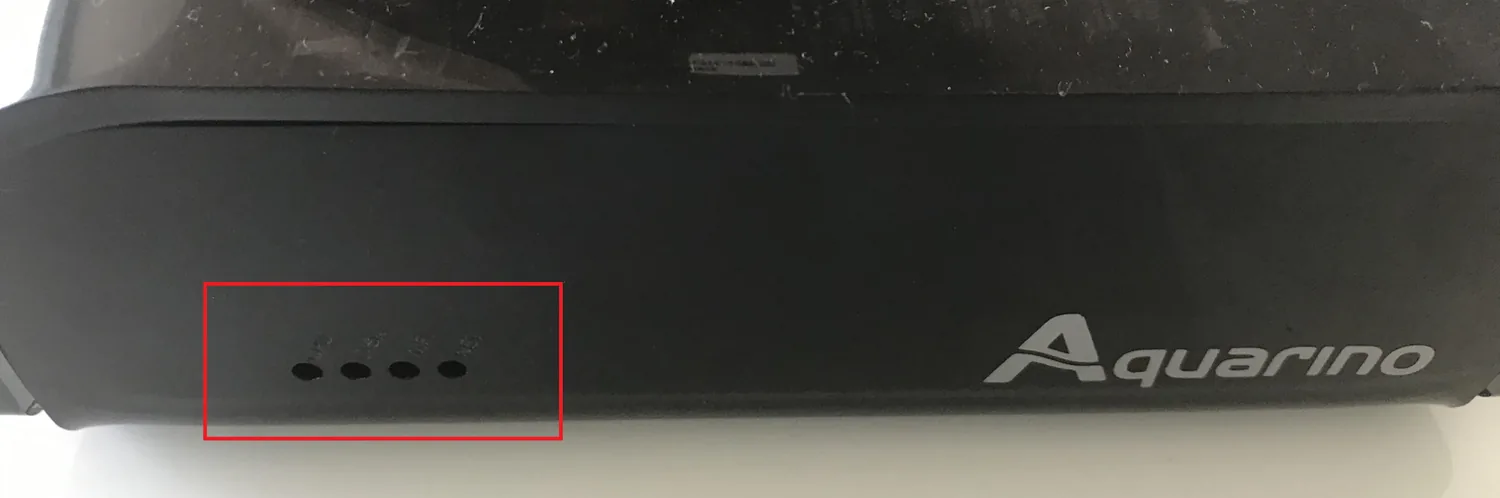

2.2 Panneau de LED
Quatre voyants en façade de la centrale racontent l'état de l'appareil sans que vous ayez à ouvrir le moindre écran :
| LED | Comportement |
|---|---|
| CPU (rouge) | Clignote en continu — c'est le signe que le processeur est vivant. Si le clignotement s'arrête, l'appareil s'est figé |
| DISK (jaune) | S'allume pendant la lecture et l'écriture des fichiers de configuration et d'historique |
| WIFI (verte) | Allumée en fixe : connecté à votre réseau. Clignotante : en mode configuration, en train de créer son propre réseau (Chapitre 8). Éteinte : réseau perdu — l'appareil tente de se reconnecter chaque minute |
| NET (bleue) | Allumée lorsqu'il y a un accès à internet. Éteinte, l'appareil continue de fonctionner sur le réseau local, mais il n'envoie pas d'e-mails et n'apparaît pas dans l'application à distance |

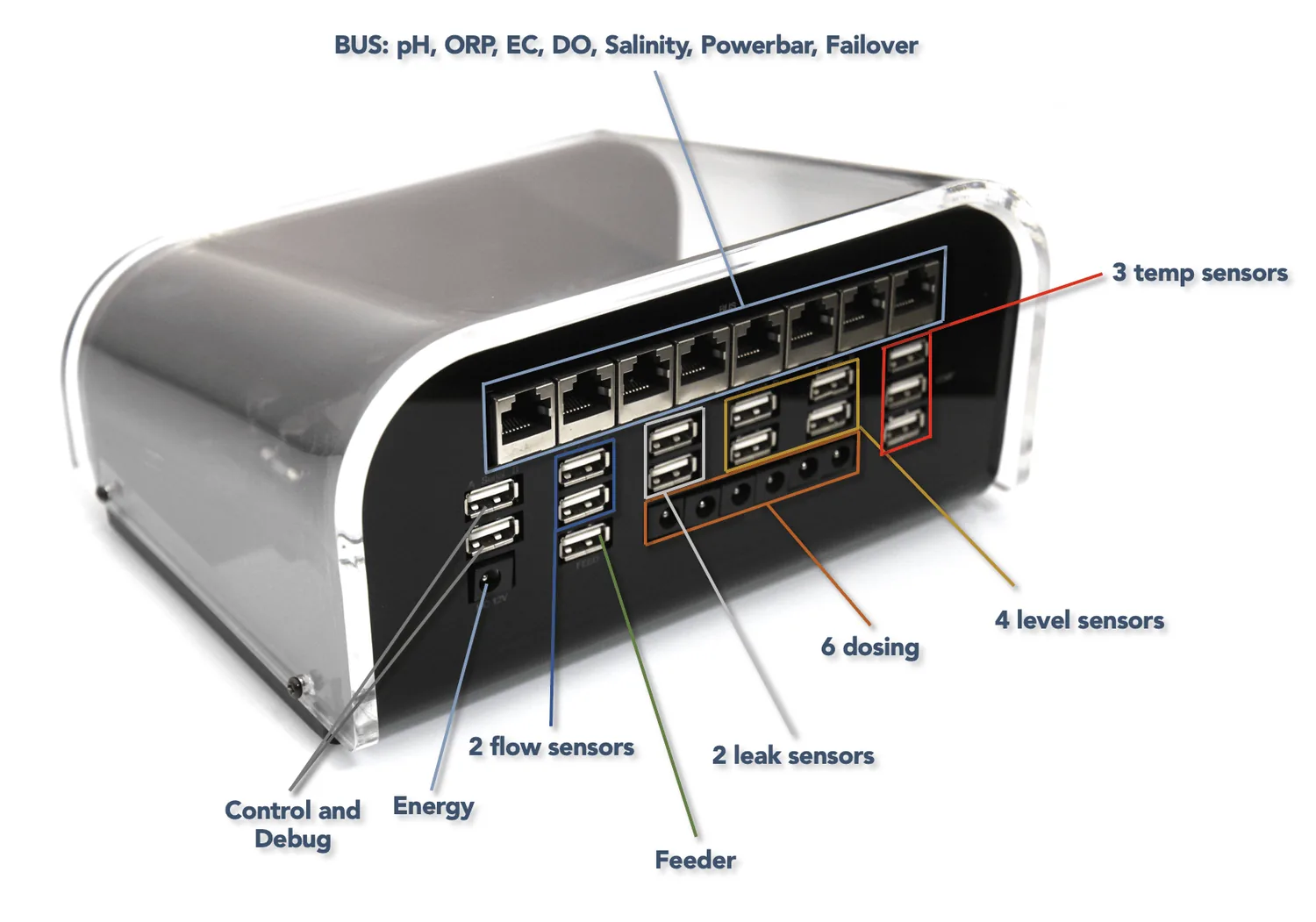

2.3 Connecteurs et ports
Tous les ports de la centrale sont identifiés par leur nom, et chacun a une fonction exclusive :
| Port | Quantité | À quoi il sert |
|---|---|---|
| TEMP | 3 | Sondes de température |
| FLOW | 2 | Capteurs de débit d'eau |
| LEAK | 2 | Détecteurs de fuite |
| LEVEL | 4 | Capteurs de niveau |
| FEED | 1 | Distributeur automatique de nourriture |
| BUS | 8 | Modules Aquarino : Powerbar, Failover et modules de mesure (pH, ORP, EC, TDS, O2) |
| DOS (P4) | 6 | Pompes doseuses 12 V |
| DC 12V | 1 | Alimentation fournie avec le produit |

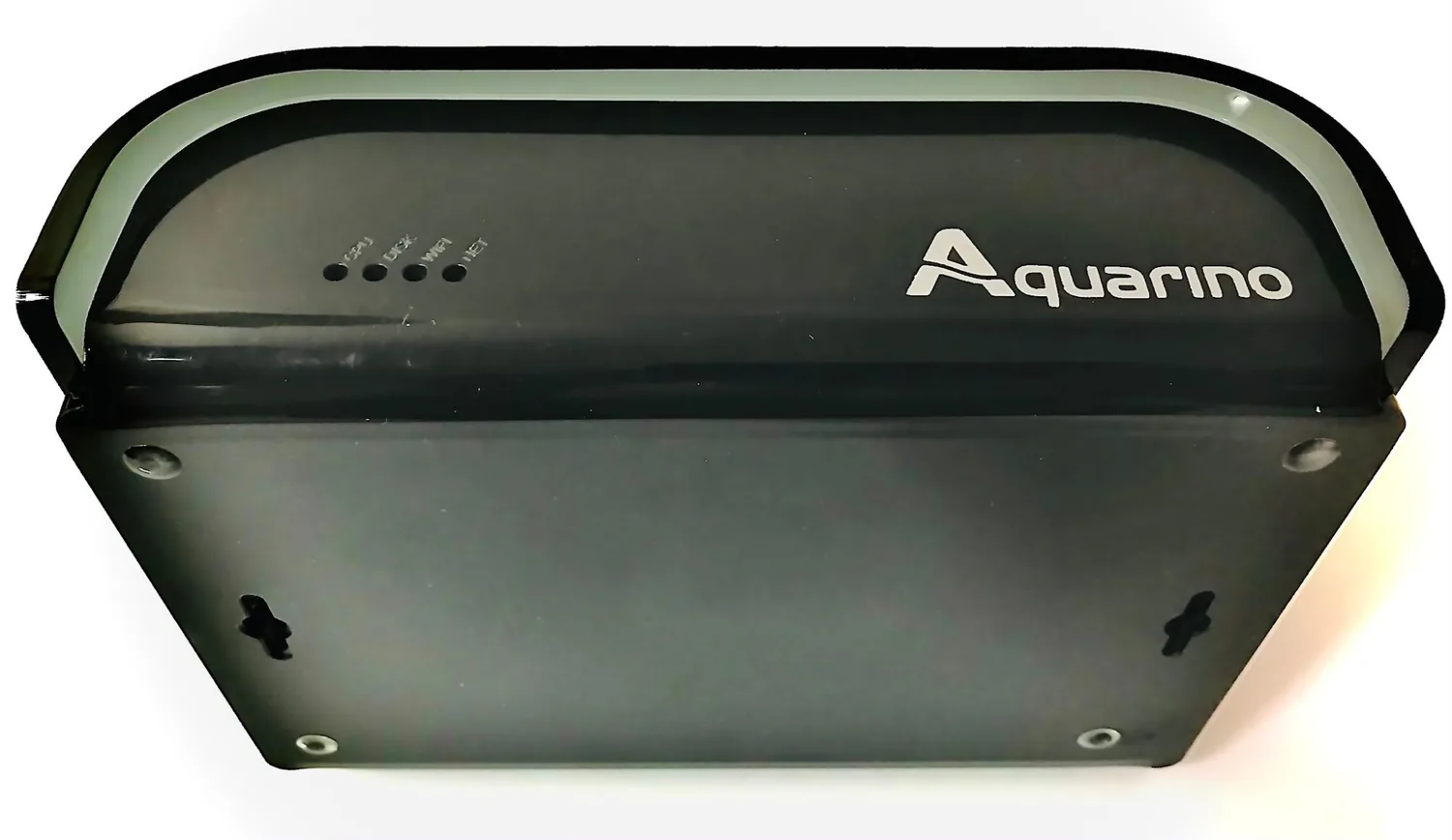

2.4 Fixation
Aquarino a été dessiné pour rester visible, pas caché dans le meuble. Il est livré avec des pieds en silicone pour un usage horizontal, sur toute surface plane, et des perçages en partie inférieure pour la fixation verticale.
