Règles d'automatisation (Rules)
Les règles sont l'endroit où le Controller cesse d'être un tableau de bord pour devenir un automaticien : « si la sonde dépasse telle valeur, allume ceci, éteins cela, dose ceci encore ». Ce sont jusqu'à 24 règles, évaluées dans l'ordre où elles apparaissent à l'écran.
15.1 Anatomie d'une règle

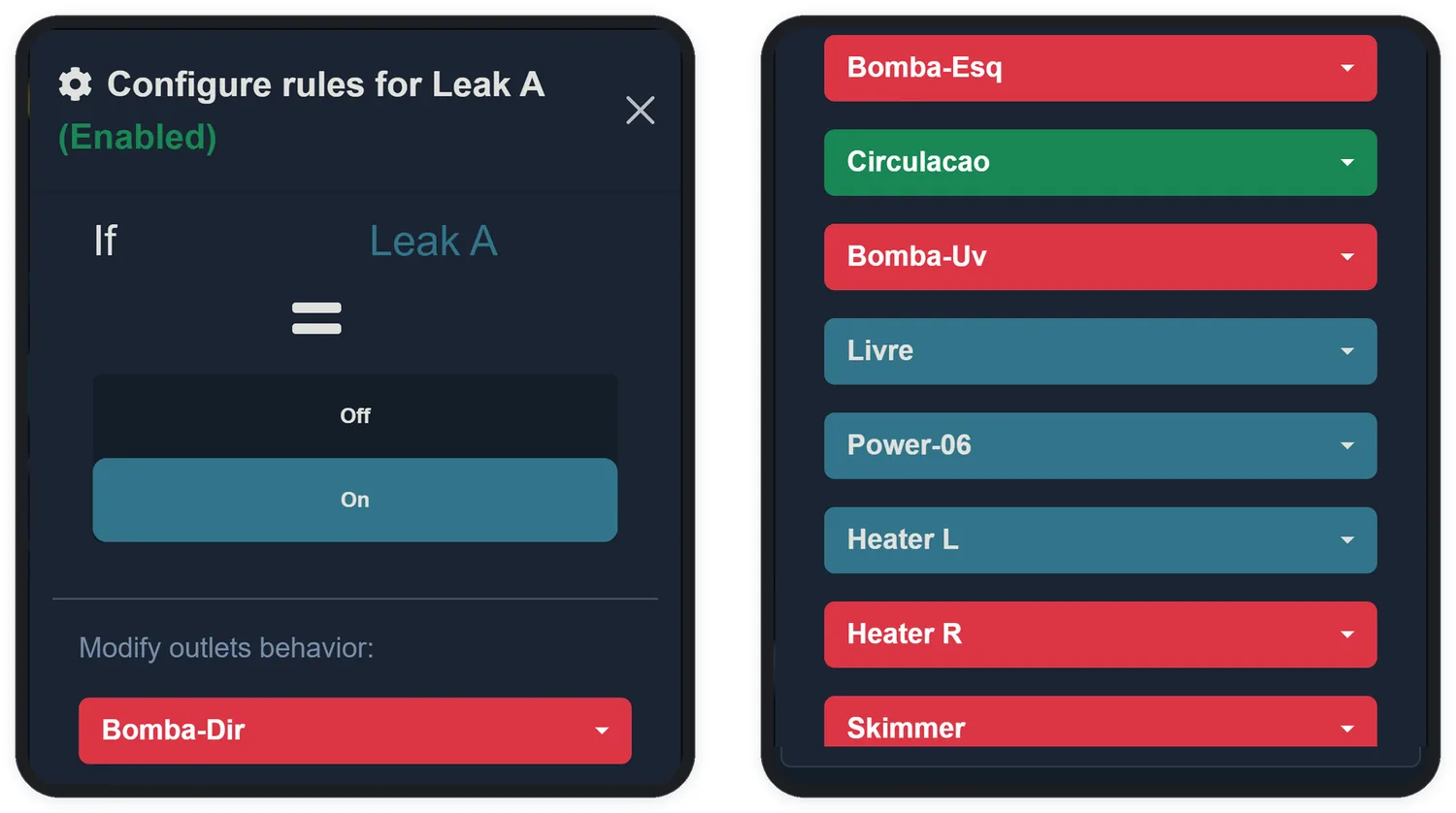

Touchez Create New Rule (créer une nouvelle règle), choisissez la sonde et composez la phrase :
- Si — la sonde observée.
- Comparateur — supérieur à (>) ou inférieur à (<). Pour les capteurs tout ou rien (niveau, fuite), la comparaison est toujours une égalité : On ou Off.
- Valeur — le point de déclenchement.
- Avec une tolérance de — la marge qui évite l'allumage-extinction nerveux (détaillée ci-dessous).
- Prises — pour chaque prise : allumer, éteindre ou ne rien faire.
- Pompes doseuses — pour chaque pompe : Apply Dose (doser) ou ne rien faire, avec l'intervalle minimum entre doses de la règle.
15.2 La tolérance est l'âme de la règle
La tolérance crée une bande morte autour de la valeur : la règle se déclenche quand la sonde dépasse valeur + tolérance et ne se désarme que lorsqu'elle revient au-delà de valeur − tolérance. Sans cela, une sonde qui oscille autour du point allumerait et éteindrait l'appareil des dizaines de fois par heure.

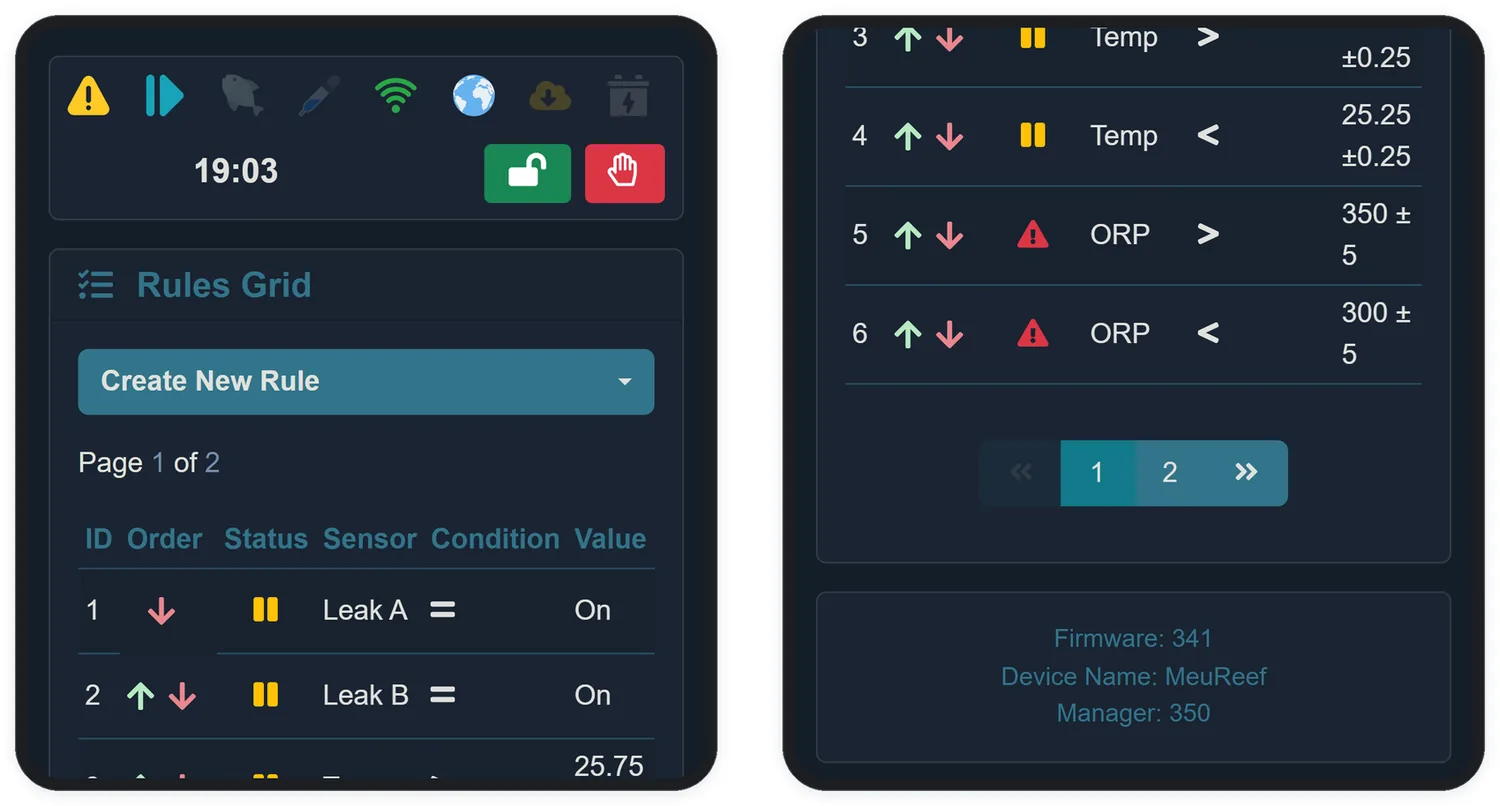

15.3 État de la règle
| État | Signifie |
|---|---|
| Disabled (inactive) | La règle existe, mais elle est éteinte (interrupteur « Active? » sur Non) |
| Standby (en attente) | Active, condition pas encore atteinte — l'état normal |
| Running (en cours) | La condition est vraie et les actions sont en vigueur |
| Conflict (conflit) | La règle n'arrive pas à agir — voir ci-dessous |
15.4 Conflits
Une règle passe en Conflict — et allume l'icône dans la barre d'état — lorsqu'elle n'arrive pas à exécuter ce qu'elle demande :
- la prise visée est en mode manuel dans un état contraire à celui que veut la règle ;
- une autre règle, d'ordre supérieur, commande déjà la même prise dans le sens opposé ;
- la Powerbar de cette prise n'est pas présente.
L'ordre départage : les règles sont évaluées de haut en bas, et les flèches de la colonne Order repositionnent chacune d'elles. Placez les règles de sécurité — fuite, niveau — au-dessus des règles de confort.
