第一部分认识您的 Aquarino KH
第3章
包装内容与部件
3.1 包装盒内含
- Aquarino KH 主机；
- 宽电压 12 V / 5 A 电源适配器；
- 5 × 3 mm 硅胶管一根，配沉子，用于连接设备与水族箱；
- pH 电极一支，BNC 接头；
- pH 7.00 和 pH 10.00 校准液。

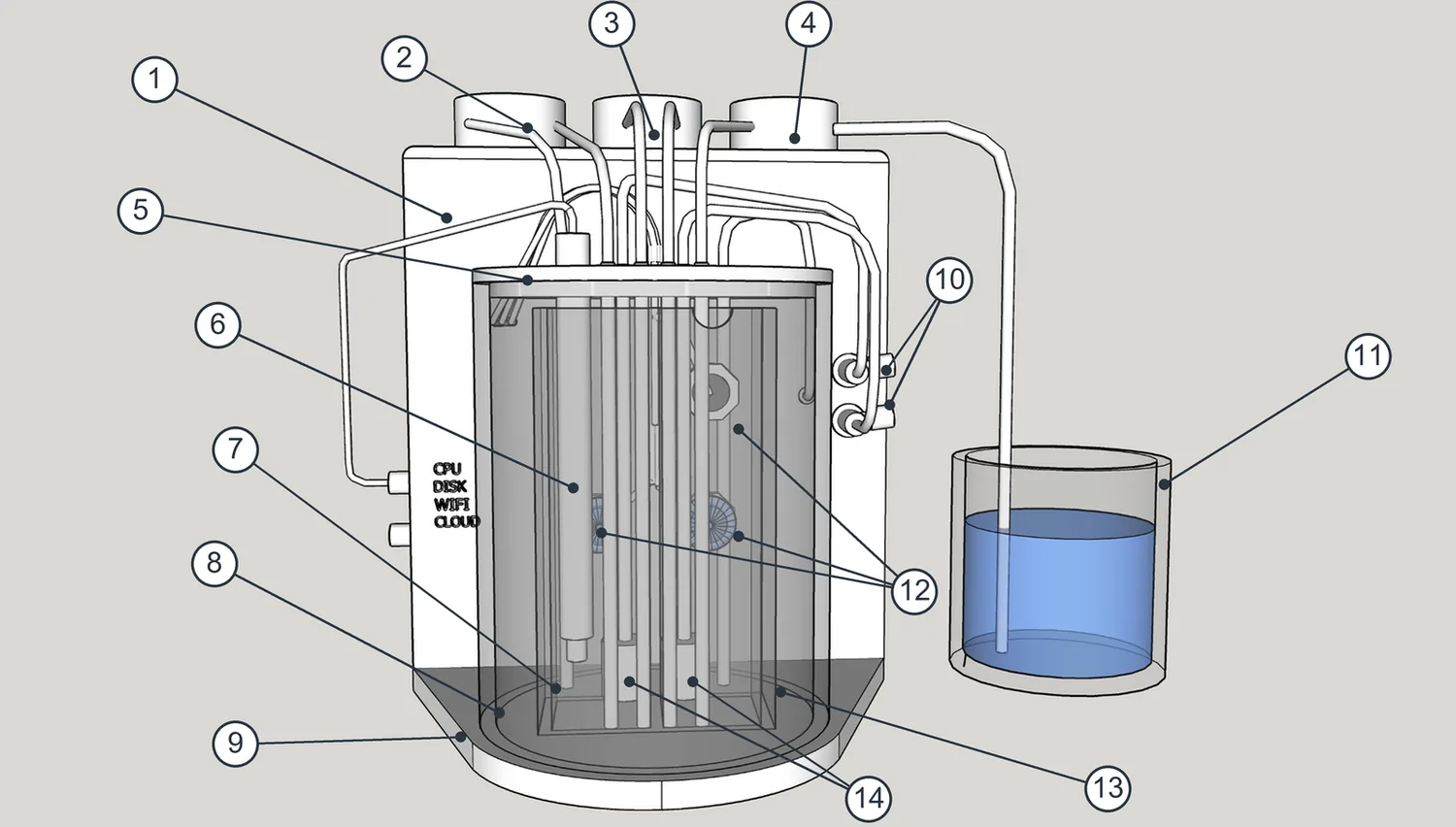

3.2 认识各个部件
| 编号 | 部件 | 功能 |
|---|---|---|
| 1 | 亚克力结构外壳 | 整机的结构与防护 |
| 2 | 参考液滴定泵 | 输送参考水 |
| 3 | 转移滴定泵 | 在腔室之间转移水样 |
| 4 | 外部水体滴定泵 | 从您的水族箱抽取水样并把水送回 |
| 5 | 储液腔盖 | 清洁时的开口 |
| 6 | pH 电极 | 完成用于计算 KH 的读数 |
| 7 | 测量储液腔 | 分析水族箱水样的腔室 |
| 8 | 参考储液腔 | 装有已知碱度水体的腔室 |
| 9 | 参考储液腔支撑底座 | 支撑 |
| 10 | 气流控制阀 | 对各腔室曝气量的精细调节 |
| 11 | 外部水体 | 您的水族箱或底缸 |
| 12 | 液位传感器 | 检测腔室内是否有水 |
| 13 | 转移腔 | 周期中的中间环节 |
| 14 | 曝气砂头 | 在腔室内扩散空气 |

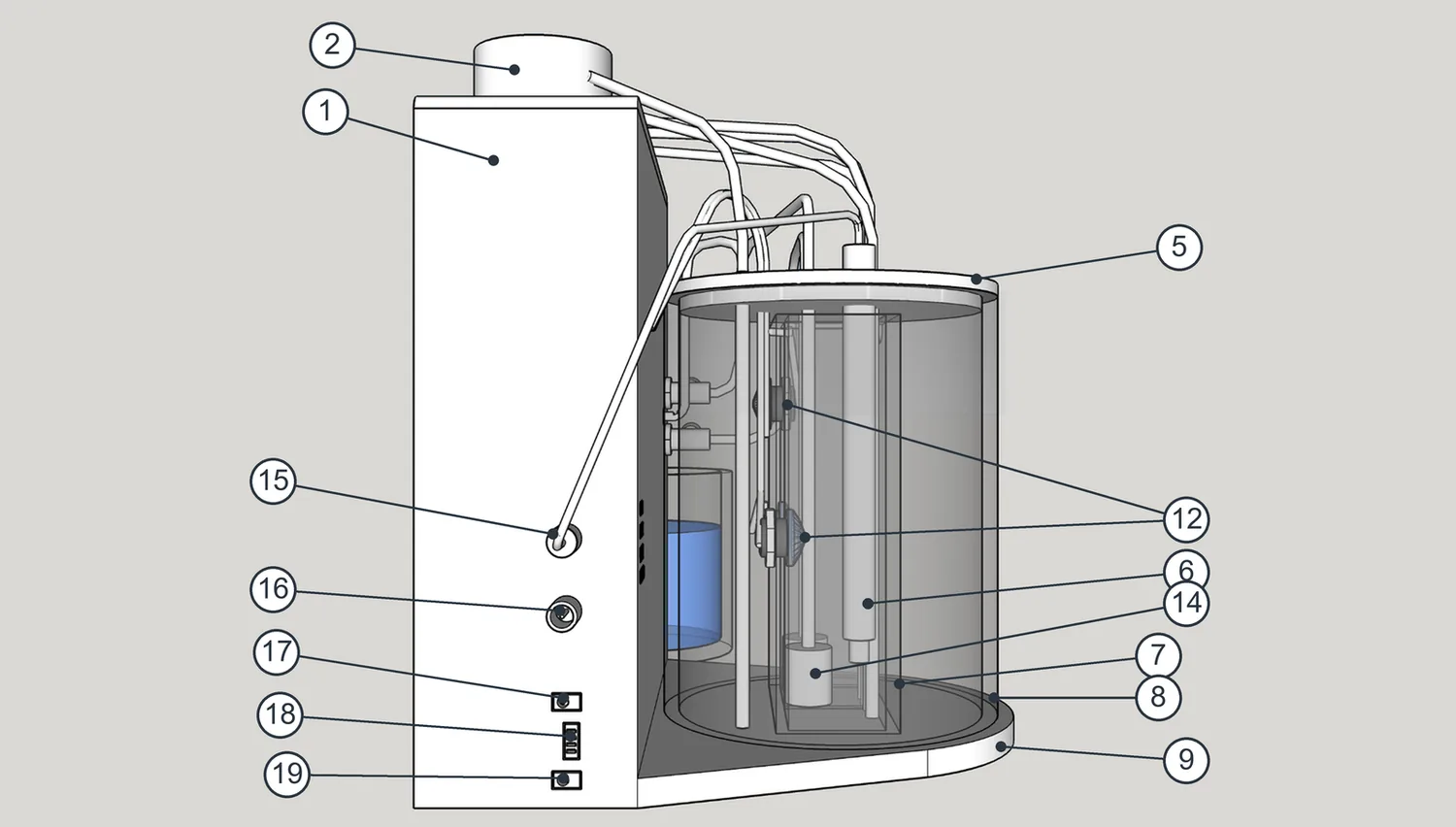

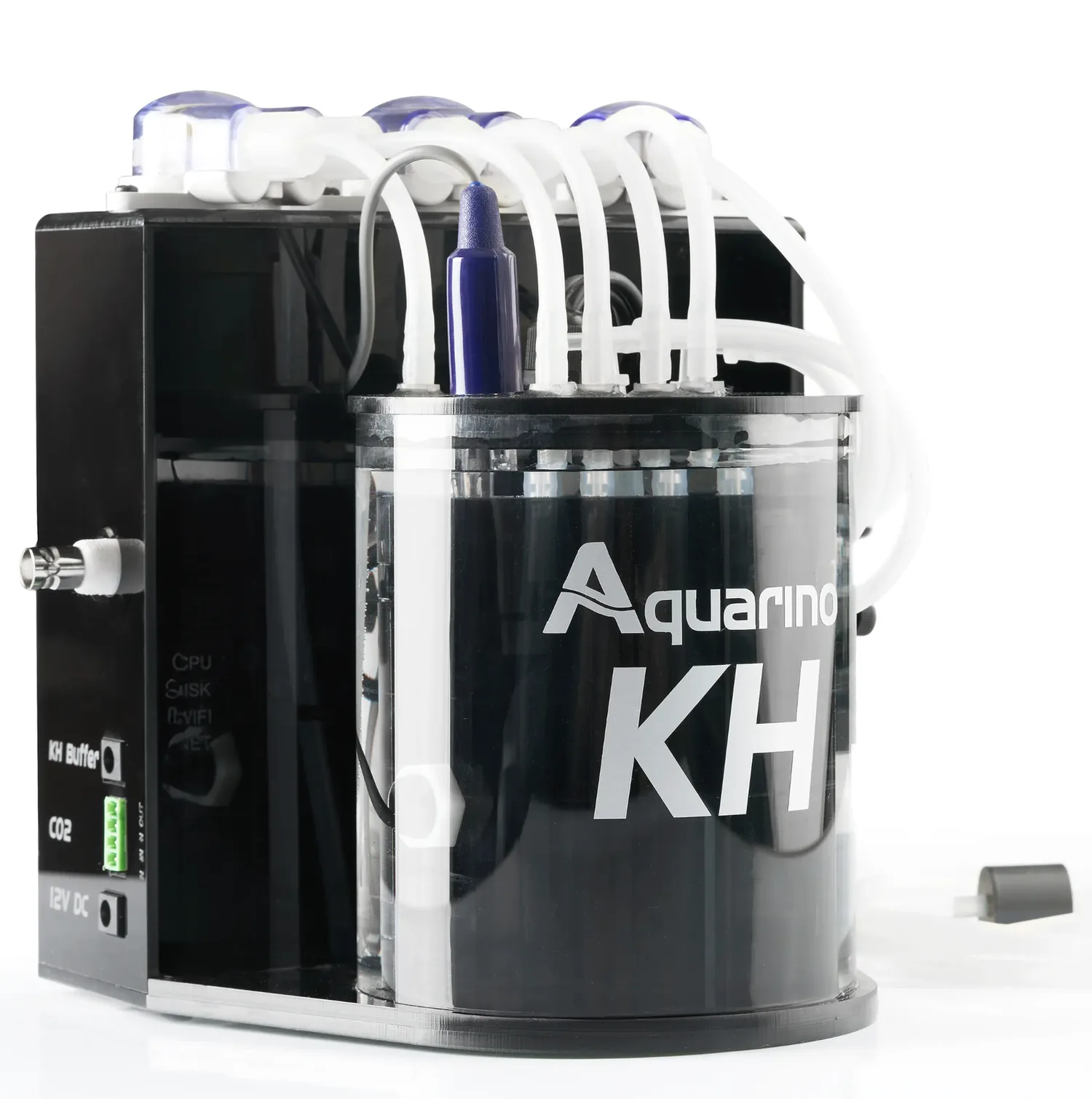

接口面板
| 编号 | 接口 | 用途 |
|---|---|---|
| 15 | PH-IN (BNC) | 随机附带的 pH 电极的输入口 |
| 16 | KH-OUT (BNC) | 可选输出：通过 pH 接口把 KH 数值传给您的水族控制器（第18章） |
| 17 | KH Buffer (P4) | 外置缓冲液滴定泵的输出口（第16章） |
| 18 | CO2 | 钙反应器 CO2 电磁阀或蠕动泵的控制输出口（第17章） |
| 19 | 12V DC (P4) | 供电口，使用随产品附带的电源适配器 |
面板指示灯
四个指示灯让您不必打开应用程序就能了解设备状态：
| LED | 含义 |
|---|---|
| CPU | 设备正在正常运行 |
| DISK | 存储卡有读写活动 |
| WIFI | 已连接到您的 Wi-Fi 网络 |
| NET | 可访问互联网和 Aquarino 云端 |
此外还有一个彩色 LED，不用看屏幕也能了解设备的总体状况：
| 颜色 | 含义 |
|---|---|
| 绿色 | KH 处于由目标值和容差确定的范围内 |
| 蓝色 | KH 低于该范围 |
| 红色 | KH 高于该范围 |
| 白色 | 正在测量中 |
如果您希望设备低调一些，可以在 Custom.（自定义）界面关闭全部 LED（第23章）。
