AQUARINO CONTROLLER

MANUAL DEL USUARIO

Central de automatización y monitorización para acuarios, tanques y estanques.

Firmware 341 · Manager 350

Prefacio

Como todo acuarista, busqué lo mejor para mi fauna y mi flora; fueron muchos equipos, muchos productos y mucho estudio.

Después de comprar varios aparatos para monitorizar, controlar y ayudarme a cuidar de mi acuario, me di cuenta de que ninguno de ellos respondía perfectamente a mis necesidades. Había dificultades de configuración, costes elevados y muchas limitaciones.

Decidí entonces utilizar mis conocimientos de tecnología y mis propios recursos para ofrecer una nueva opción a nuestro hobby. Fue en ese momento cuando nació Aquarino.

Estoy muy orgulloso de lo que hemos construido. Muchos acuaristas participaron activamente, enviando sugerencias. Solo llegamos a este resultado porque ustedes creyeron en el proyecto.

Lo que queremos mantener como esencia de Aquarino es el contacto directo con los acuaristas, un soporte y una atención cercanos, además de agilidad para implementar nuevas funciones y productos.

Únete a nuestros canales para resolver dudas, enviar sugerencias y charlar sobre acuariofilia:

Aquarino depende de todos nosotros para avanzar y crear una referencia de usabilidad, prestaciones y atención para la acuariofilia mundial.

¡Gracias! Vamos a devolverles su confianza y a llevar nuestro hobby a un nuevo nivel.

Laercio M F Junior

Fundador y Director de Innovación de Aquarino

Cómo usar este manual

Este manual está escrito para leerse en orden la primera vez y consultarse por temas después. Si tu Aquarino Controller acaba de llegar, sigue las Partes II y III en secuencia: en menos de una hora estará conectado y controlando los primeros enchufes.

A lo largo del texto encontrarás cinco tipos de destacado:

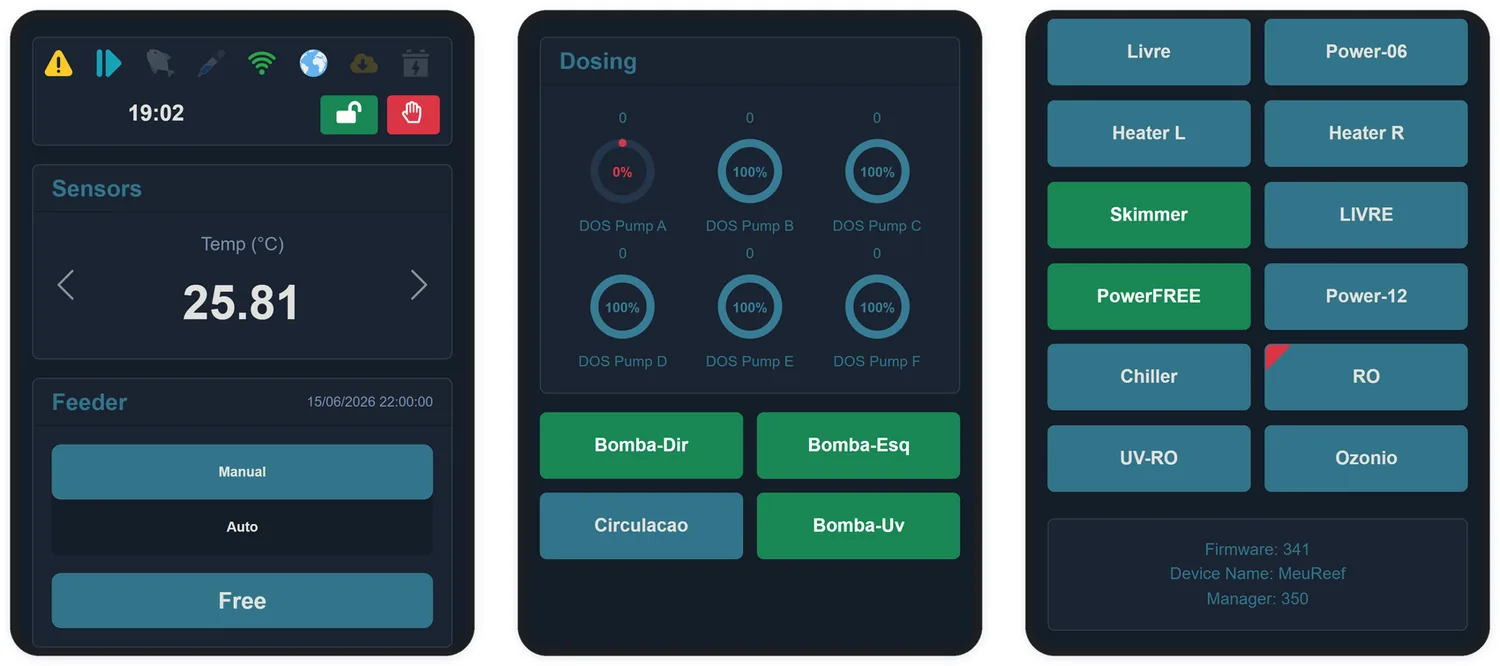

Las imágenes de las pantallas se capturaron en el Local Manager —la interfaz que el propio equipo sirve en tu red— desde un móvil, que es como la mayoría de los acuaristas usa Aquarino en el día a día. Las mismas pantallas existen en la aplicación Aquarino.

PARTE I

Conoce tu Aquarino Controller

Qué hace la central, qué hay en la caja y cómo toma sus decisiones.

CAPÍTULO 1

Qué es el Aquarino Controller

El Aquarino Controller es una central de automatización y monitorización para acuarios, tanques y estanques. Reúne, en un solo equipo, la lectura de tus sensores, el control de los enchufes, las bombas dosificadoras, el alimentador automático y las reglas que lo unen todo, con acceso por tu red Wi-Fi y por internet.

Diseñado con la colaboración de numerosos acuaristas y especialistas, el Controller está pensado para crecer con tu sistema: empiezas con la central, el sensor de temperatura y la regleta de enchufes que acompañan al producto, y vas añadiendo sensores y módulos según la necesidad.

1.1 Qué hace

  • Lee sensores: hasta 3 de temperatura, 2 de caudal, 2 de fuga, 4 de nivel, además de los módulos de pH, ORP, conductividad (salinidad), TDS, oxígeno y alcalinidad.
  • Controla hasta 16 enchufes, mediante una o dos Powerbar V8, con modos de accionamiento por horario, temporizador, ciclo y failover.

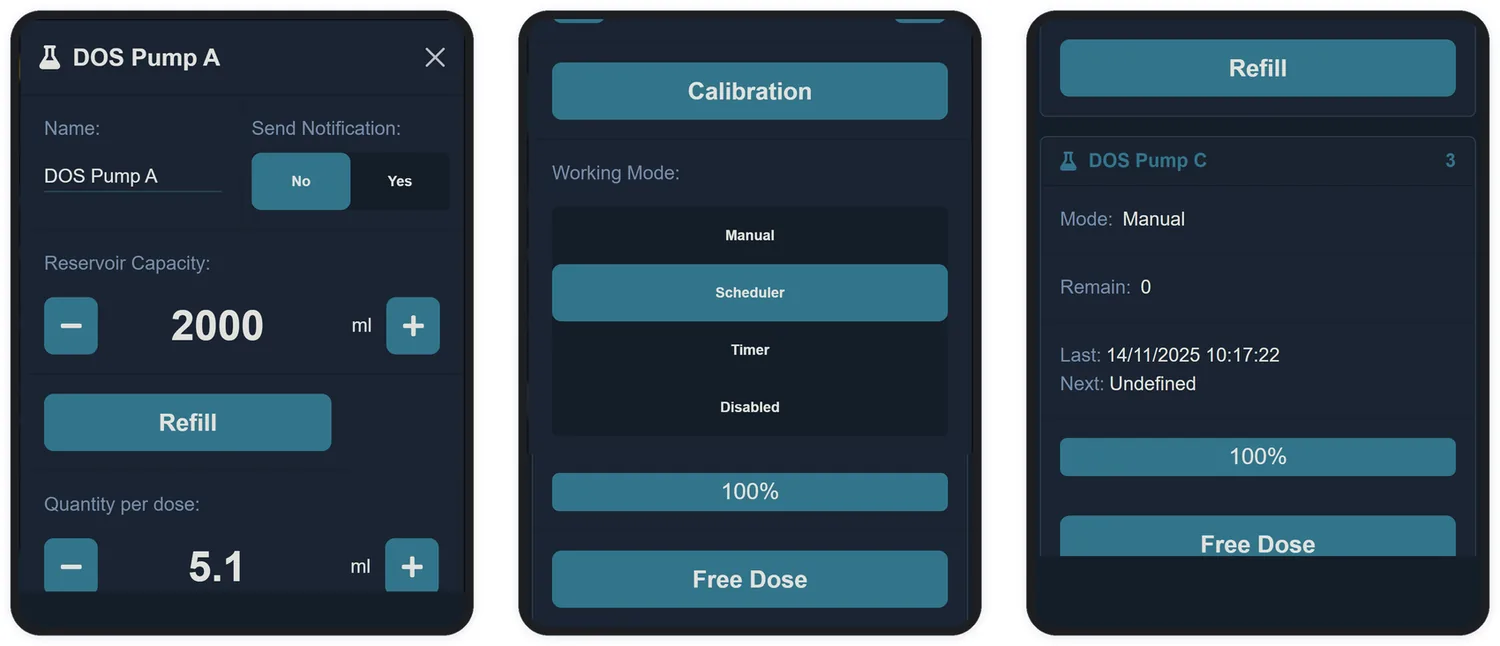

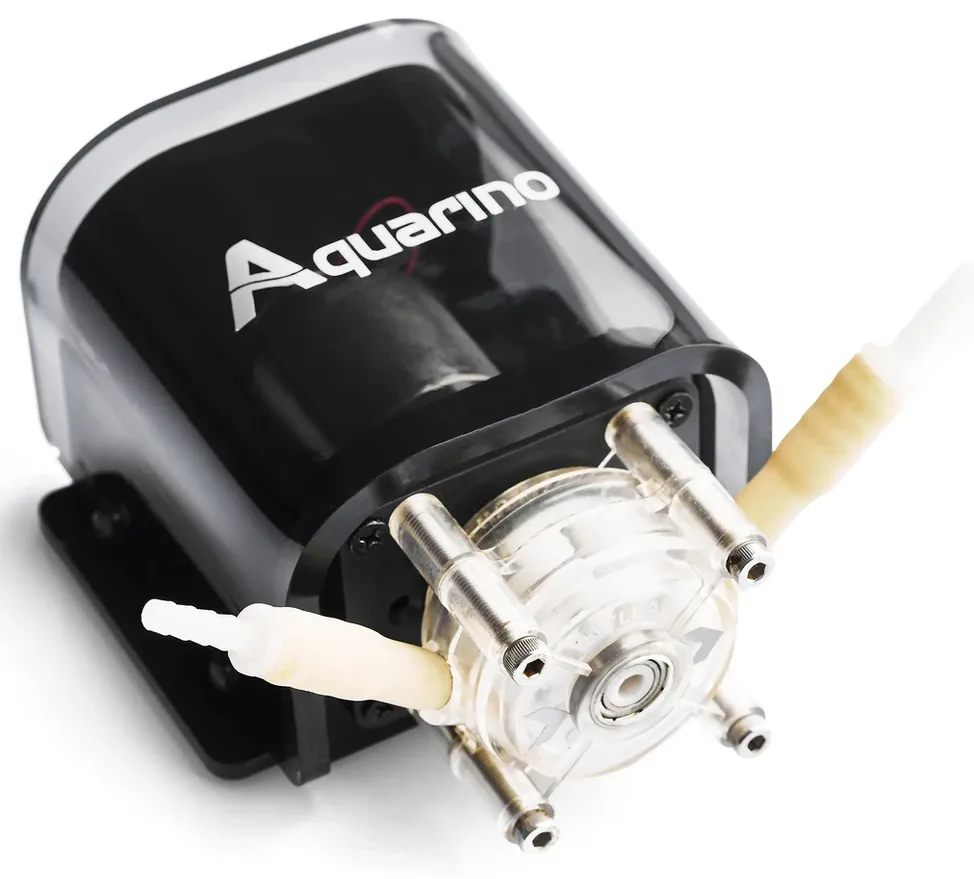

  • Gobierna hasta 6 bombas dosificadoras de 12 V, con programación, control de reserva del depósito y calibración de precisión.
  • Se encarga de la alimentación: acciona el alimentador automático y apaga las bombas que elijas durante el periodo de alimentación.
  • Automatiza con reglas: hasta 24 reglas del tipo "si el sensor pasa de tanto, enciende esto y apaga aquello".
  • Protege frente a los cortes de luz, con el módulo Failover: detecta el corte, apaga lo que no es esencial y preserva tu UPS.
  • Avisa por correo electrónico —y por push o Telegram, desde la aplicación Aquarino— cuando algo se sale de lo previsto.

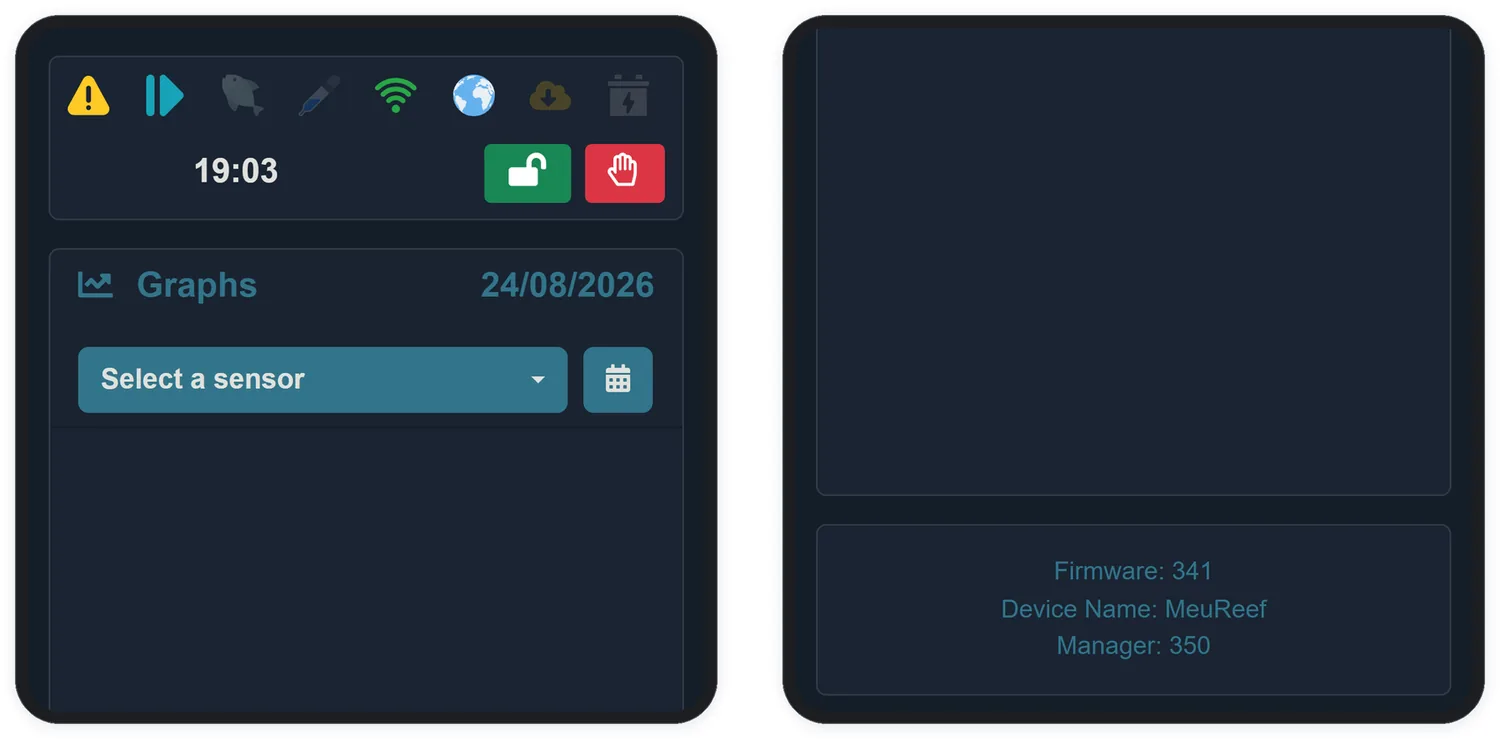

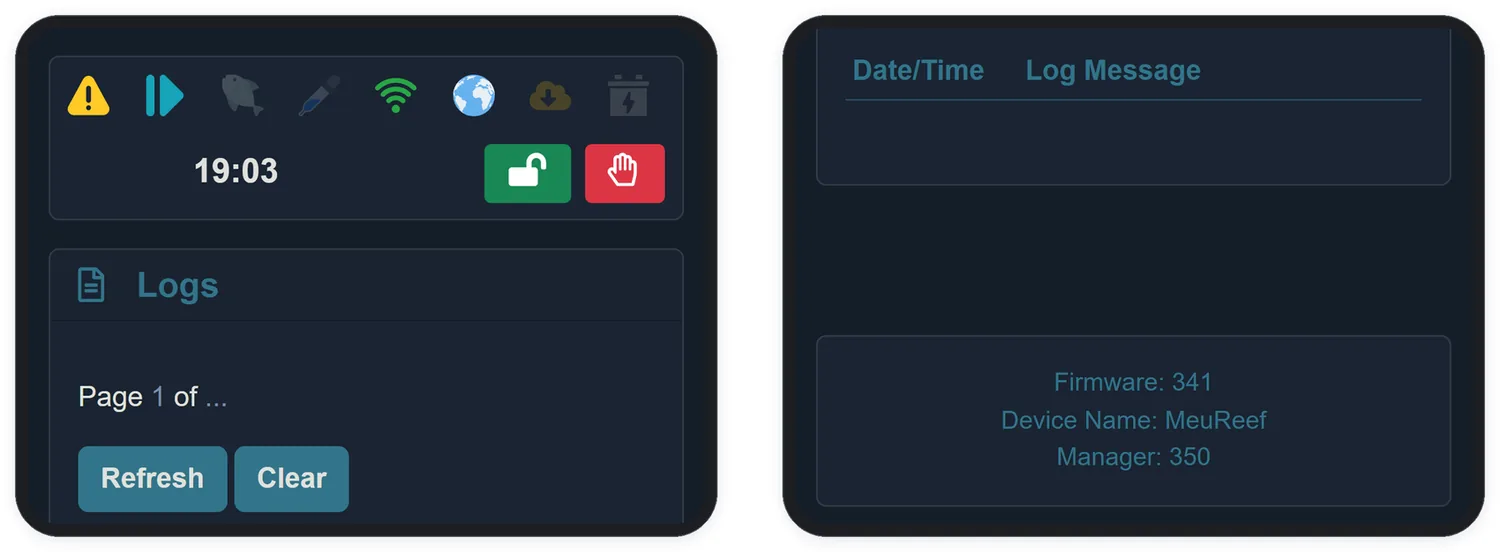

  • Registra todo: registros de eventos y gráficos hora a hora de cada sensor.

1.2 Qué no hace

Tener claros los límites del equipo forma parte de usarlo bien.

  • No mide lo que no tiene sensor. Los parámetros sin módulo instalado se pueden introducir manualmente (Capítulo 12), pero quien mide eres tú.
  • No sustituye tu criterio. Las reglas ejecutan exactamente lo que configuraste, ni más ni menos. Empieza simple y evoluciona.
  • No es un UPS (sistema de alimentación ininterrumpida). El módulo Failover gestiona la energía de la batería que ya tienes; quien sostiene el acuario durante el corte es tu UPS.
  • No exime de las buenas prácticas eléctricas. Los magnetotérmicos, el diferencial y la toma de tierra siguen siendo obligación de la instalación del acuario.

1.3 Local Manager y nube: dos caminos, el mismo equipo

Puedes acceder al Aquarino Controller de dos formas, y las pantallas son las mismas en ambas:

AccesoCuándo usarlo
Local Manager: por la dirección IP del equipo, en cualquier navegador de tu redEn el día a día, en casa. Funciona sin internet y es ideal para dejarlo abierto en una tableta junto al acuario
Aplicación Aquarino: en el móvil, desde cualquier lugarFuera de casa, y para las funciones de cuenta: compartir el acceso, notificaciones push y Telegram, varios equipos en una sola lista
CAPÍTULO 2

Contenido de la caja y componentes

2.1 Qué viene en la caja

  • Central Aquarino Controller;
  • Fuente de alimentación multivoltaje 12 V / 5 A;
  • Powerbar V8 con cable de red CAT5E apantallado de 2 metros;
  • Sensor de temperatura PRO con cable de 2 metros.

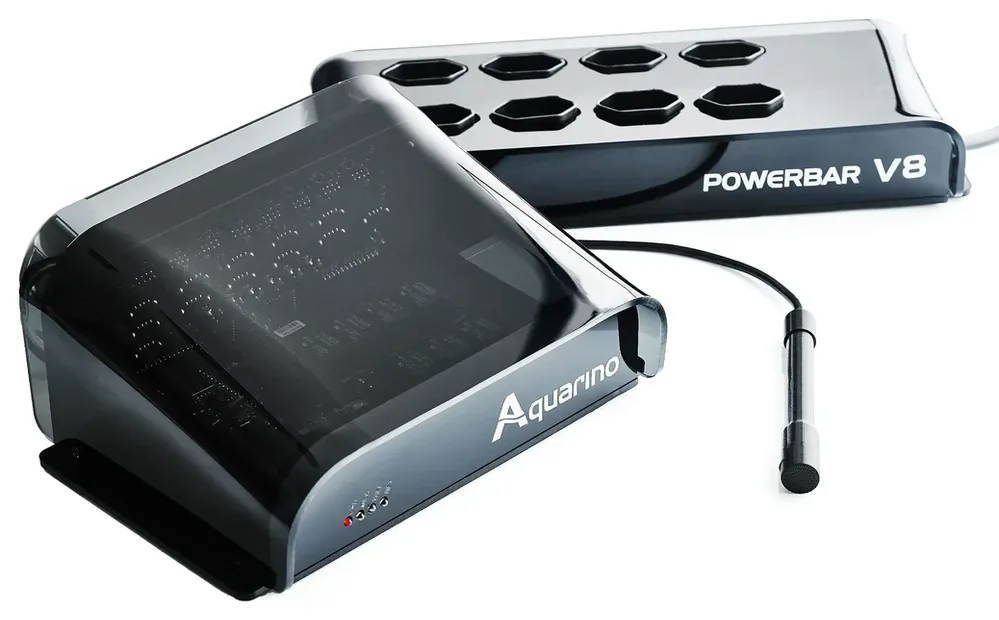

El kit Aquarino: la central de control y la Powerbar V8, con el sensor de temperatura PRO.
El kit Aquarino: la central de control y la Powerbar V8, con el sensor de temperatura PRO.

2.2 Panel de LED

Cuatro luces en el frente de la central cuentan el estado del equipo sin que tengas que abrir ninguna pantalla:

LEDComportamiento
CPU (rojo)Parpadea continuamente: es la señal de que el procesador está vivo. Si deja de parpadear, el equipo se ha bloqueado
DISK (amarillo)Se enciende durante la lectura y la grabación de los archivos de configuración e histórico
WIFI (verde)Fijo: conectado a tu red. Parpadeando: en modo de configuración, creando su propia red (Capítulo 8). Apagado: ha perdido la red; el equipo intenta reconectar cada 1 minuto
NET (azul)Encendido cuando hay acceso a internet. Apagado, el equipo sigue funcionando en la red local, pero no envía correos ni aparece en la aplicación fuera de casa

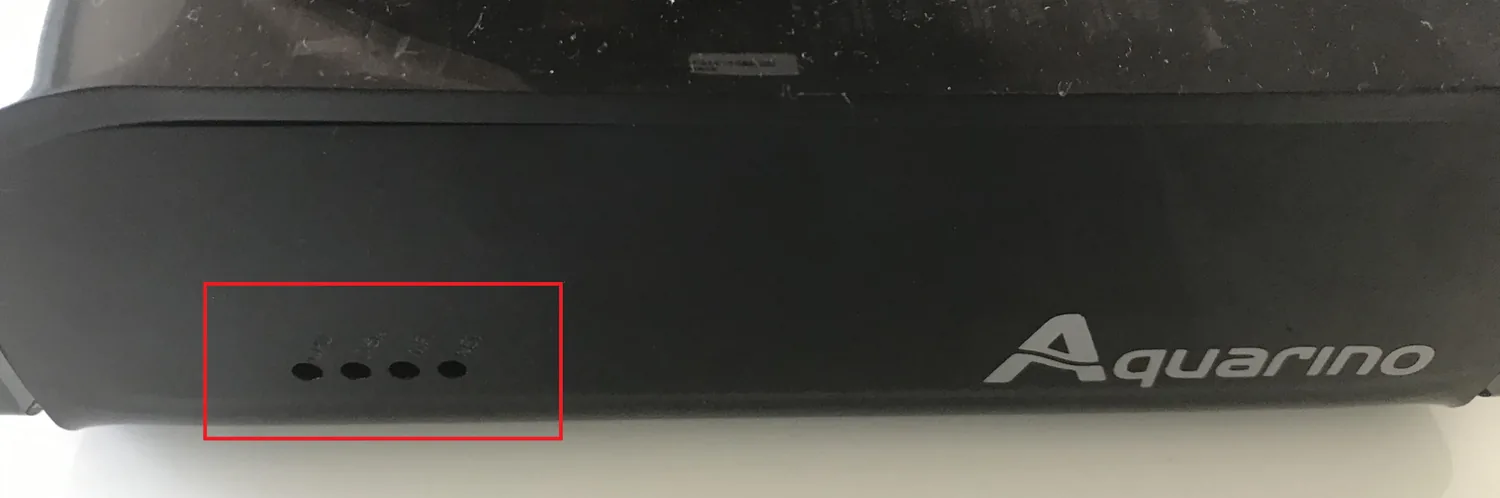

El panel de LED: CPU, DISK, WIFI y NET.
El panel de LED: CPU, DISK, WIFI y NET.

2.3 Conectores y puertos

Todos los puertos de la central están identificados por su nombre, y cada uno tiene una función exclusiva:

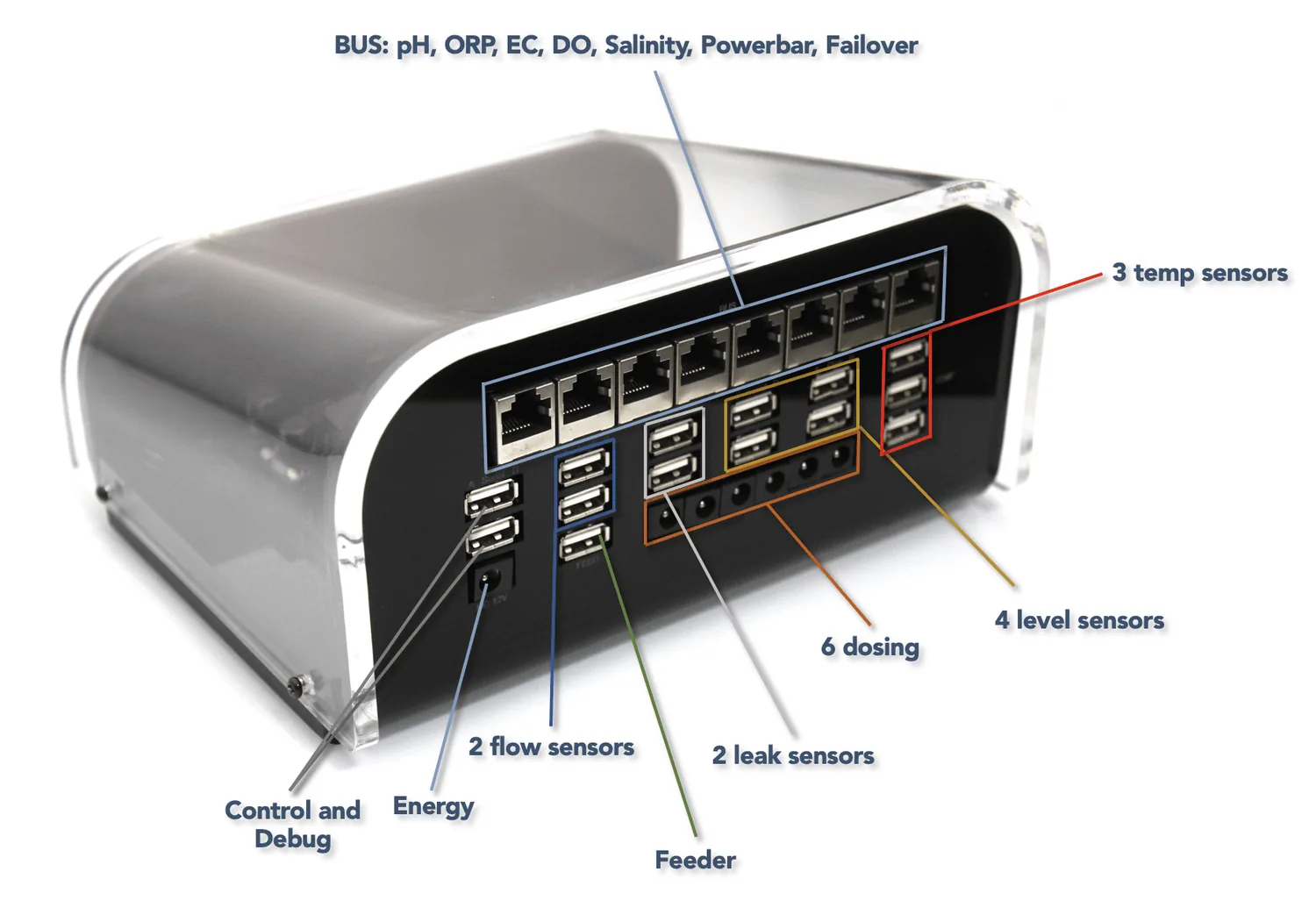

El panel trasero concentra todas las conexiones de la central.
El panel trasero concentra todas las conexiones de la central.
PuertoCantidadPara qué sirve
TEMP3Sensores de temperatura
FLOW2Sensores de caudal / flujo de agua
LEAK2Sensores de detección de fugas
LEVEL4Sensores de nivel
FEED1Alimentador automático de peces
BUS8Módulos Aquarino: Powerbar, Failover y módulos de medición (pH, ORP, EC, TDS, O2)
DOS (P4)6Bombas dosificadoras de 12 V
DC 12V1Fuente de alimentación que acompaña al producto

2.4 Fijación

Aquarino se diseñó para estar a la vista, no escondido dentro del mueble. Se entrega con pies de silicona para el uso en horizontal, sobre cualquier superficie plana, y con taladros en la parte inferior para la fijación en vertical.

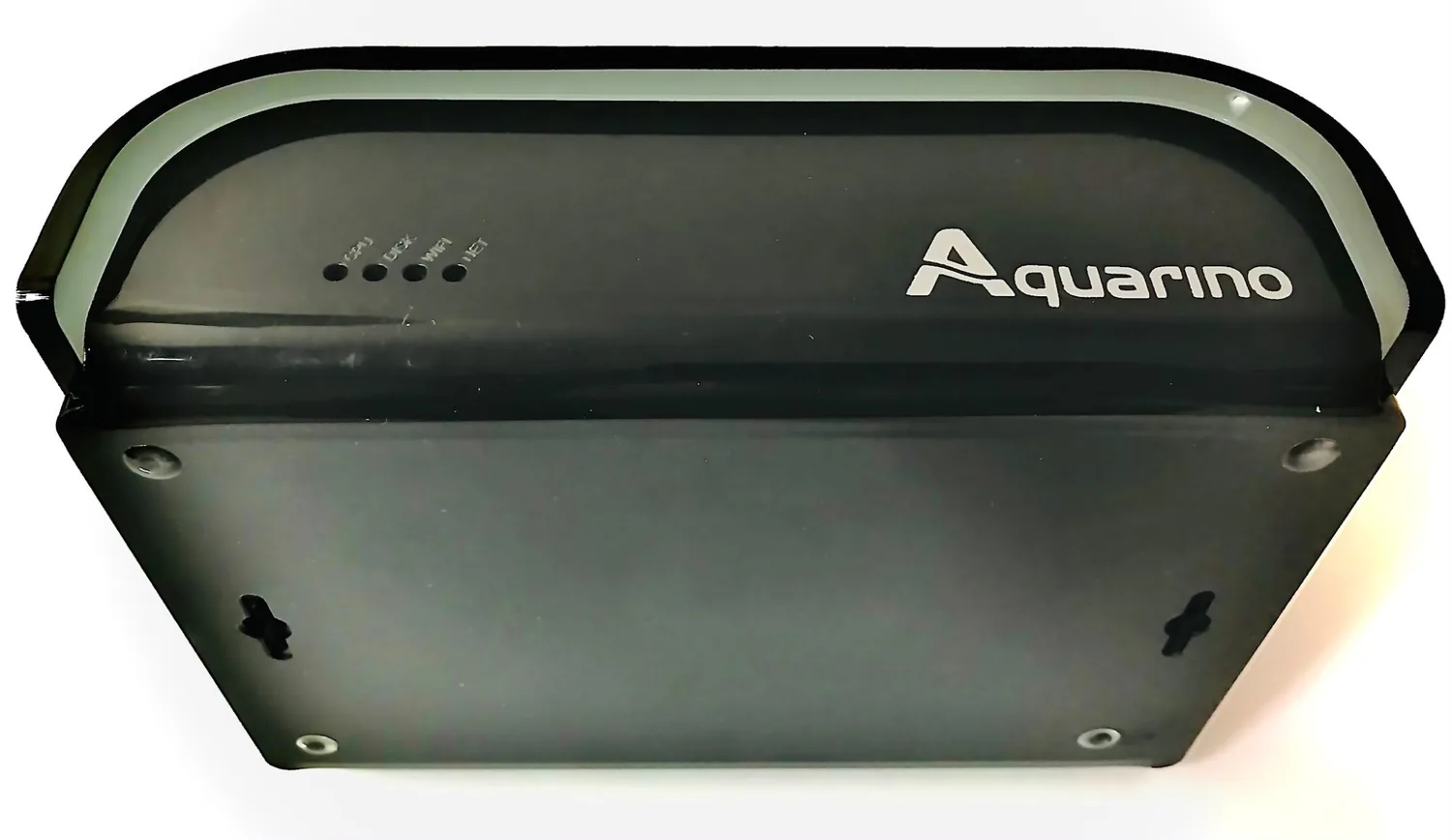

En horizontal sobre los pies de silicona, o en vertical mediante los taladros inferiores.
En horizontal sobre los pies de silicona, o en vertical mediante los taladros inferiores.
CAPÍTULO 3

Cómo decide el Controller

Antes de entrar en las pantallas, conviene entender la lógica que gobierna el equipo. Cinco minutos con este capítulo evitan la mayoría de las confusiones de quien empieza.

3.1 Automático × Manual

El sistema trabaja en uno de estos dos modos:

ModoQué significa
AutomáticoEl estado normal. Los horarios, temporizadores, ciclos y reglas de automatización mandan sobre los enchufes y las dosificadoras
ManualHas tomado el control: al encender o apagar un enchufe con la mano, el sistema congela el estado de los enchufes y suspende todas las reglas hasta que devuelvas el control al automático

El modo manual existe para el mantenimiento: sifonar, limpiar el skimmer, cambiar agua. Apagas lo que necesitas, haces el trabajo y vuelves al automático.

3.2 El orden de precedencia

Cuando más de una cosa quiere mandar sobre el mismo enchufe, gana quien esté más arriba en esta lista:

  1. Manual: tu orden directa está por encima de todo.
  2. Alimentación: durante el periodo de alimentación, los enchufes marcados para apagarse permanecen apagados, digan lo que digan las reglas.
  3. Failover: durante un corte de luz, los enchufes sin permiso de batería se apagan.
  4. Retardo (delay): un enchufe con una cuenta de retardo en curso espera a que termine.
  5. Reglas de automatización: en el orden en que aparecen en la pantalla Rules.
  6. Modo del enchufe: horario, temporizador, ciclo, siempre encendido o siempre apagado.

3.3 Emergencia

El botón rojo de la esquina superior derecha de todas las pantallas es la Parada de Emergencia (Emergency Stop): apaga todos los enchufes, interrumpe cualquier dosificación en curso, cancela el alimentador y pone el sistema en modo manual, de inmediato y sin pedir confirmación.

3.4 Modo protegido

El candado de la barra superior bloquea el sistema frente a cambios accidentales — o curiosos. Con el candado cerrado, el equipo ignora cualquier orden: enchufes, dosificadoras, configuraciones. La única acción aceptada es desbloquear, con la contraseña.

  1. Toca el candado abierto (verde) en la barra de estado.
  2. Escribe la contraseña del equipo —de fábrica, aquarino— y toca Lock (Bloquear).
  3. El candado queda rojo y cerrado: el sistema está protegido. Para liberarlo, tócalo de nuevo y escribe la contraseña.

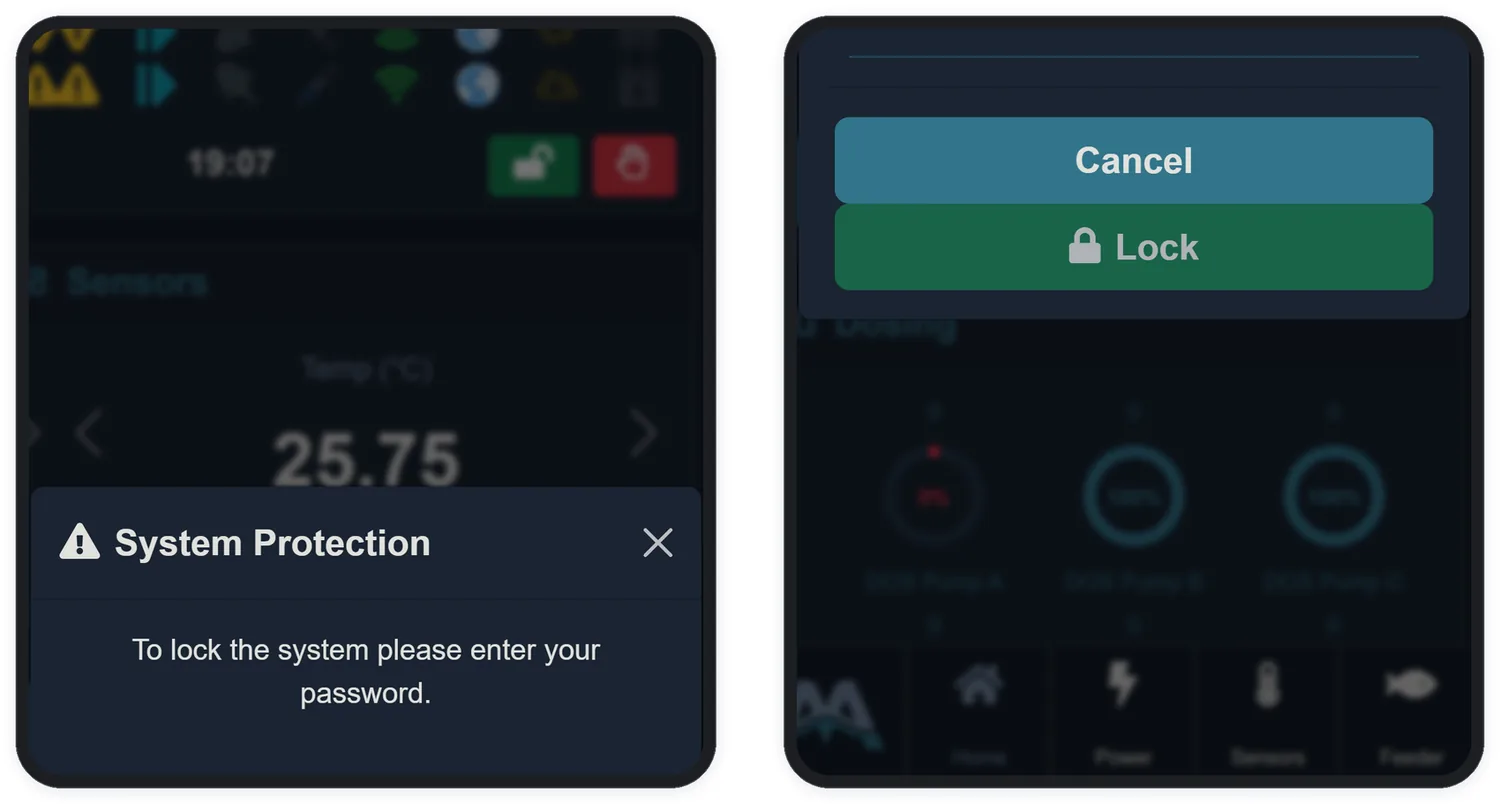

El modo protegido pide la contraseña para bloquear, y también para desbloquear.
El modo protegido pide la contraseña para bloquear, y también para desbloquear.
PARTE II

Instalación

El lugar correcto, la energía bajo control y cada sensor en su puerto.

CAPÍTULO 4

Dónde y cómo instalar

Coloca la central sobre una superficie plana, seca y de fácil acceso, en una zona destinada a equipos electrónicos. A diferencia de los aparatos que viven escondidos en el mueble, Aquarino se diseñó para estar a la vista, pero algunas precauciones siguen valiendo:

EvitaPor qué
Lugares expuestos a salpicaduras o por encima de la lámina de aguaEs un equipo electrónico; la humedad constante reduce su vida útil
Pasar los cables de los sensores junto a los cables de corrienteLa interferencia eléctrica degrada las lecturas, sobre todo las de temperatura y las de las sondas
Estirar los cables de comunicación más allá de 5 metrosPowerbar, Failover y los extensores de sensores tienen un límite de 5 metros para una comunicación fiable
  1. Coloca la central: en horizontal sobre los pies de silicona, o en vertical mediante los taladros inferiores.
  2. Conecta la fuente de 12 V al puerto DC 12V y al enchufe de pared.
  3. Espera unos segundos: el equipo emite un pitido y el LED verde de Wi-Fi empieza a parpadear, indicando que está listo para configurarse (Capítulo 8).
CAPÍTULO 5

Powerbar: los enchufes de tu acuario

La Powerbar V8 es la regleta de distribución y control de energía de Aquarino: ocho enchufes gobernados individualmente por la central. El Controller admite dos Powerbar, con un total de 16 enchufes.

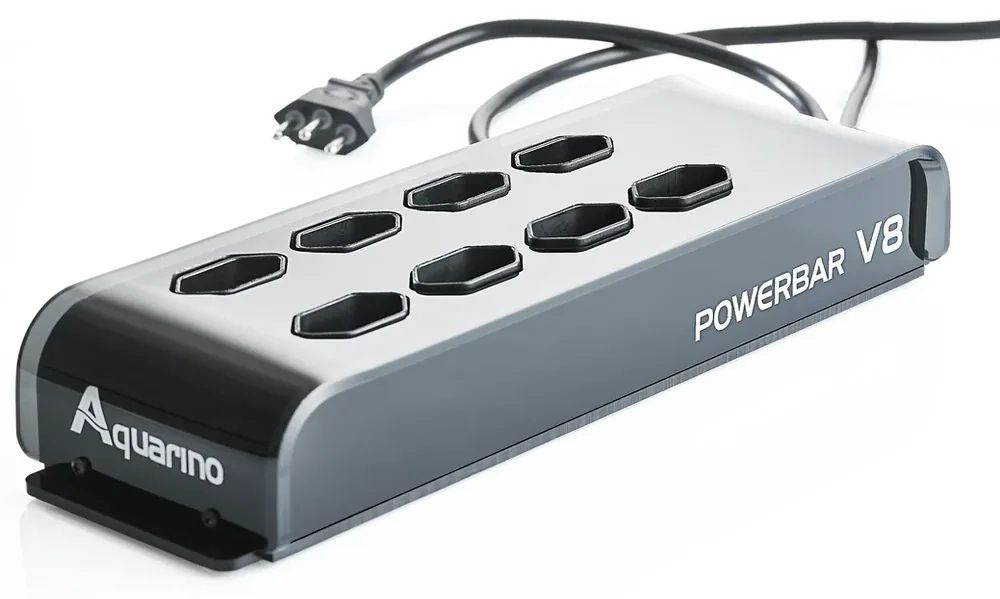

La Powerbar V8: ocho enchufes controlados individualmente.
La Powerbar V8: ocho enchufes controlados individualmente.

5.1 Instalación

  1. Desconecta tu Aquarino de la corriente.
  2. En la Powerbar, elige el selector de dirección: A para los enchufes 1 a 8, B para los enchufes 9 a 16.
  3. Conecta el cable de red suministrado entre la Powerbar y un puerto BUS de la central.
  4. Conecta el cable de alimentación de la Powerbar a tu red eléctrica (110 V o 220 V).
  5. Vuelve a conectar el Aquarino.

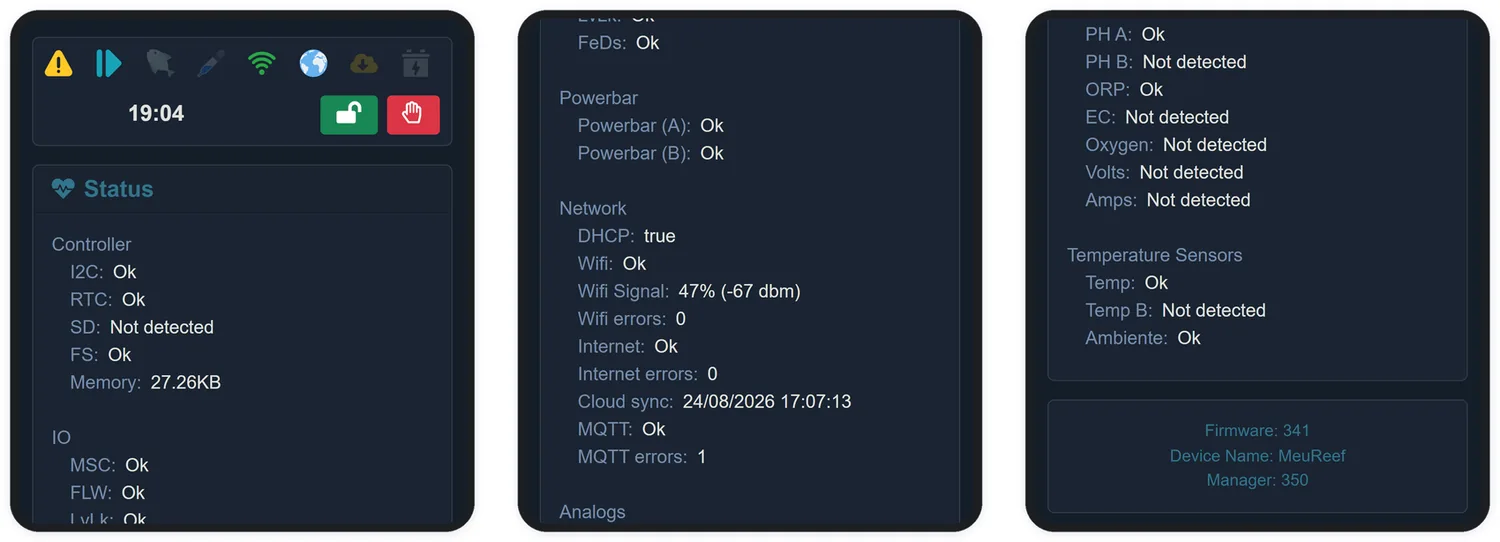

  6. Confirma la detección en System → System Status, en el bloque Powerbar.
CaracterísticaValor
Enchufes por Powerbar8
Powerbar por central2 (selectores A y B)
Alimentación110 V o 220 V
Carga máxima por Powerbar10 A
Cable de comunicación2 m incluido; máximo de 5 m
FijaciónHorizontal o vertical, con taladros propios
CAPÍTULO 6

Sensores de temperatura, caudal, fugas y nivel

Los sensores de este capítulo se conectan a los puertos USB identificados de la central. La instalación sigue siempre el mismo ritual —apagar, conectar, encender, comprobar— y por eso se resume una sola vez:

6.1 Temperatura (puertos TEMP)

Monitorizar la temperatura es la necesidad más básica de cualquier acuario, y el kit ya incluye un sensor de categoría A. Los tres puertos TEMP admiten sensores de las categorías A, B y C:

  • Los sensores de la misma categoría se promedian automáticamente, algo útil en acuarios grandes para leer la temperatura en más de un punto y trabajar con la media.
  • Los sensores de categorías distintas aparecen como lecturas independientes (Temp A, Temp B, Temp C); por ejemplo: acuario, sumidero y ambiente.

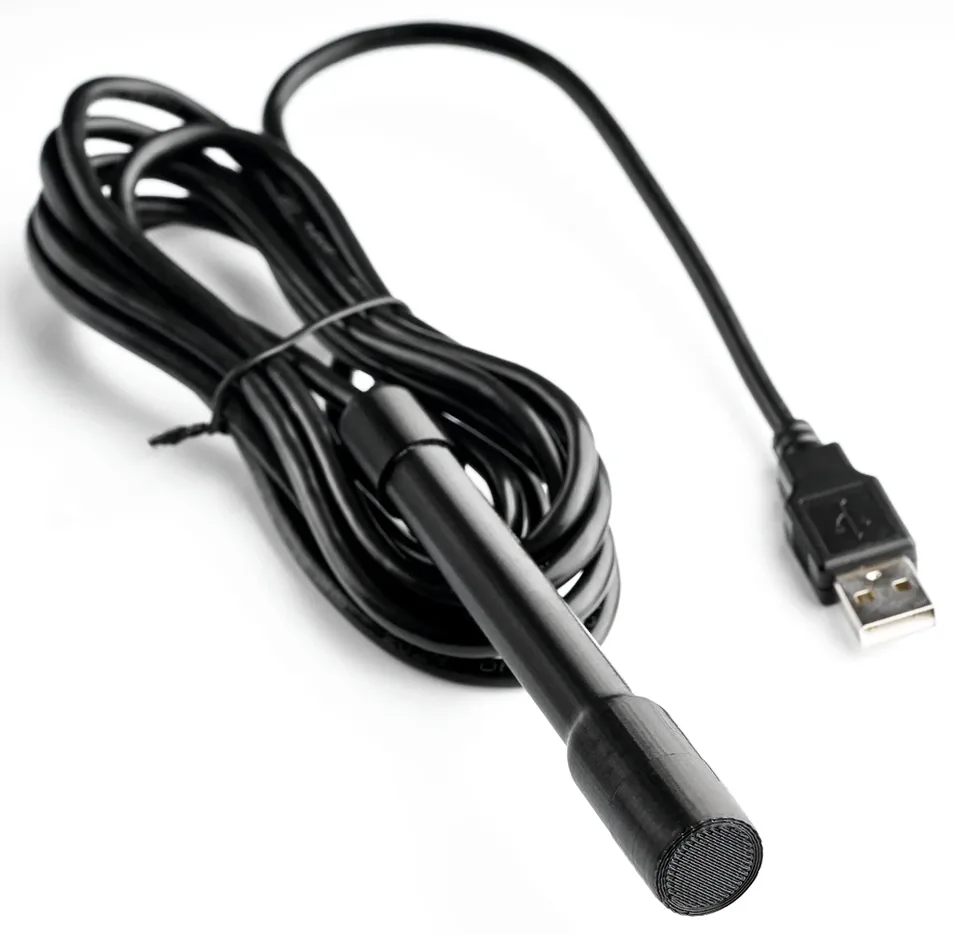

El sensor de temperatura PRO que acompaña al producto.
El sensor de temperatura PRO que acompaña al producto.
CaracterísticaValor
Precisión12 bits — 0,0625 °C
ActualizaciónCada 60 segundos
CategoríasA, B y C

6.2 Caudal / flujo (puertos FLOW A y B)

Los sensores de caudal miden el flujo en la tubería: el caudal real del retorno, el flujo ideal del enfriador o del filtro UV. Usa el modelo adecuado al diámetro de tu tubería:

ModeloCaudal máximo
DN1530 L/min — 1.800 L/h
DN2060 L/min — 3.600 L/h
DN25120 L/min — 7.200 L/h
DN32120 L/min — 7.200 L/h
DN40200 L/min — 12.000 L/h

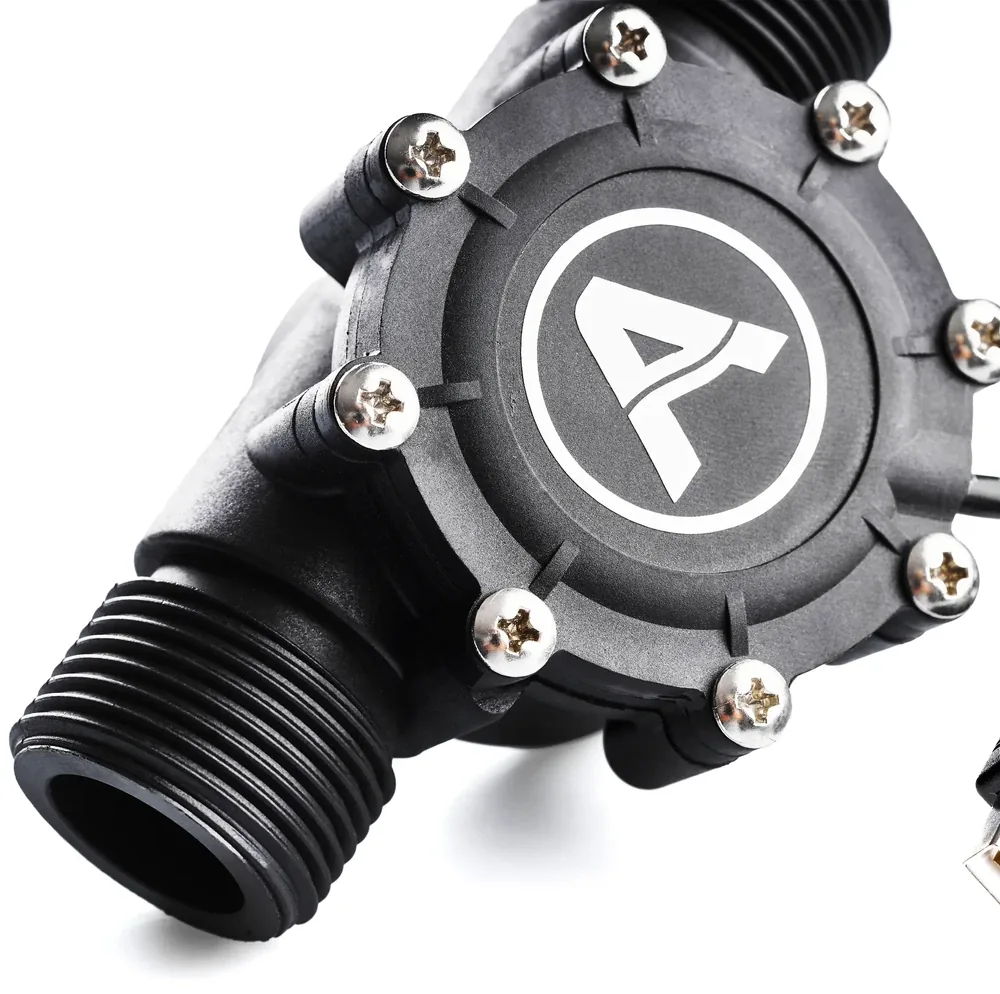

Sensor de caudal, instalado en línea con la tubería.
Sensor de caudal, instalado en línea con la tubería.

Después de conectarlo, configura el modelo en System → Calibration → Flow (Capítulo 20) y comprueba la lectura en la pantalla Sensors.

6.3 Detección de fugas (puertos LEAK A y B)

La pesadilla de todo acuarista es una fuga silenciosa. Los dos puertos LEAK permiten vigilar dos puntos distintos; por ejemplo, el suelo del mueble y la zona del sumidero.

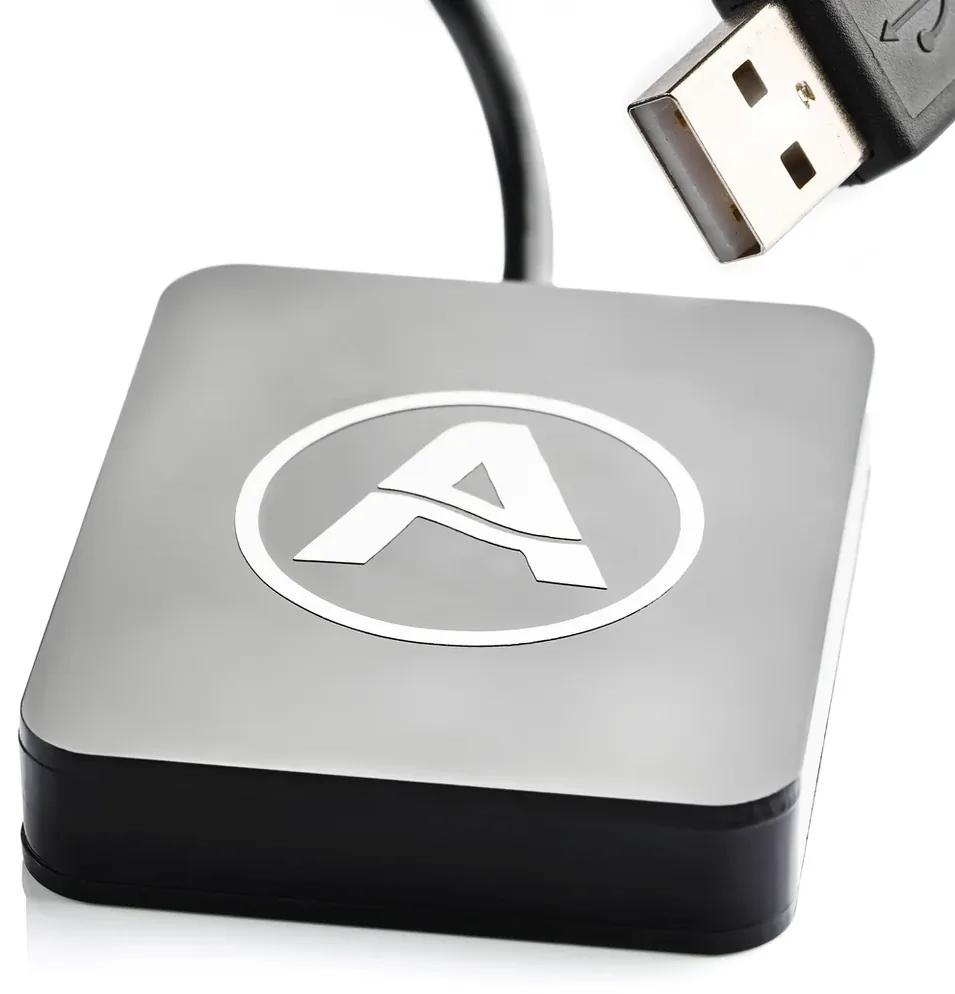

El sensor de fugas queda a ras del suelo, con la cara metálica hacia abajo.
El sensor de fugas queda a ras del suelo, con la cara metálica hacia abajo.
  • Instálalo con la cara metálica hacia abajo, a ras del suelo.
  • Elige el punto teniendo en cuenta la pendiente del suelo: el agua corre hacia allí.
  • Para probarlo, toca la parte metálica con la yema del dedo mojada y comprueba el aviso en la pantalla Sensors.

6.4 Nivel magnético MAG (puertos LEVEL A y B)

El sensor de nivel MAG detecta el agua a través del cristal, sin contacto con ella: ideal para vigilar el nivel del rebosadero o del depósito de reposición sin meter nada en el agua.

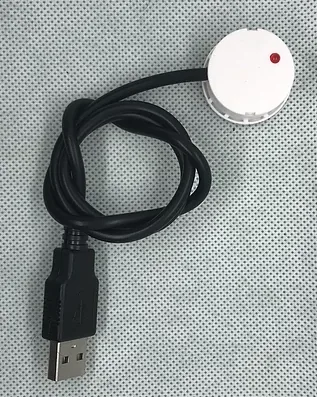

El sensor MAG se pega por fuera del cristal.
El sensor MAG se pega por fuera del cristal.
  • Indicado para cristales de hasta 5 mm (ajustable hasta 10 mm).
  • Cable de 40 cm; usa el extensor USB, con un máximo de 5 metros.
  • Conéctalo a los puertos LEVEL A o LEVEL B.

6.5 Nivel óptico (puertos LEVEL C y D)

El sensor óptico es el de precisión: detecta el nivel en un punto exacto, ideal para el control de la reposición por evaporación en el sumidero o para el depósito de balling.

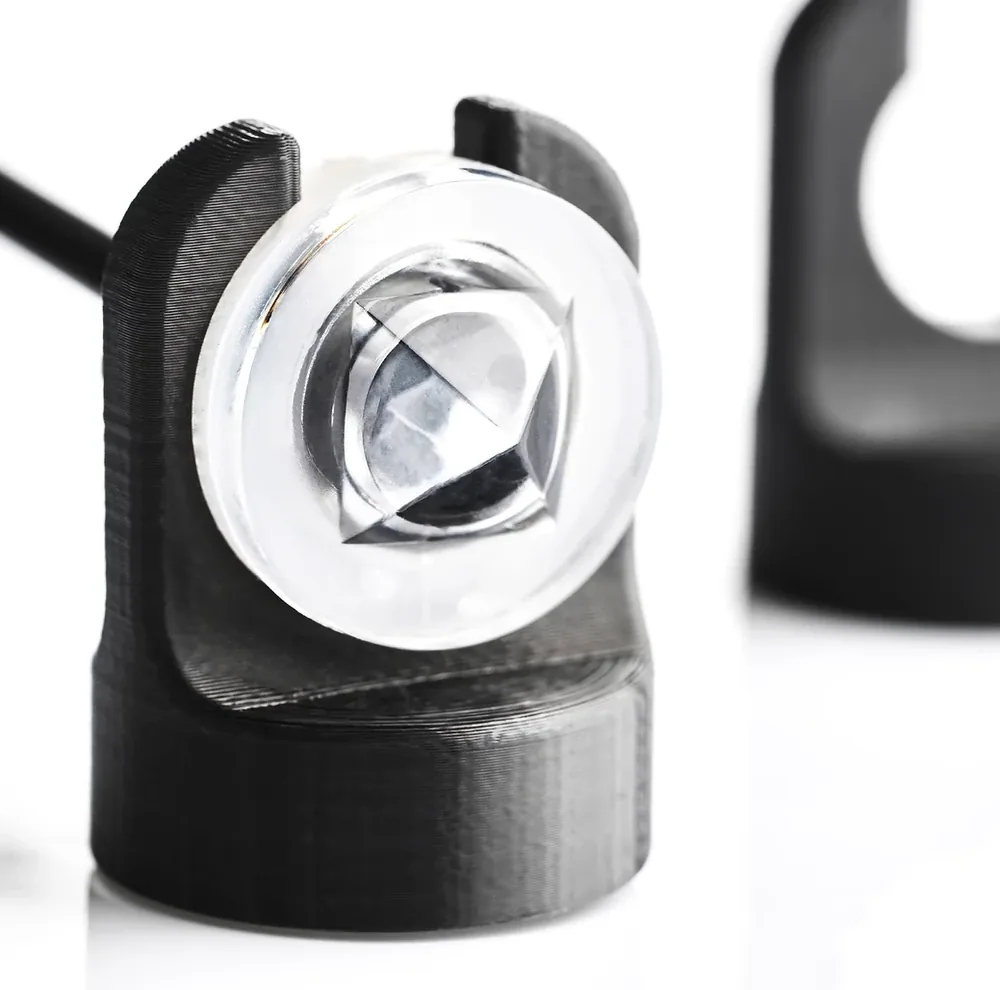

El sensor óptico, con soporte magnético incluido.
El sensor óptico, con soporte magnético incluido.
  • Cable de 3 metros, con soporte magnético incluido.
  • Con extensor USB, una longitud total máxima de 5 metros.
  • Conéctalo a los puertos LEVEL C o LEVEL D.
CAPÍTULO 7

Módulos de medición y Failover

7.1 Módulos de medición (puertos BUS)

Los puertos BUS reciben los módulos que amplían lo que el Controller ve del agua. Cada módulo instalado hace que el sensor correspondiente "despierte" en la pantalla Sensors; la detección es automática, al arrancar el equipo:

MóduloQué mideUnidades
pH (A y B)pH del agua — hasta dos módulos independientespH
ORPPotencial de oxidación-reducciónmV
ECConductividad / salinidadµS/cm, mS/cm, ppt, gravedad específica, kg/m³
TDSSólidos disueltos totales — ideal para agua de ósmosisppm
Oxígeno (SAT/DO)Saturación de oxígeno disuelto% o mg/L
Aquarino KHAlcalinidad, medida por el Aquarino KH integrado (Capítulo 24)dKH, ppm, mEq/L

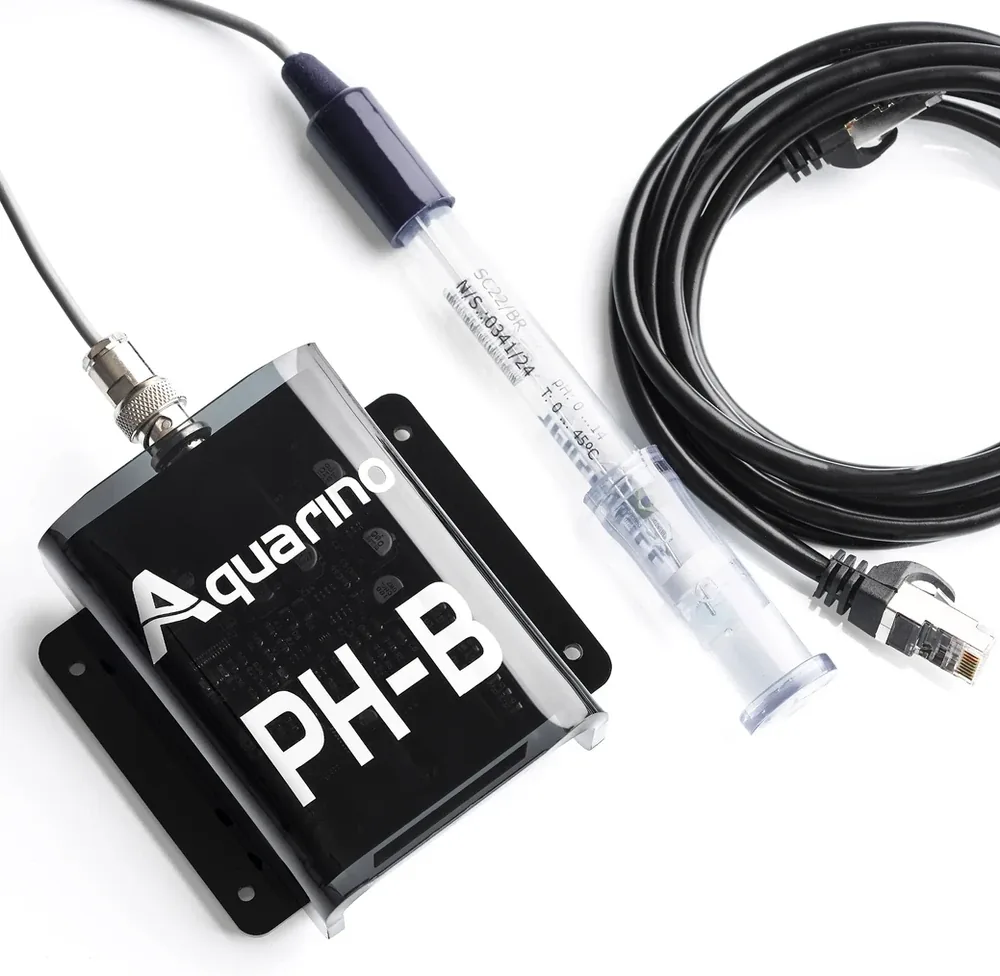

Módulo de lectura de pH: la sonda que se conecta al bus BUS.
Módulo de lectura de pH: la sonda que se conecta al bus BUS.
  1. Desconecta tu Aquarino.
  2. Conecta el módulo a cualquier puerto BUS.

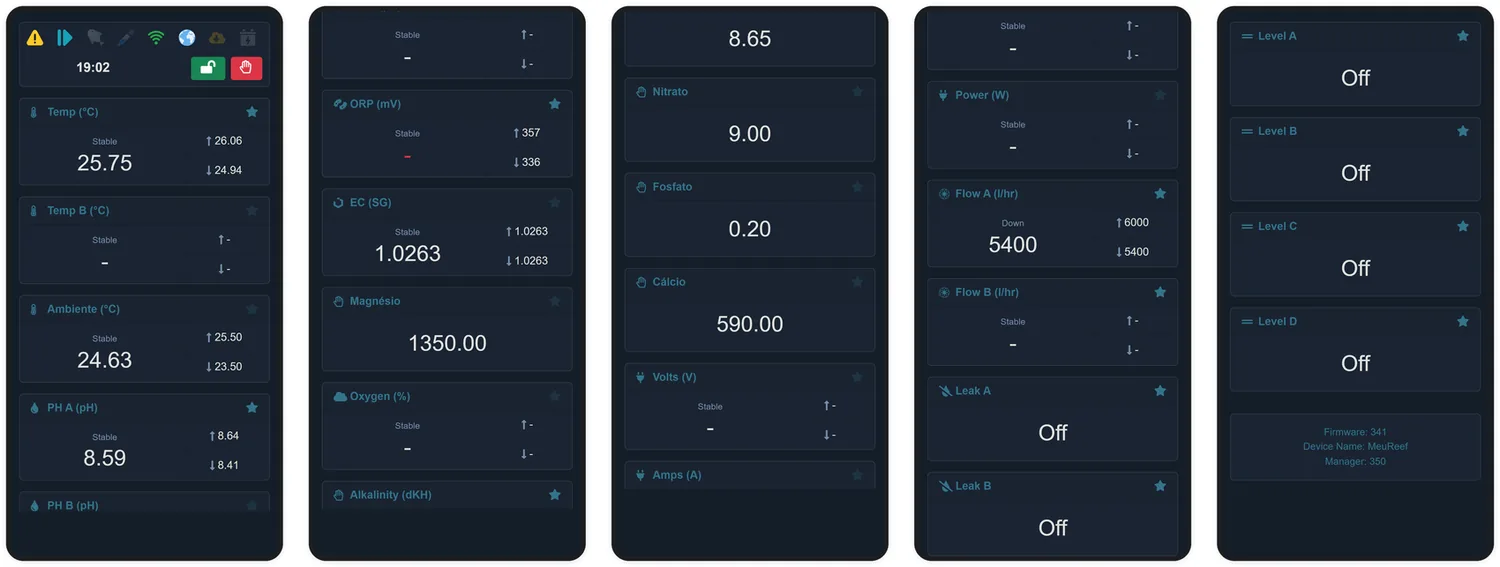

  3. Enciéndelo de nuevo y comprueba la lectura en la pantalla Sensors.
  4. Calibra la sonda antes de fiarte de las lecturas: el Capítulo 20 trae el paso a paso de cada una.

7.2 Módulo Failover

El Failover es la inteligencia del UPS de tu acuario: vigila la tensión, la corriente y el consumo (kWh), detecta el corte de luz y apaga los enchufes que has marcado como no esenciales, para que la batería dure más para lo que importa.

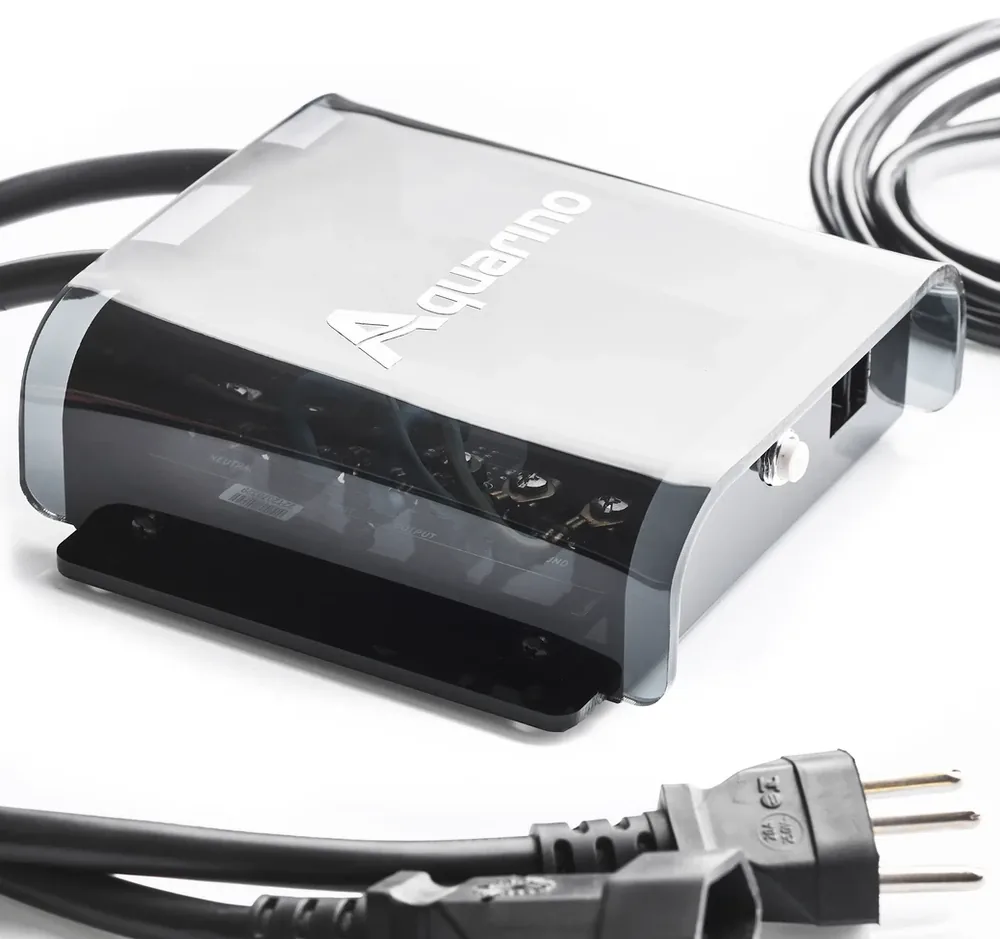

El módulo Failover, instalado entre la red eléctrica y el UPS.
El módulo Failover, instalado entre la red eléctrica y el UPS.
  1. Desconecta tu Aquarino.
  2. Conecta el cable de red del módulo Failover a un puerto BUS de la central.
  3. Conecta la clavija macho del módulo a la red eléctrica.
  4. Conecta la toma hembra del módulo al UPS.
  5. Conecta la Powerbar y el Aquarino al UPS.
  6. Enciende el Aquarino y calibra la tensión en System → Calibration (Capítulo 20).
CaracterísticaValor
Corriente máxima25 A
TensiónMultivoltaje — detecta 110 V o 220 V automáticamente
Cable de comunicaciónMáximo de 5 metros
Sensores que habilitaVolts, Amps y Power (consumo en W y kWh)

El comportamiento del sistema durante un corte de luz —y cómo configurar cada enchufe para él— está en el Capítulo 23.

PARTE III

Primer acceso

Poner el equipo en tu red y conocer el camino hasta las pantallas.

CAPÍTULO 8

Conectar a tu red Wi-Fi

Recién encendido, el Aquarino Controller todavía no conoce tu red. Por eso crea una red Wi-Fi propia, llamada Aquarino, para que entres y le entregues las credenciales. Todo el proceso lleva pocos minutos.

8.1 Antes de empezar

  • El equipo debe estar encendido, con el LED verde de Wi-Fi parpadeando: es la señal de que la red Aquarino está en el aire;
  • Ten a mano el nombre y la contraseña de tu red Wi-Fi;
  • Confirma que tu red es de 2,4 GHz: el equipo no se conecta a redes de 5 GHz;
  • Ten un correo electrónico que consultes de verdad: será el vínculo entre el equipo y tú.

8.2 Paso a paso

  1. En el móvil o el portátil, abre la configuración de Wi-Fi y conéctate a la red Aquarino. No tiene contraseña y no tiene internet: cuando el aparato te avise, elige permanecer conectado.
  2. Abre el navegador y escribe la dirección http://192.168.0.1. Aparece la pantalla inicial del Local Manager.
  3. Abre el menú System (Sistema). En el campo User E-Mail, indica tu correo electrónico y guarda. El equipo quedará vinculado a ese correo como propietario, y es adonde irán los avisos.
  4. En el campo Device Name, dale un nombre a tu equipo: hasta 10 caracteres, sin espacios. Ejemplo: MiReef. Es el nombre que identifica el equipo en el soporte y en la aplicación.

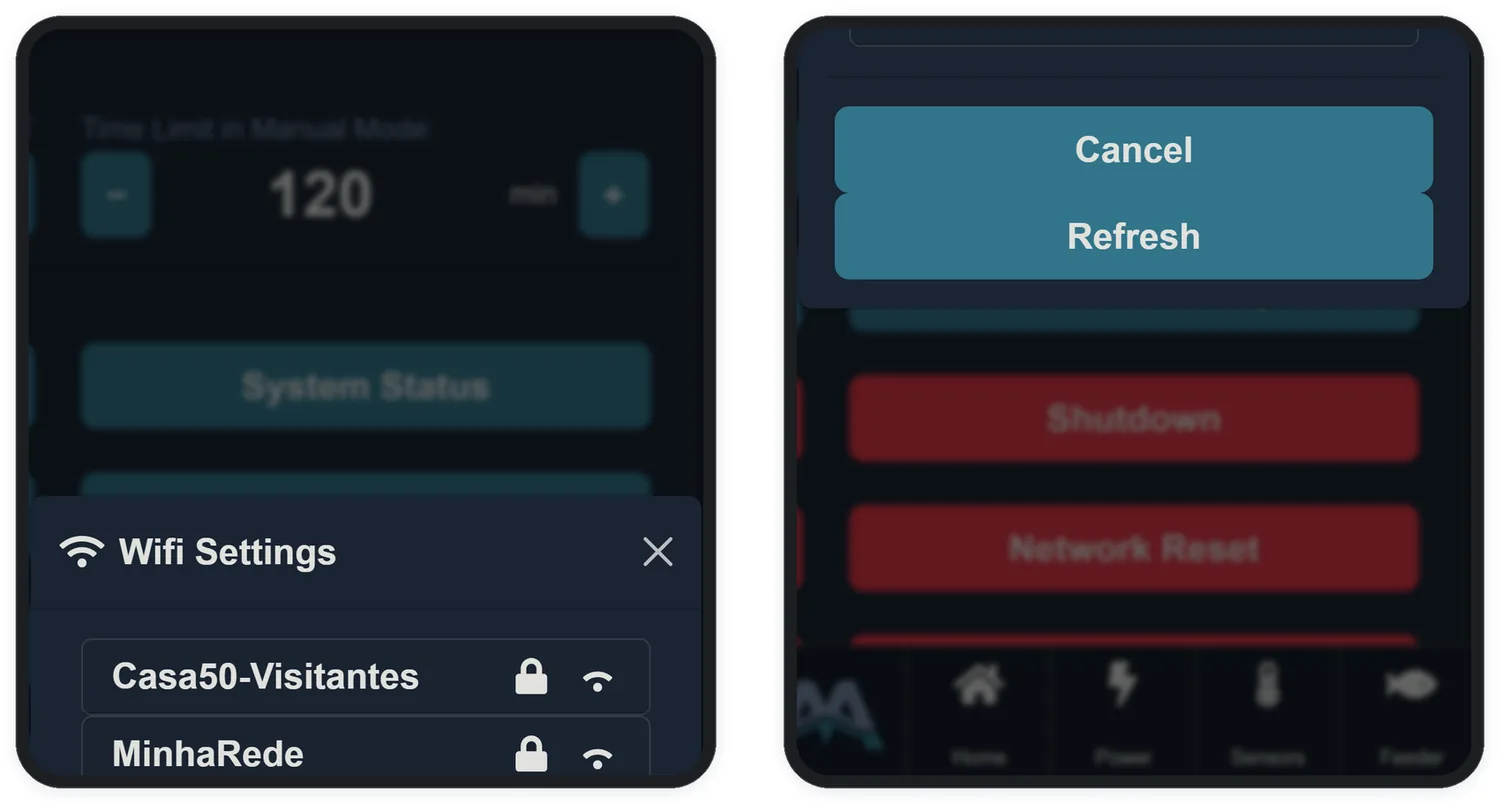

  5. Aún en System, toca Wifi Settings. Espera al escaneo, selecciona tu red en la lista, escribe la contraseña y toca Save (Guardar).
  6. El equipo se reinicia y entra en tu red. Al final suena el pitido y el LED verde queda fijo: conectado. El LED azul encendido indica que también hay internet.

8.3 El correo de bienvenida

Con internet, el equipo envía a tu correo las instrucciones de acceso: la dirección del Local Manager (su IP en tu red) y la dirección del acceso por la nube. Guarda ese correo, y si la IP cambia en el futuro, llegará un nuevo aviso por su cuenta.

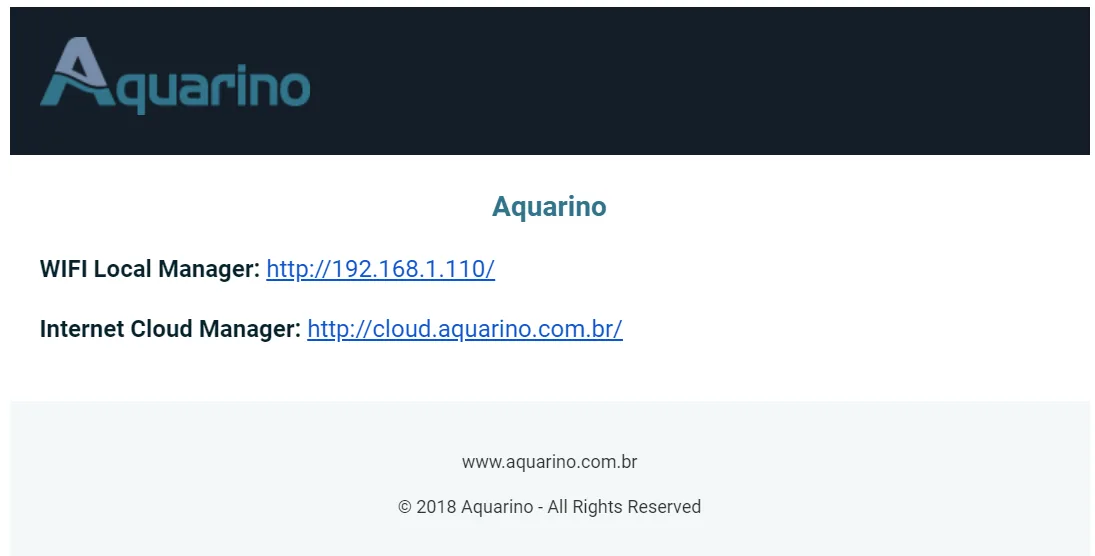

El correo de bienvenida trae las dos direcciones de acceso de tu equipo.
El correo de bienvenida trae las dos direcciones de acceso de tu equipo.

8.4 Requisitos de tu red

RequisitoDetalle
Solo 2,4 GHzSi tu router es de doble banda, usa la banda de 2,4 GHz: en muchos modelos basta con crear un nombre de red separado para ella
Nombre sin caracteres especialesEvita espacios y acentos en el nombre de la red (SSID), conforme a la RFC 1738. Si es necesario, renombra la red en el router
Señal razonable en el lugar del equipoLas redes con señal muy débil (por debajo de −75 dBm) no aparecen en la lista. La señal débil es la causa más común de caídas después de la instalación
Canal de 20 MHz, modo B/G/NLos routers en modo mixto de ancho de canal (20/40 MHz) pueden provocar desconexiones aleatorias. Fija 20 MHz si notas caídas
CAPÍTULO 9

Local Manager, aplicación y barra de estado

9.1 Local Manager

El Local Manager es la interfaz que el propio equipo sirve en tu red: escribe su IP en cualquier navegador —portátil, móvil, tableta, cualquier sistema— y listo. Funciona de forma independiente de internet: si tu conexión se cae, el control del acuario sigue intacto en la red local.

9.2 Aplicación Aquarino

La aplicación Aquarino, para Android y iPhone, reúne todos tus equipos en una sola lista y alcanza el Controller desde cualquier lugar, por la nube. Es por ella por donde compartes el acceso con otras personas, recibes notificaciones push y vinculas Telegram. El manual de la aplicación es un documento propio; aquí, siempre que una función dependa de ella, el texto lo avisa.

9.3 El menú

La navegación es la misma en el Local Manager y en la aplicación. Son diez áreas:

El menú del Aquarino Controller.
El menú del Aquarino Controller.
ÁreaQué encuentras
Home (Principal)Panorama general: sensores favoritos, alimentación, enchufes y dosificadoras (Capítulo 10)
Power (Enchufes)Estado y configuración de los 16 enchufes (Capítulo 11)
Sensors (Sensores)Lecturas, favoritos y avisos (Capítulo 12)
Feeder (Alimentación)El modo alimentación y sus horarios (Capítulo 13)
Dosing (Dosificadoras)Las 6 bombas dosificadoras (Capítulo 14)
Rules (Reglas)Las reglas de automatización (Capítulo 15)
Logs (Registros)El registro de eventos (Capítulo 17)
Graphs (Gráficos)El histórico de los sensores (Capítulo 16)

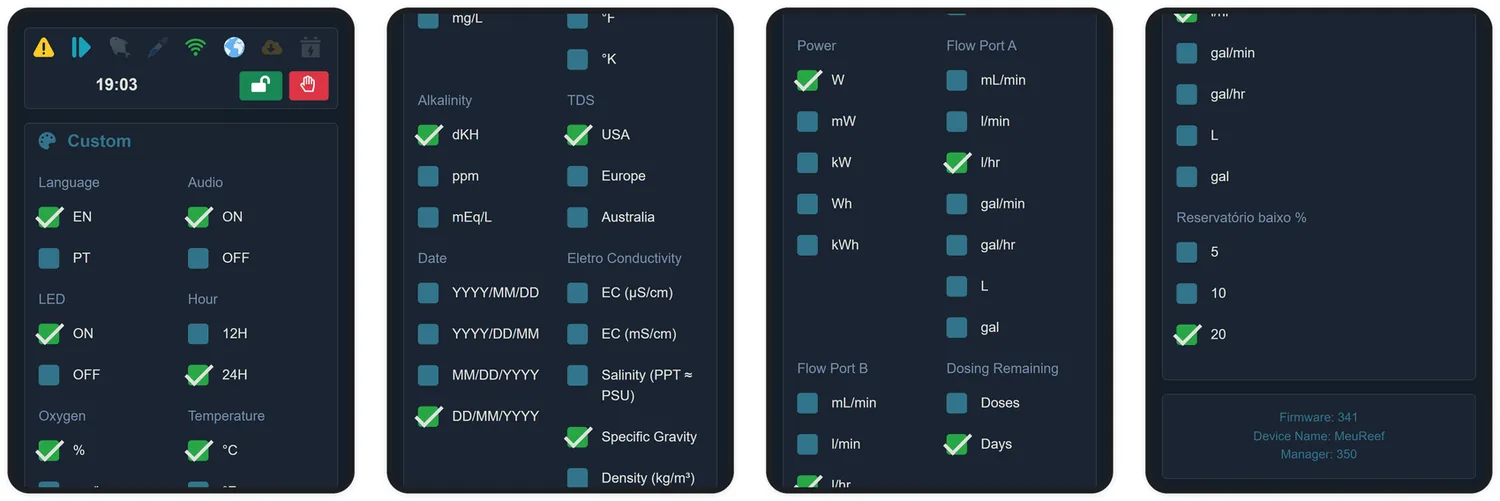

Custom.Unidades, idioma y preferencias (Capítulo 18)
System (Sistema)Red, contraseña, calibración, mantenimiento (Capítulo 19)

9.4 La barra de estado

Presente en todas las pantallas, la barra de estado resume el equipo de un vistazo: ocho iconos de notificación, el reloj, el candado del modo protegido y el botón de emergencia.

IconoEncendido significaAl tocarlo
AvisoAlgún sensor fuera de los límites configuradosAbre la pantalla Sensors
ReglasReglas en conflicto entre sí (Capítulo 15)Abre la pantalla Rules
AlimentaciónPeriodo de alimentación en cursoAbre la pantalla Feeder
DosificadoraDosificación en marcha en este momentoAbre la pantalla Dosing
Wi-FiConectado a tu red
InternetCon acceso a internet y a la nube
ActualizaciónNueva versión disponible (Capítulo 25)Abre el diálogo de actualización
BateríaCorte de luz — Failover activo (Capítulo 23)

En el centro está el reloj del sistema; tócalo para ajustar la fecha, la hora y el formato. A la derecha, el candado del modo protegido y el botón rojo de Parada de Emergencia (Capítulo 3).

En el pie de todas las pantallas aparecen las versiones de Firmware y Manager y el nombre de tu equipo.

PARTE IV

Conociendo las pantallas

Cada pantalla del Aquarino Controller, campo a campo.

CAPÍTULO 10

Pantalla principal (Home)

La pantalla Home existe para responder, en tres segundos, a la pregunta de cada mañana: ¿está todo bien con mi acuario?

La pantalla Home: sensores favoritos, alimentación, dosificadoras y enchufes.
La pantalla Home: sensores favoritos, alimentación, dosificadoras y enchufes.

10.1 Sensores

El bloque de sensores es un carrusel con los sensores que has marcado como favoritos en la pantalla Sensors (Capítulo 12). Un sensor cada vez, cambiando cada 10 segundos, o mediante las flechas laterales. El valor aparece en rojo cuando el sensor está fuera de los límites de aviso.

10.2 Alimentación

Muestra el modo actual (Manual o Auto), la fecha de la última alimentación y el botón Feed (Alimentar), que dispara una alimentación inmediata. Durante el periodo de alimentación, el botón pasa a ser Stop Feed (Interrumpir), para terminarla antes de tiempo.

10.3 Dosificadoras

Un anillo de progreso por dosificadora, con el porcentaje restante del depósito en el centro y la cantidad de dosis (o de días) restantes encima. El anillo se pone rojo cuando el depósito cruza el límite de "depósito bajo" configurado en la pantalla Custom.

10.4 Enchufes

Un botón por enchufe, con el nombre que le hayas dado: verde cuando está encendido, azul cuando está apagado. Tocar un botón enciende o apaga el enchufe al instante, y pone el sistema en modo manual (Capítulo 3).

CAPÍTULO 11

Enchufes (Power)

La pantalla Power es el cuadro eléctrico de tu acuario: cada enchufe con su nombre, su modo de funcionamiento y un interruptor de tres posiciones.

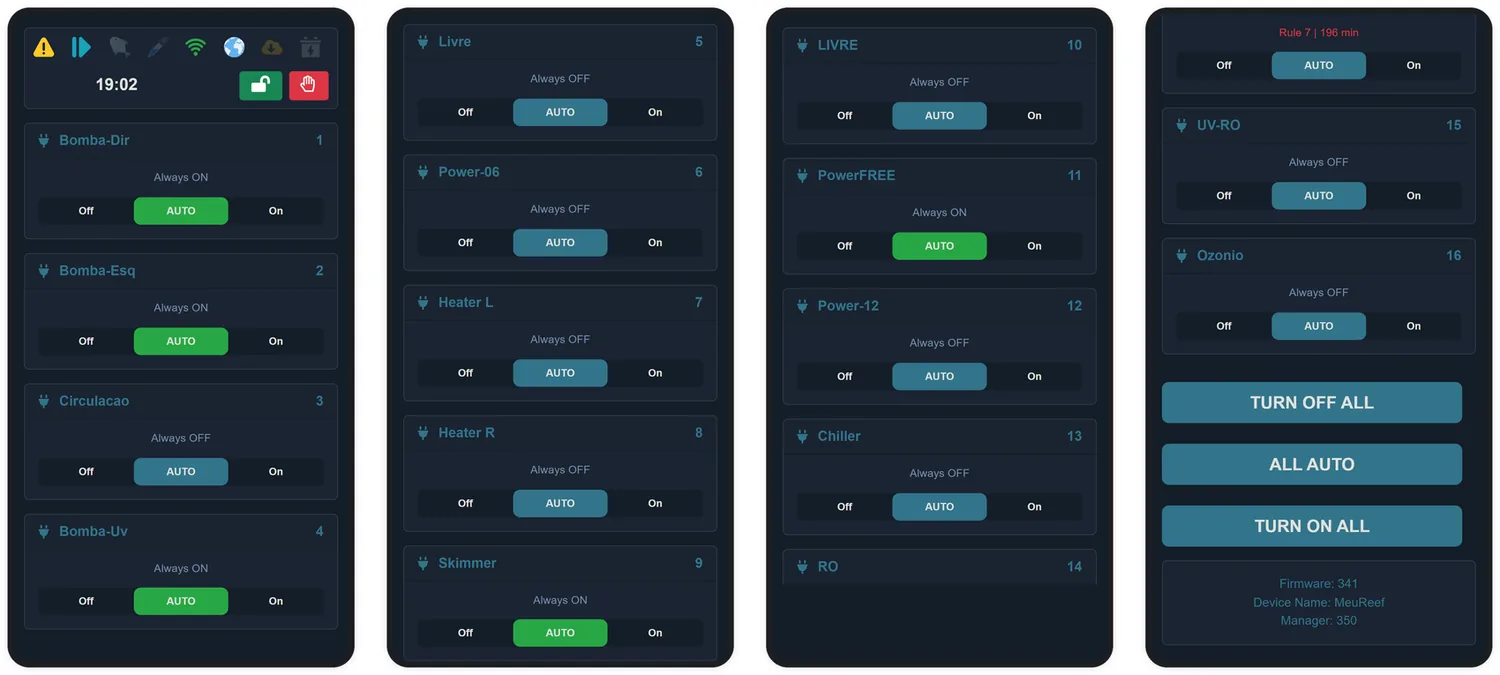

La pantalla Power: cada tarjeta trae el nombre, el modo actual y el interruptor Off / AUTO / On.
La pantalla Power: cada tarjeta trae el nombre, el modo actual y el interruptor Off / AUTO / On.

11.1 El interruptor de tres posiciones

PosiciónQué hace
OffApaga el enchufe manualmente, y pone el sistema en modo manual
AUTODevuelve el enchufe al control automático: horarios, ciclos y reglas vuelven a valer
OnEnciende el enchufe manualmente, y pone el sistema en modo manual

El interruptor se muestra verde siempre que el enchufe está energizado, encendido por ti o por el automático. Bajo el nombre, el texto de estado dice quién manda: el modo configurado, Rule N cuando una regla ha tomado el control, Feeding durante la alimentación, o la cuenta atrás de un retardo.

Los tres botones grandes al final de la pantalla actúan sobre todos los enchufes a la vez: TURN OFF ALL (apagar todos), ALL AUTO (todos en automático) y TURN ON ALL (encender todos).

11.2 Configurar un enchufe

Toca el nombre de cualquier enchufe para abrir su configuración:

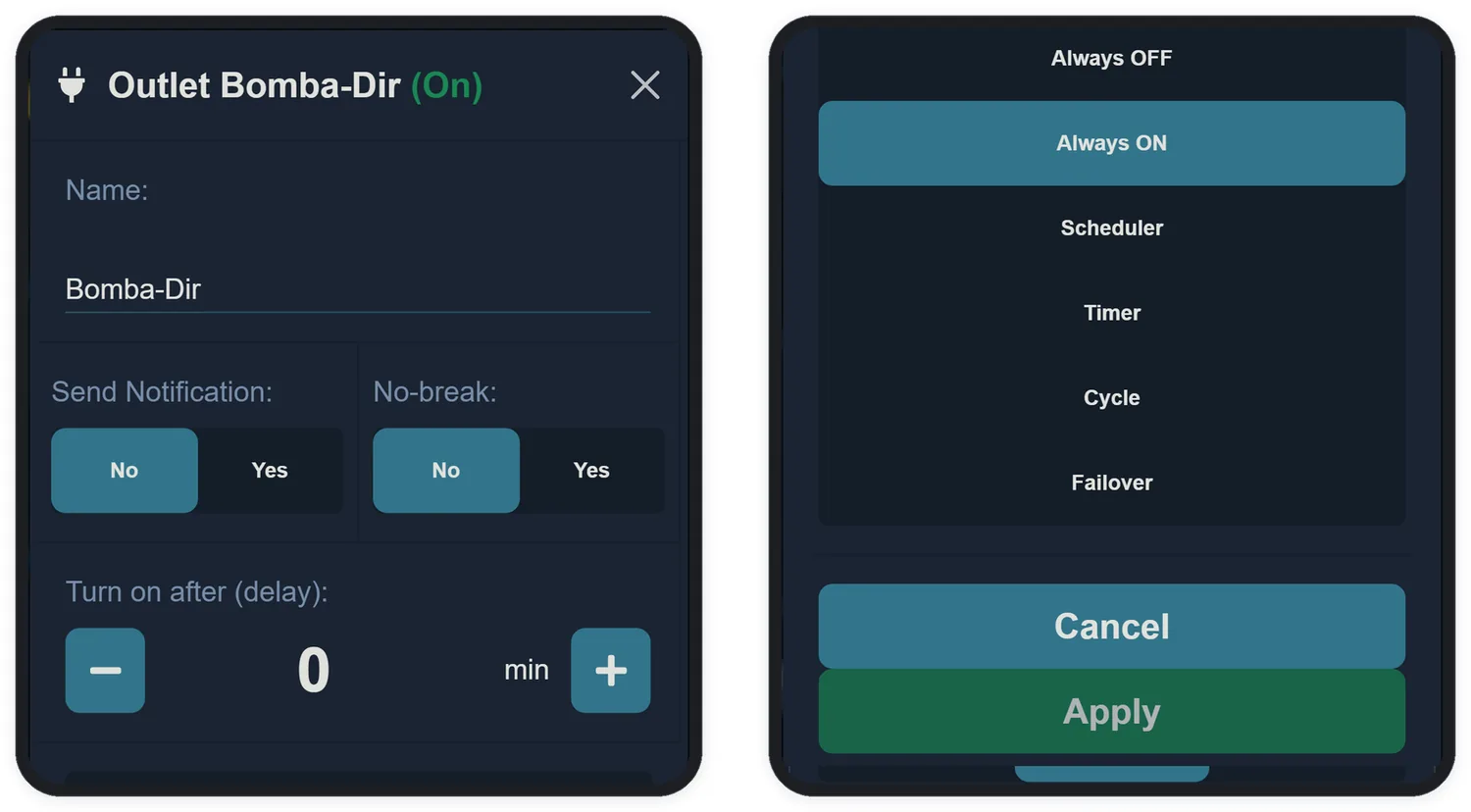

La configuración del enchufe: nombre, notificación, UPS, retardo y modo de funcionamiento.
La configuración del enchufe: nombre, notificación, UPS, retardo y modo de funcionamiento.
CampoQué hace
Name (Nombre)Hasta 10 caracteres, sin acentos. Pon nombres que reconozcas en un susto: Skimmer, Heater-L, Chiller
Send NotificationTe avisa en cada accionamiento de este enchufe. Útil para equipos críticos; ruidoso para los demás
No-break¿Puede este enchufe seguir encendido durante un corte de luz? Exige el módulo Failover (Capítulo 23)
Turn on after (delay)Retardo, en minutos, aplicado a los accionamientos automáticos, hasta 1440 min. El clásico, para que el skimmer no se desborde tras un corte de luz

11.3 Los modos de funcionamiento

ModoComportamiento
Always OFFPermanece apagado, salvo que una regla de automatización lo encienda. Es el modo correcto para el enfriador y el calentador controlados por regla
Always ONPermanece encendido de forma continua. El modo correcto para la bomba de retorno y las bombas de circulación
SchedulerEnciende a la hora inicial y apaga a la hora final, todos los días. El modo de la iluminación
TimerCiclo continuo: encendido X minutos, apagado Y minutos (de 5 a 1440 cada uno)
CycleEl temporizador anterior, pero solo dentro de la ventana horaria programada. Ejemplo: de 14:00 a 22:00, 10 min encendido cada hora
FailoverPermanece apagado y se enciende únicamente durante un corte de luz; por ejemplo, un aireador de emergencia. Exige el módulo Failover

11.4 Recetas listas para usar

Las combinaciones de abajo resuelven la mayoría de los equipos de un acuario:

EquipoModo¿Se apaga en la alimentación?¿UPS?
Bomba de retornoAlways ON
SkimmerAlways ONNo
Calentador / EnfriadorAlways OFF + regla de temperatura (Capítulo 15)No
IluminaciónScheduler (p. ej. de 14:00 a 22:00)NoNo
WavemakerTimer o Cycle (p. ej. 10 min encendido, 50 apagado)No
Aireador de emergenciaFailoverNo
Reactor UVSchedulerNoNo
CAPÍTULO 12

Sensores y avisos (Sensors)

La pantalla Sensors muestra todo lo que el equipo ve: una tarjeta por sensor, con el valor actual, la tendencia y los extremos registrados.

La pantalla Sensors: valor, tendencia, mínimo y máximo de cada sensor.
La pantalla Sensors: valor, tendencia, mínimo y máximo de cada sensor.

12.1 La tarjeta del sensor

  • Nombre y unidad: el nombre se puede personalizar en la configuración del sensor.
  • Estrella de favorito: los favoritos aparecen en el carrusel de la pantalla Home y en el Aquarino Display. El toque en la estrella vale al instante.
  • Tendencia: estable, subiendo o bajando, comparando con la lectura de hace unos minutos.
  • Valor actual: en rojo cuando está fuera de los límites de aviso.
  • Máximo y mínimo: los extremos registrados por el sistema.

12.2 Configurar los avisos

Toca la tarjeta de un sensor configurable (los que muestran el engranaje) para definir el nombre, la notificación y los límites:

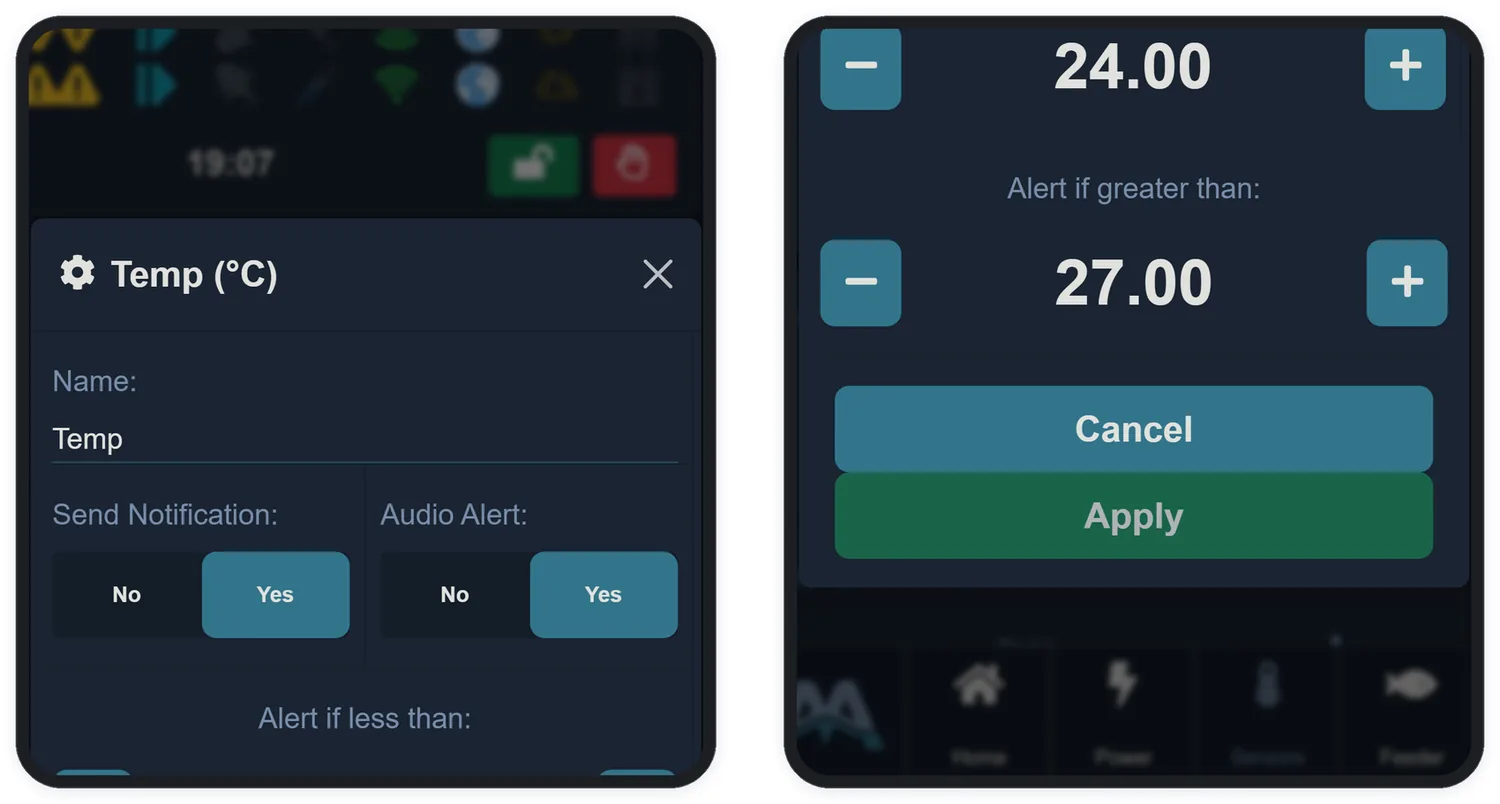

La configuración del sensor: nombre, notificación, alerta sonora y límites.
La configuración del sensor: nombre, notificación, alerta sonora y límites.
CampoQué hace
Name (Nombre)Hasta 10 caracteres
Send NotificationCorreo cuando el sensor sale de los límites, y cuando vuelve
Audio AlertEl pitido del equipo mientras el sensor esté fuera del rango
Alert if less thanLímite inferior. Cero desactiva este lado del aviso
Alert if greater thanLímite superior. Cero desactiva este lado del aviso

12.3 Sensores de nivel

Los sensores de nivel no tienen límites numéricos: tienen un estado esperado. En la configuración, elige:

OpciónCuándo usarla
Normally Open (normalmente abierto)El reposo es sin agua en el punto del sensor; p. ej. un sensor de desbordamiento. Se moja, avisa
Normally Closed (normalmente cerrado)El reposo es con agua; p. ej. el nivel mínimo del sumidero. Se seca, avisa
Not Relevant (no relevante)El sensor no debe generar avisos: solo lectura

12.4 Valores manuales

Los sensores Custom A y Custom B —y la alcalinidad, cuando no hay un Aquarino KH integrado— admiten el campo Manual Value (Valor manual): haces tu test químico e introduces el resultado. El valor entra en los gráficos, en el carrusel y en las reglas como cualquier lectura.

12.5 Sensores calculados

  • CO2: calculado a partir de la alcalinidad y del pH (exige los dos).
  • Power: consumo en vatios, calculado como Volts × Amps del módulo Failover; acumula el consumo en kWh, con un contador que se puede poner a cero.
CAPÍTULO 13

Alimentación (Feeder)

El modo alimentación resuelve un problema clásico: dar de comer con las bombas encendidas es ver cómo el alimento desaparece en el sumidero. Aquí defines qué enchufes se apagan durante la alimentación, durante cuánto tiempo y en qué horarios, con alimentador automático o sin él.

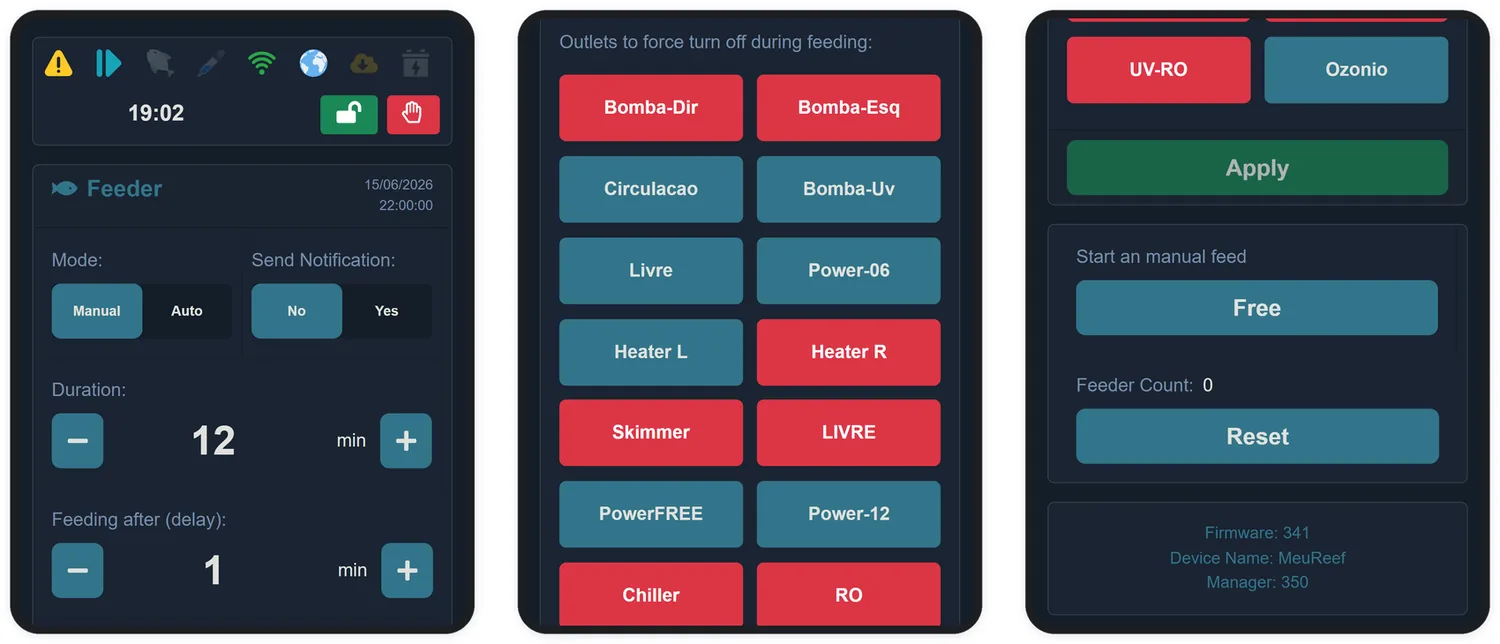

La pantalla Feeder: modo, duración, enchufes y los cuatro horarios.
La pantalla Feeder: modo, duración, enchufes y los cuatro horarios.

13.1 Los campos

CampoQué hace
Mode (Modo)Manual: la alimentación solo ocurre cuando tocas Feed. Auto: los horarios programados se disparan solos
Send NotificationAvisa al inicio y al final de cada alimentación
Duration (Duración)Cuántos minutos permanecen apagados los enchufes marcados: de 1 a 60
Feeding after (delay)Espera, en minutos (de 0 a 30), entre apagar los enchufes y accionar el alimentador: tiempo para que el agua se calme antes de que caiga la comida

13.2 Enchufes con apagado forzado

En la franja Outlets to force turn off during feeding (enchufes que se fuerzan a apagar durante la alimentación), toca los botones de los enchufes que deben parar: bomba de retorno, skimmer, wavemakers. Botón rojo = se apaga durante la alimentación.

13.3 Los cuatro horarios

En modo Auto, hasta cuatro horarios al día disparan la alimentación. Dejar un horario en 00:00 lo desactiva: la etiqueta cambia a *(Disabled)*. Con los cuatro en 00:00, el sistema vuelve solo al modo Manual.

13.4 Alimentador automático

Si tienes un alimentador electrónico con botón de accionamiento manual, puede conectarse al puerto FEED: Aquarino pasa a "apretar el botón" por ti en cada alimentación, después del retardo configurado. Consulta a nuestro servicio de atención sobre la adaptación de tu modelo.

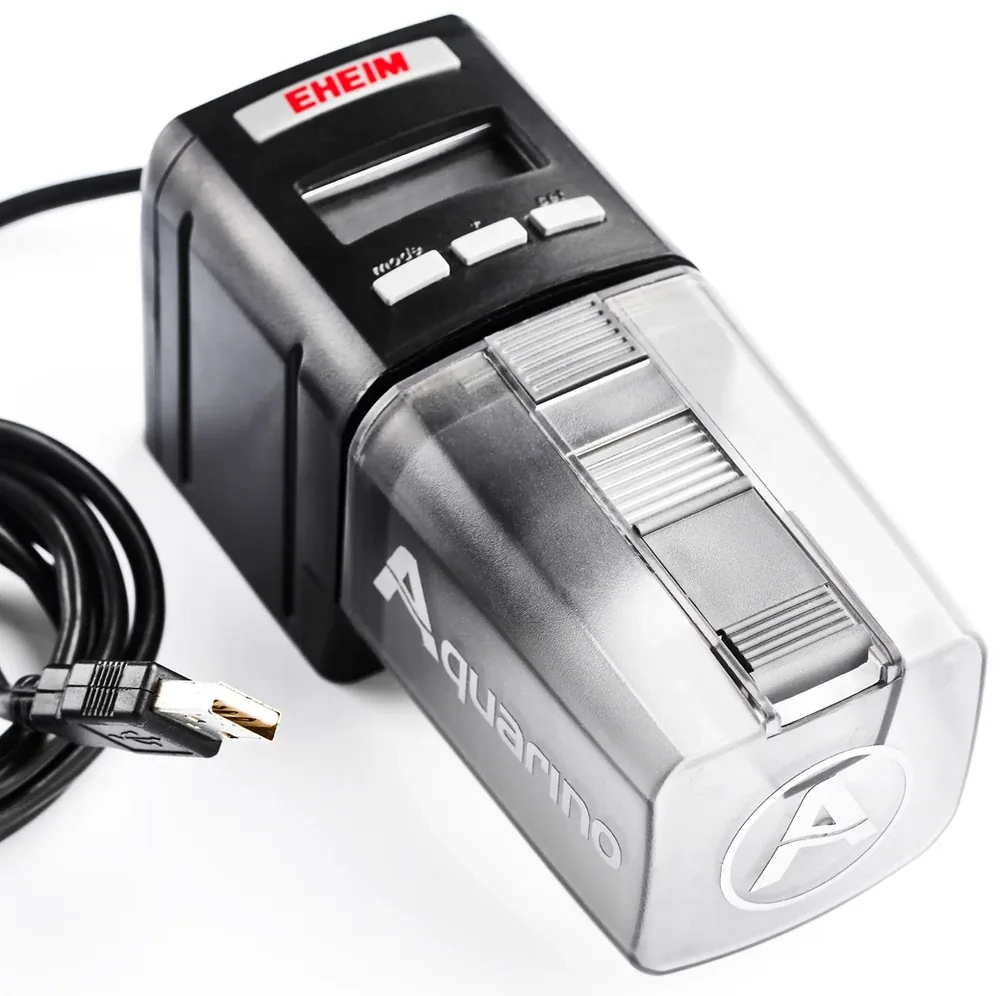

Alimentador automático adaptado para el puerto FEED de Aquarino.
Alimentador automático adaptado para el puerto FEED de Aquarino.

El pie de la pantalla muestra el recuento de alimentaciones realizadas, con un botón para ponerlo a cero.

CAPÍTULO 14

Dosificadoras (Dosing)

Aquarino gobierna hasta 6 bombas dosificadoras de 12 V —las que sean, de cualquier marca, siempre que trabajen a 12 V—. Cada una con su depósito, su programación y su calibración.

La bomba dosificadora peristáltica Aquarino, conectada a uno de los seis puertos DOS.
La bomba dosificadora peristáltica Aquarino, conectada a uno de los seis puertos DOS.

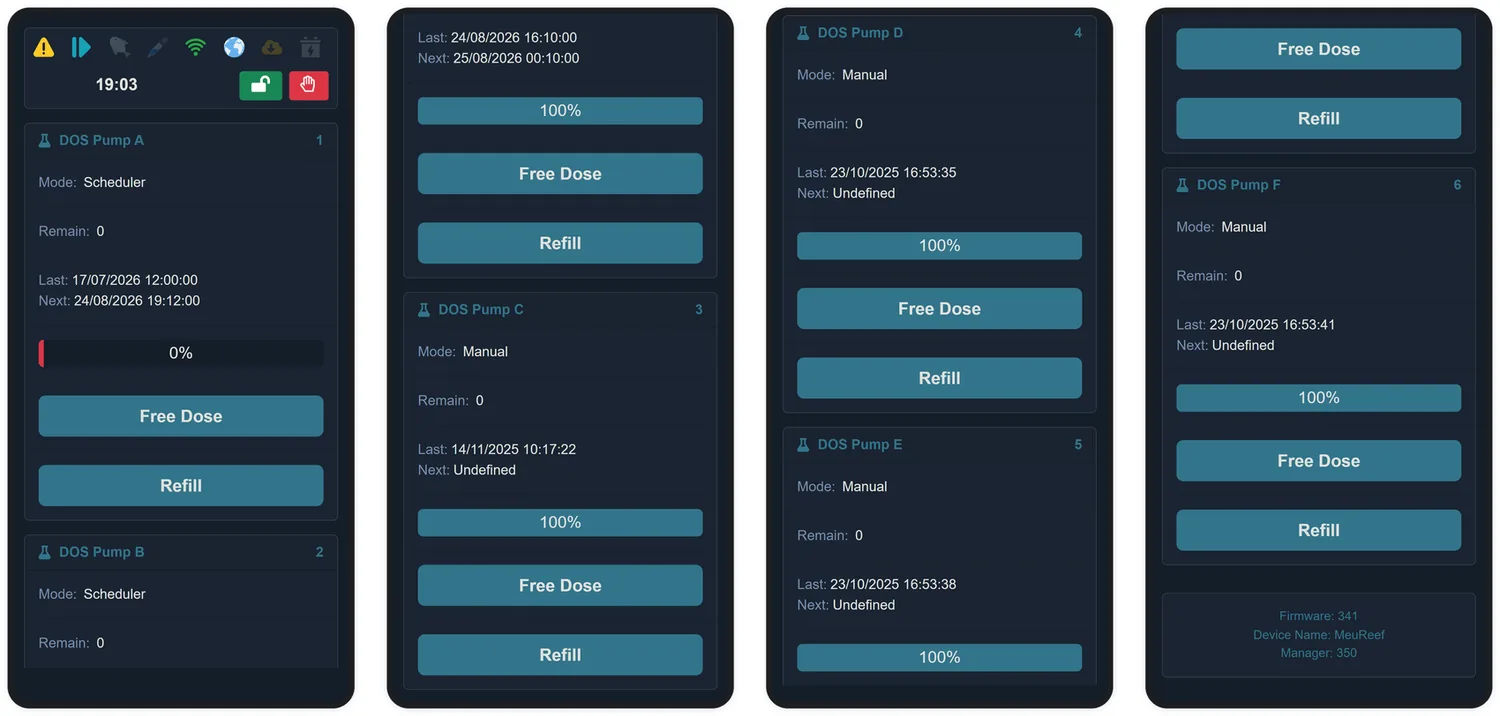

La pantalla Dosing: modo, dosis restantes, última y próxima dosificación, y el depósito.
La pantalla Dosing: modo, dosis restantes, última y próxima dosificación, y el depósito.

14.1 La tarjeta de la dosificadora

ElementoQué muestra
Mode (Modo)Manual, Scheduler, Timer o Disabled
Remain (Resta)Dosis restantes en el depósito, o días, según la preferencia de la pantalla Custom. Muestra Auto cuando el depósito no lleva control (capacidad 0)
Last / NextLa dosificación más reciente y la próxima programada
Barra del depósitoEl porcentaje restante. Se pone roja por debajo del límite configurado en la pantalla Custom.
Free DoseDispara una dosis suelta, fuera de la programación
RefillIndica al sistema que has rellenado el depósito: vuelve al 100%

14.2 Configuración

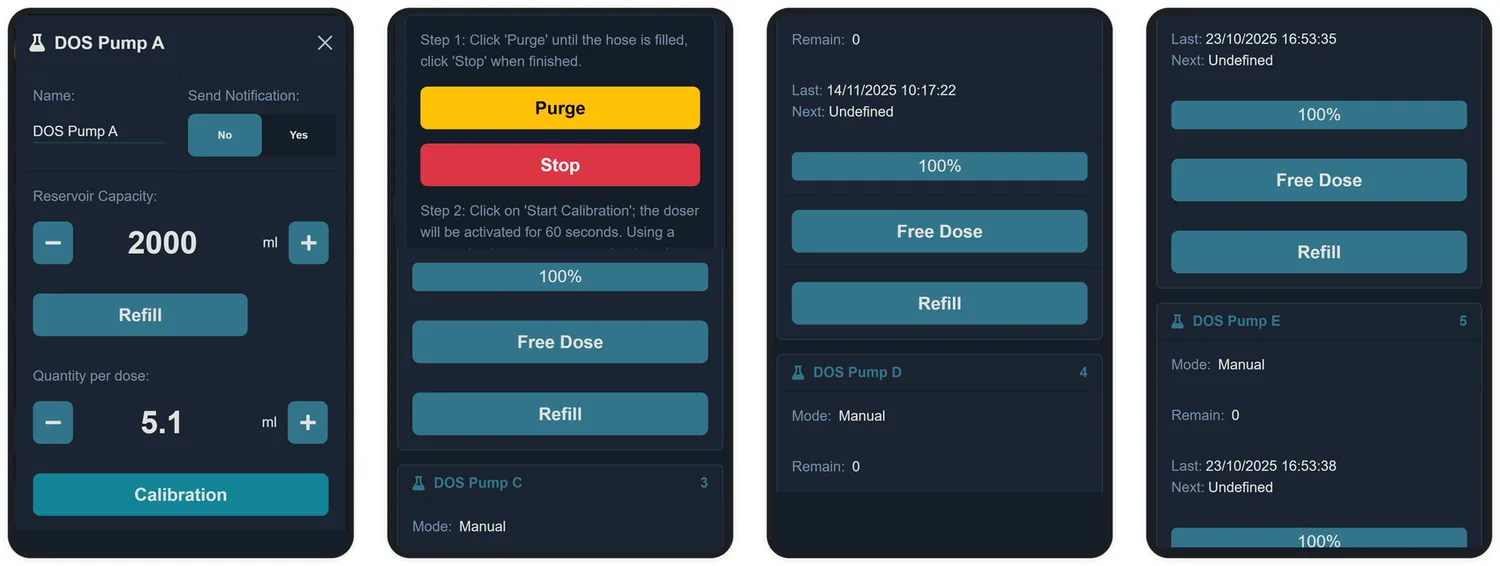

Toca el nombre de la dosificadora (con ella parada) para abrir la configuración:

La configuración de la dosificadora: depósito, cantidad por dosis y modo de trabajo.
La configuración de la dosificadora: depósito, cantidad por dosis y modo de trabajo.
CampoQué hace
Name (Nombre)Hasta 10 caracteres; p. ej. Calcio, KH, Magnesio
Send NotificationCorreo en cada dosificación de esta bomba
Reservoir CapacityEl volumen de tu envase, en mL. Con la capacidad rellenada, el sistema descuenta cada dosis y avisa cuando se está acabando. Cero desactiva el control: la bomba dosifica sin contabilidad
Quantity per doseCuántos mL salen en cada dosis: de 0,1 a 1000 mL
Working ModeManual, Scheduler, Timer o Disabled; detallados abajo
ModoComportamiento
ManualSolo dosifica cuando tocas Free Dose, o cuando una regla de automatización lo ordena (Capítulo 15)
SchedulerReparte N dosis (de 1 a 24) por igual entre una hora inicial y una final, en los días de la semana que elijas
TimerDosifica cada X minutos (de 5 a 1440), contando desde la última dosis
DisabledLa dosificadora no dosifica por ningún camino. Es el valor de fábrica

14.3 Verificar la programación

En el modo Scheduler, el botón Verify schedule muestra el plan completo antes de que lo apliques: periodo total, intervalo entre dosis, volumen total del periodo y la hora exacta de cada dosis. Vale la pena adquirir el hábito de comprobarlo: es la diferencia entre creer y saber.

14.4 Las protecciones

  • Como máximo funcionan 3 dosificadoras a la vez; las demás esperan su turno.
  • El intervalo mínimo entre dosis de una misma bomba es de 5 minutos.
  • Una dosificadora sin calibración no dosifica (Capítulo 21).
  • Si el depósito no tiene volumen para la dosis completa, la dosis no ocurre, y recibes un aviso por correo.
  • Cuando el nivel cruza el límite de depósito bajo, llega un recordatorio para rellenarlo.
CAPÍTULO 15

Reglas de automatización (Rules)

Las reglas son donde el Controller deja de ser un panel y se convierte en un automatista: "si el sensor pasa de tanto, enciende esto, apaga aquello, dosifica lo otro". Son hasta 24 reglas, evaluadas en el orden en que aparecen en la pantalla.

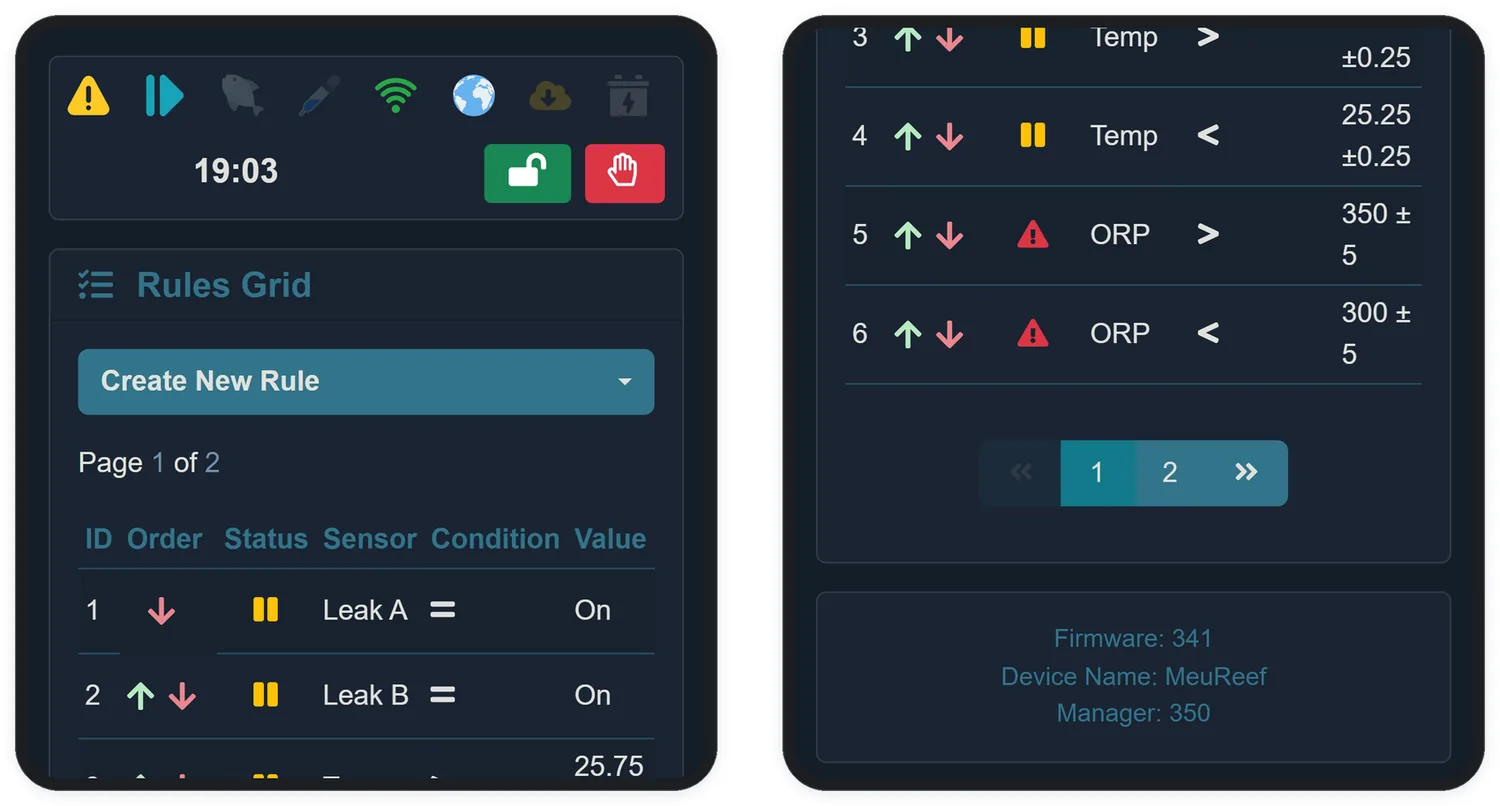

La pantalla Rules: estado, sensor, condición y el interruptor de activación de cada regla.
La pantalla Rules: estado, sensor, condición y el interruptor de activación de cada regla.

15.1 Anatomía de una regla

Toca Create New Rule (Crear nueva regla), elige el sensor y monta la frase:

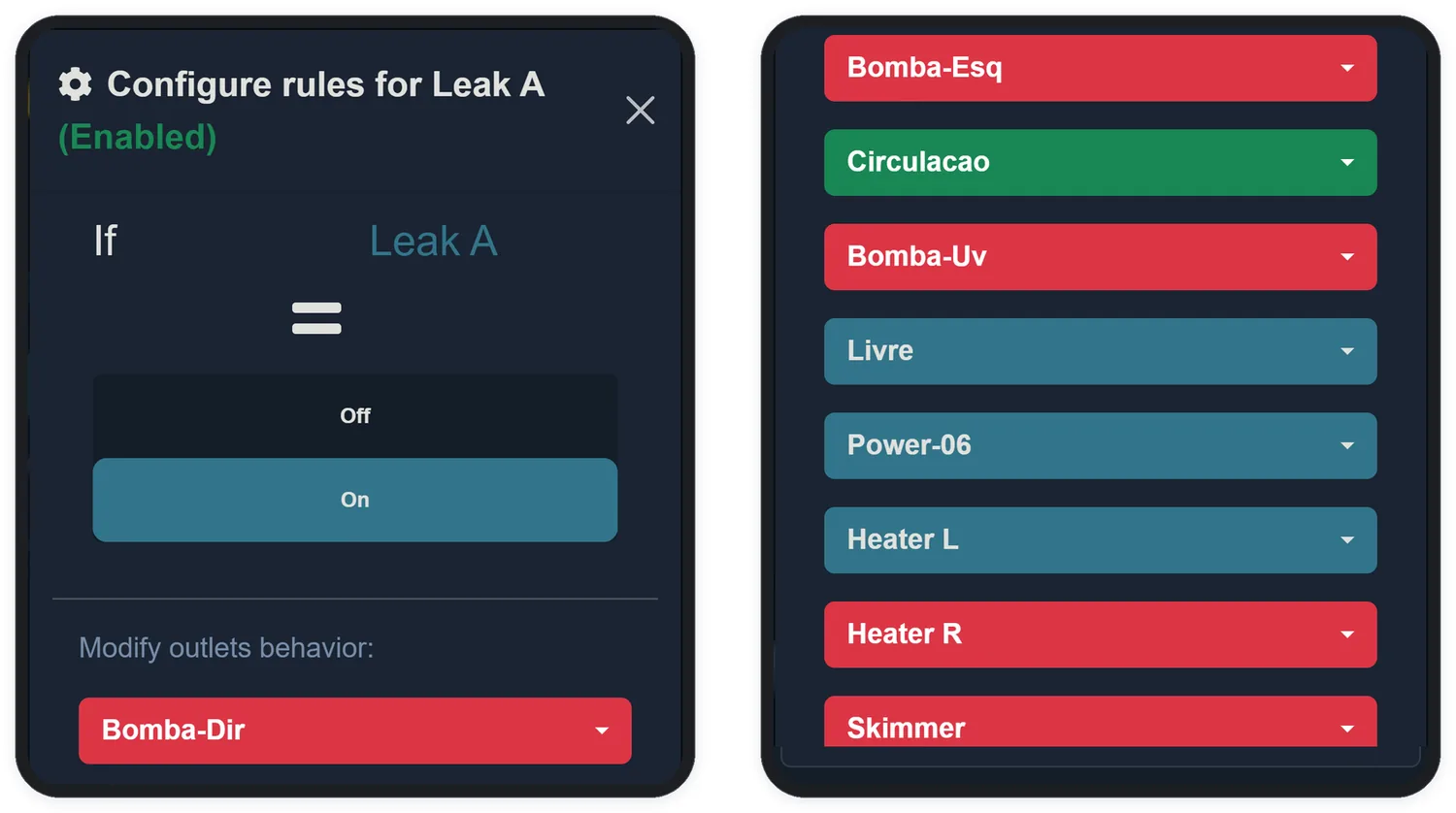

La edición de la regla: condición, tolerancia y las acciones sobre enchufes y dosificadoras.
La edición de la regla: condición, tolerancia y las acciones sobre enchufes y dosificadoras.
  • Si: el sensor observado.
  • Comparador: mayor que (>) o menor que (<). Para los sensores de encendido/apagado (nivel, fuga), la comparación es siempre de igualdad: On u Off.
  • Valor: el punto de disparo.
  • Con tolerancia de: el margen que evita el encendido y apagado nervioso (detallado abajo).
  • Enchufes: para cada enchufe, encender, apagar o no hacer nada.
  • Dosificadoras: para cada dosificadora, Apply Dose (dosificar) o no hacer nada, con el intervalo mínimo entre dosis de la regla.

15.2 La tolerancia es el alma de la regla

La tolerancia crea una banda muerta alrededor del valor: la regla se dispara cuando el sensor pasa de valor + tolerancia y solo se desarma cuando vuelve más allá de valor − tolerancia. Sin eso, un sensor oscilando alrededor del punto encendería y apagaría el equipo decenas de veces por hora.

15.3 Estado de la regla

EstadoSignifica
Disabled (Inactiva)La regla existe, pero está apagada (interruptor "Active?" en No)
Standby (Esperando)Activa, condición aún no alcanzada: el estado normal
Running (Ejecutando)La condición es verdadera y las acciones están vigentes
Conflict (Conflicto)La regla no consigue actuar; ver abajo

15.4 Conflictos

Una regla entra en Conflict —y enciende el icono en la barra de estado— cuando no consigue ejecutar lo que pide:

  • el enchufe de destino está en modo manual con un estado contrario al que la regla quiere;
  • otra regla, de orden superior, ya manda sobre el mismo enchufe en el sentido opuesto;
  • la Powerbar de ese enchufe no está presente.

El orden deshace el empate: las reglas se evalúan de arriba abajo, y las flechas de la columna Order reposicionan cada una. Coloca las reglas de seguridad —fugas, nivel— por encima de las reglas de confort.

CAPÍTULO 16

Gráficos (Graphs)

Si la pantalla Home responde a "¿está todo bien ahora?", la pantalla Graphs responde a "¿qué viene ocurriendo?". Cada sensor graba un punto por hora, y aquí recorres ese histórico día a día.

La pantalla Graphs: selecciona hasta tres sensores y navega por las fechas.
La pantalla Graphs: selecciona hasta tres sensores y navega por las fechas.

16.1 Cómo usarla

  1. En la lista Select a sensor (Selecciona un sensor), elige el primer sensor: se dibuja al instante.
  2. Añade hasta 3 sensores al mismo gráfico; el segundo obtiene un eje propio a la derecha.
  3. Usa el calendario para cambiar de día: cualquier fecha hasta hoy.
  4. Los botones y + ajustan el zoom vertical, para ampliar variaciones pequeñas.
  5. El botón rojo elimina el último sensor añadido.

Con un sensor seleccionado, las líneas discontinuas de mínimo (azul) y máximo (rojo) muestran los límites de aviso configurados: se ve de un vistazo cuándo el parámetro coqueteó con la zona de peligro.

CAPÍTULO 17

Registros (Logs)

El registro de eventos cuenta, en orden cronológico, todo lo que el equipo hizo y por qué: enchufe encendido por tal regla, alimentación iniciada, dosificación ejecutada, modo cambiado. Es la primera pantalla que abrir cuando algo no salió como esperabas.

La pantalla Logs: fecha, hora y el motivo de cada acción.
La pantalla Logs: fecha, hora y el motivo de cada acción.
  • Los registros aparecen del más reciente al más antiguo, 10 por página.
  • Refresh (Actualizar) recarga la lista; Clear (Limpiar) borra todo el registro, con confirmación y sin vuelta atrás.
  • Cada acción sobre un enchufe dice quién la ordenó: horario, temporizador, ciclo, regla N, alimentación o modo manual.
Mensajes típicosQué significan
turned ON by SchedulerEl modo del enchufe actuó a la hora programada
turned OFF by Rule 2Una regla de automatización tomó el control del enchufe
Feeder started!...El periodo de alimentación empezó y los enchufes marcados se apagaron
System Mode change to ManualAlguien tocó un enchufe: las reglas están suspendidas
Firmware update successfullySe completó una actualización
CAPÍTULO 18

Custom. — preferencias

Esta pantalla reúne las preferencias de visualización y de unidades. Nada de lo que hay aquí cambia el funcionamiento del equipo, solo la forma en que te habla. Cada opción se aplica al instante, sin botón de guardar.

La pantalla Custom.: unidades, formatos, idioma y límites de aviso.
La pantalla Custom.: unidades, formatos, idioma y límites de aviso.
PreferenciaOpciones
Temperature (Temperatura)°C, °F o °K
Power (Potencia)W, mW, kW, Wh o kWh
Flow Port A / B (Caudal A / B)mL/min, L/min, L/h, gal/min, gal/h — o el total acumulado en L o galones
Date (Fecha)DD/MM/YYYY, MM/DD/YYYY, YYYY/MM/DD o YYYY/DD/MM
Hour (Hora)12H o 24H
Language (Idioma)Portugués o inglés
LEDEnciende o apaga la iluminación del panel
Audio (Sonido)Activa o desactiva el pitido de los avisos
Alkalinity (Alcalinidad)dKH, ppm o mEq/L
Eletro ConductivityµS/cm, mS/cm, salinidad (PPT ≈ PSU), gravedad específica o densidad (kg/m³)
Oxygen (Oxígeno)% de saturación o mg/L
TDSFactor de conversión: USA (0,55), Europa (0,64) o Australia (0,70)
Dosing RemainingMostrar lo que resta en las dosificadoras en dosis o en días
Low reservoir %Porcentaje a partir del cual el depósito empieza a avisar: 5, 10 o 20 %
CAPÍTULO 19

Sistema (System) y Estado del Sistema

19.1 Pantalla System

Reúne la identificación del equipo, los datos de red y todas las acciones administrativas.

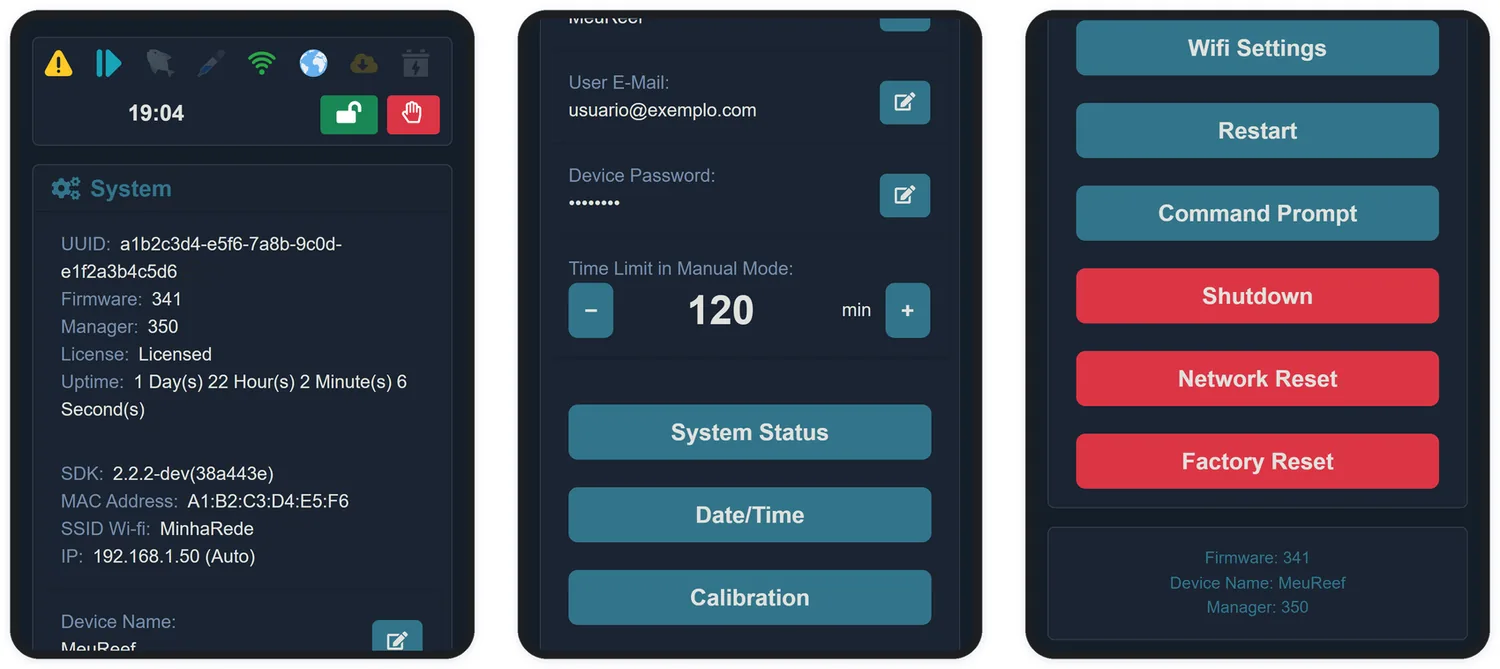

La pantalla System: identificación, versiones, red y acciones. Los identificadores de esta imagen se sustituyeron por valores de ejemplo.
La pantalla System: identificación, versiones, red y acciones. Los identificadores de esta imagen se sustituyeron por valores de ejemplo.
InformaciónPara qué sirve
UUIDIdentificador único del equipo: lo que le indicas al soporte y lo que usas en las integraciones. El botón contiguo lo copia
FirmwareVersión del sistema interno
ManagerVersión de la interfaz
License (Licencia)Un equipo registrado con tu correo aparece como Licensed
UptimeCuánto tiempo lleva el equipo encendido sin reiniciarse
SDKVersión de la plataforma interna: información para el soporte
MAC AddressIdentificación de red: es lo que usas para reservar la IP en el router
SSID / IPLa red a la que está conectado y la dirección de acceso del Local Manager

Campos editables

CampoDetalle
Device NameHasta 10 caracteres, sin espacios. Identifica el equipo en la aplicación y en el soporte
User E-MailEl correo del propietario: destino de los avisos y vínculo de la cuenta. Hasta 60 caracteres
Device PasswordHasta 10 caracteres. Protege el candado del modo protegido. De fábrica: aquarino. Al cambiarla recibes un correo de confirmación
Time Limit in Manual ModeDe 0 a 240 minutos. Pasado ese tiempo, el sistema vuelve solo al automático. Cero desactiva el retorno

Acciones

BotónQué hace
System StatusAbre el diagnóstico detallado (apartado 19.3)
Date/TimeAjusta el reloj: fecha, hora y formato. Con internet, el equipo también sincroniza la hora por su cuenta
CalibrationAbre la central de calibración de los sensores (Capítulo 20)
Wifi SettingsCambia la red Wi-Fi, con el escaneo de redes, la contraseña y la opción de IP fija
RestartReinicia el equipo. No se pierde ninguna configuración
Command PromptEnvío de órdenes en texto: función de diagnóstico, úsala bajo la orientación del soporte
ShutdownCierra la operación con seguridad antes de desconectarlo de la corriente
Network ResetBorra las redes Wi-Fi guardadas. El equipo se reinicia en modo de configuración (Capítulo 8)
Factory ResetBorra todas las configuraciones: enchufes, dosificadoras, sensores, reglas, alimentador y red
El cambio de red: escaneo, contraseña y la elección entre DHCP e IP estática.
El cambio de red: escaneo, contraseña y la elección entre DHCP e IP estática.

19.2 Fecha y hora

El reloj interno tiene batería propia y mantiene la hora incluso sin corriente. Con internet, se ajusta solo por la red; sin internet, ajústalo en la pantalla Date/Time: el botón Date/Time Now! copia la hora del aparato que estás usando, de un toque.

19.3 System Status

Es la pantalla de diagnóstico. Probablemente nunca la necesites, pero cuando la necesites, es la que el soporte te va a pedir.

El System Status: salud interna, entradas y salidas, red y sensores.
El System Status: salud interna, entradas y salidas, red y sensores.
BloqueQué informa
Controller (Controlador)Salud interna: comunicación I2C, reloj (RTC), tarjeta de memoria (SD), sistema de archivos y memoria libre
IO (Entrada/Salida)Los circuitos de expansión: varios, caudal, nivel/fugas y alimentador/dosificadoras
PowerbarLa detección de las Powerbar A y B
Network (Red)DHCP, calidad de la señal Wi-Fi, contadores de error, última sincronización con la nube y estado del MQTT
Temperature SensorsEl estado de cada sensor de temperatura
Analogs (Sensores analógicos)El estado de cada módulo de medición: Ok, Not Detected o Unstable
PARTE V

Calibración

Lecturas fiables y dosis precisas: el cuidado que sostiene la automatización.

CAPÍTULO 20

Calibrar los sensores

Toda la automatización decide sobre lo que dicen los sensores, y un buen sensor es un sensor calibrado. La central de calibración está en System → Calibration: un botón por cada sensor calibrable, cada uno con su paso a paso en la propia pantalla.

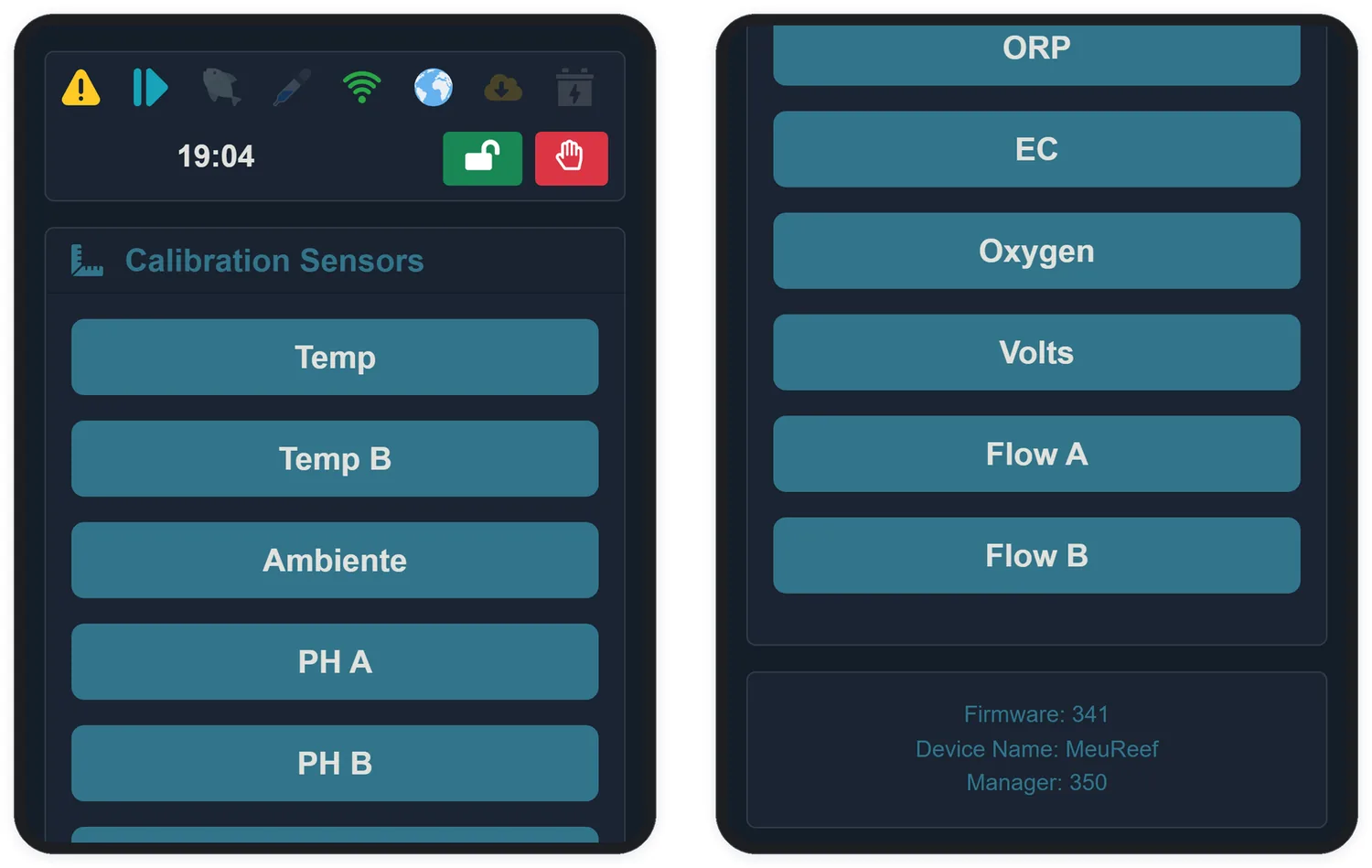

La central de calibración: un botón por sensor detectado.
La central de calibración: un botón por sensor detectado.

20.1 pH

Usa dos soluciones, las más próximas al rango que quieras medir: para pH por encima de 7,0 (acuario marino), soluciones de 7,0 y 10,0; para pH por debajo de 7,0, soluciones de 4,0 y 7,0.

  1. Empieza por el punto mínimo: pon el sensor de temperatura y la sonda de pH en la primera solución y espera de 5 a 10 minutos a que se estabilice.
  2. Ajusta el valor de la solución en el campo y toca Calibrate Low Point.
  3. Lava la sonda con agua corriente, sumérgela en la segunda solución y espera de nuevo.
  4. Ajusta el valor y toca Calibrate High Point.

La pantalla muestra la lectura en vivo y, en las sondas Aquarino, también el slope, el indicador de salud de la sonda.

20.2 ORP

El ORP admite una calibración de un solo punto —el máximo— con solución de 225 mV o 400 mV. Sumerge la sonda, espera de 5 a 10 minutos, indica el valor y calibra. Si quieres más precisión, haz dos puntos, empezando por el mínimo.

20.3 Conductividad (EC)

Usa dos soluciones: 12.880 µS/cm para el punto mínimo y 53.000 µS/cm para el máximo, la pareja ideal para agua marina. El procedimiento es el mismo que el del pH: el sensor de temperatura al lado, de 5 a 10 minutos de estabilización por punto y agua corriente entre una solución y la otra.

20.4 TDS

Usa 84 µS/cm en el mínimo y 1.413 µS/cm en el máximo, la pareja correcta para vigilar el agua de ósmosis inversa. El mismo ritual que el EC.

20.5 Oxígeno (SAT/DO)

El más sencillo: deja la sonda expuesta al aire de 5 a 10 minutos y toca Calibrate High Point. El aire es la referencia del 100 % de saturación.

20.6 Temperatura

Los sensores de temperatura se calibran por offset: pon un termómetro de referencia en el agua, espera a que se estabilice y ajusta la diferencia (de −1,0 a +1,0 °C) hasta que las lecturas coincidan.

20.7 Caudal

La calibración del sensor de caudal consiste en elegir el modelo: selecciona el tuyo (DN15, DN20, DN25, DN32, DN40) y se aplica el factor correcto. Después, si quieres, afina el factor comparándolo con una medición real.

20.8 Failover (tensión)

  1. Mantén el cable de red del Failover conectado a la central y desconecta el cable de alimentación del módulo. Espera 5 minutos y calibra el punto mínimo como cero.
  2. Vuelve a conectar la corriente y calibra el punto máximo con la tensión de tu red (de 110 a 240 V); si tienes un multímetro, usa el valor medido.
CAPÍTULO 21

Calibrar las dosificadoras

Calibrar la dosificadora es lo que garantiza que una orden de "dosificar 2 mL" acabe en 2 mL de verdad en el acuario. El panel de calibración está dentro de la configuración de cada dosificadora, en el botón Calibration.

El panel de calibración de la dosificadora, dentro de la pantalla de configuración.
El panel de calibración de la dosificadora, dentro de la pantalla de configuración.

Paso 1 · Llenar la manguera

Toca Purge (Purgar) y deja que la bomba trabaje hasta que la manguera quede completamente llena, sin burbujas. Toca Stop.

Paso 2 · Medir lo que entrega la bomba

  1. Pon la salida de la manguera en un recipiente graduado: una probeta o una jeringa.
  2. Toca Start Calibration: la bomba se acciona durante 60 segundos, con cuenta atrás en la pantalla.
  3. Mide el volumen dosificado e indícalo en el campo Volume Measured, en mL. La Dosing Rate (tasa de dosificación) se recalcula automáticamente.

Paso 3 · Comprobar

Con el recipiente todavía en la salida, toca Test Dosage y comprueba el volumen de la dosis:

Si salióQué hacer
Más que lo configuradoReduce la Dosing Rate (−) y prueba de nuevo
Menos que lo configuradoAumenta la Dosing Rate (+) y prueba de nuevo
El valor correctoToca Apply (Aplicar) para grabarlo. Listo
PARTE VI

Funciones avanzadas

Avisos bien calibrados, energía bajo control y el ecosistema trabajando junto.

CAPÍTULO 22

Avisos y notificaciones

Aquarino te avisa por cuatro caminos, y cada uno tiene su vocación:

CanalVocación
Pitido (alerta sonora)Para quien está en casa. Suena mientras dure la condición de aviso
LED de aviso en la barra de estadoEl aviso visual en cualquier pantalla
Correo electrónicoEl registro que queda. Llega a la dirección configurada en la pantalla System
Push y TelegramDesde la aplicación Aquarino: notificaciones en el móvil y en Telegram, configurables por equipo

22.1 Qué genera un aviso

  • Sensor fuera de los límites, según la configuración de cada sensor (Capítulo 12);
  • Accionamientos de enchufe, dosificadora y alimentación, cuando la notificación de ese elemento está activada;
  • Depósito de una dosificadora bajo o insuficiente para la dosis;
  • Corte y retorno de la energía, con el módulo Failover;
  • Fallo de comunicación con una Powerbar o un módulo;
  • Nueva versión de software disponible;
  • Reinicio del equipo: recibes el aviso de sistema iniciado, con la dirección de acceso.

22.2 La cuota diaria

El equipo envía como máximo 50 correos al día. Al alcanzar la cuota, manda un último aviso —*"Daily email quota limit exceeded!"*— y se calla hasta el día siguiente.

CAPÍTULO 23

Failover: energía bajo control

Con el módulo Failover instalado (Capítulo 7), Aquarino pasa a ver la red eléctrica: tensión, corriente y consumo. Y cuando la energía se corta, ejecuta un plan que definiste con calma, en lugar de dejar que el UPS se las apañe con todo encendido.

23.1 Qué ocurre en el corte

  1. El equipo detecta la tensión fuera del rango normal (por debajo del 70 % o por encima del 130 % del nominal; multivoltaje, detectado automáticamente).
  2. El icono de batería se enciende en la barra de estado y recibes el correo *"Energy Failure"*.
  3. Los enchufes sin permiso de UPS (Capítulo 11) se apagan: lo superfluo sale de la batería.
  4. Los enchufes en modo Failover se encienden: el aireador de emergencia entra en escena.
  5. Cuando la energía vuelve, todo regresa al estado programado y llega el correo *"Energy Restored"*.

23.2 Consumo de energía

El Failover también habilita los sensores Volts, Amps y Power: tensión de la red, corriente total y consumo, incluido el acumulado en kWh, con un contador que se puede poner a cero. Puedes saber, en dinero, cuánto cuesta el acuario cada mes en la factura de la luz.

CAPÍTULO 24

Integración con el ecosistema Aquarino

24.1 Aquarino KH

Con un Aquarino KH integrado, la alcalinidad deja de ser un valor manual y se convierte en una lectura continua dentro del Controller: entra en el carrusel, en los gráficos y en las reglas. La integración se hace en el Aquarino KH, en Configuración → Integración Aquarino Controller: basta con pegar el UUID del Controller (pantalla System, botón de copiar).

24.2 Aquarino Display

El Aquarino Display es el panel externo que muestra los parámetros en tiempo real, sin abrir ninguna aplicación. Muestra exactamente los sensores que has marcado como favoritos, el mismo conjunto del carrusel de la pantalla Home. Hasta 5 displays pueden acompañar al mismo equipo.

24.3 Aplicación Aquarino y Alexa

  • La aplicación reúne tus equipos, las notificaciones push, Telegram y el uso compartido del acceso con otras personas, útil para quien cuida del acuario en tu ausencia.
  • Con la skill de Alexa, consultas y gobiernas Aquarino por voz. La vinculación se hace desde la aplicación de Alexa, con tu cuenta Aquarino.

24.4 API para integradores

Para quien quiere llevar los datos a otros sistemas, la aplicación permite crear tokens de integración (menú Integraciones): cada token da acceso de lectura a los sensores de un equipo, a través de la API de la nube Aquarino. Las aplicaciones asociadas —como Aquarium Hub, Golden Reef, ReefFlow y ReefMind— usan ese mismo camino.

CAPÍTULO 25

Actualización de software

Aquarino comprueba por su cuenta si hay novedades. Cuando una versión nueva está disponible, el icono de actualización se enciende en la barra de estado y recibes un correo: *"We have news for you!"*. La instalación la decides tú:

  1. Toca el icono de actualización encendido.
  2. Lee el aviso y confirma en Update (Actualizar).
  3. Espera: la pantalla muestra una cuenta atrás de hasta 5 minutos mientras se descargan e instalan el firmware y el Manager. El equipo se reinicia solo al final.
  4. Comprueba en el Log: *"Firmware update successfully"* y *"Manager update successfully"*, y las nuevas versiones en el pie de pantalla.
PARTE VII

Mantenimiento y soporte

Soluciones para los problemas más comunes y cómo hablar con nosotros.

CAPÍTULO 26

Resolución de problemas

26.1 Red y acceso

SíntomaQué hacer
El LED verde parpadea sin pararLa configuración de Wi-Fi no se completó o la contraseña es incorrecta. Rehaz el Capítulo 8 comprobando la contraseña
El LED verde está apagadoEl equipo perdió la red; intenta reconectar cada 1 minuto. Verifica que el router esté funcionando y comprueba la señal en el lugar
El LED azul está apagado (sin internet)El control local sigue funcionando. Sin internet no hay correos, ni nube, ni aplicación fuera de casa. Comprueba la conexión del router
La red no aparece en la lista de configuraciónSeñal demasiado débil en el lugar del equipo (el corte está en −75 dBm), o red en 5 GHz. Acerca el router o habilita la red de 2,4 GHz
El equipo se cae de la red constantementeFija el canal del router en 20 MHz (modo B/G/N), evita el modo mixto de ancho de canal y comprueba la señal en System → System Status → Network
La IP cambió y perdí el accesoConsulta la lista de dispositivos del router, o la pantalla System de la aplicación. Después, reserva la IP en el router por la dirección MAC
No accedo desde la aplicación, pero el Local Manager funcionaSystem → System Status → Network: comprueba Internet, MQTT y la última sincronización con la nube

26.2 Enchufes y Powerbar

SíntomaQué hacer
Enchufes con estado "Not Detected"La Powerbar no responde: comprueba el cable de red en el puerto BUS, la alimentación de la regleta y el selector A/B
Las dos Powerbar muestran el mismo estadoLos selectores de dirección están en la misma letra. Uno debe estar en A y el otro en B
Un enchufe no obedece a una reglaMira el estado de la regla (¿Conflict?) y el modo del enchufe: en modo manual las reglas no actúan. Comprueba también el orden de las reglas
Un enchufe se volvió a encender solo después de que lo apaguéEl sistema volvió al automático —por el Time Limit in Manual Mode— y el modo del enchufe tomó el control. Es el comportamiento configurado
No se enciende nada y el sistema no acepta órdenesComprueba el candado (modo protegido) y si hubo una Parada de Emergencia: en ese caso, Power → ALL AUTO lo restaura

26.3 Sensores y dosificadoras

SíntomaQué hacer
Sensor con lectura inestableAleja el cable del sensor de los cables de corriente; comprueba el conector; en las sondas, verifica su antigüedad y rehaz la calibración
Sensor "Not Detected"Comprueba la conexión en el puerto correcto. Los módulos BUS se detectan al arrancar: reinicia el equipo después de conectarlo
Aviso de sensor con valor "-"Lectura ausente: fallo de comunicación o sensor defectuoso; no es un problema del agua
La dosificadora no dosificaComprueba, en este orden: ¿modo Disabled? ¿Sin calibración? ¿Depósito insuficiente? ¿Ya hay 3 dosificadoras en marcha? ¿Sistema bloqueado?
Dosis imprecisaRecalibra (Capítulo 21) y verifica las burbujas y la longitud de la manguera
Gráficos vacíosSystem → System Status: comprueba SD y FS en el bloque Controller. El histórico vive en la tarjeta de memoria

26.4 Si nada lo resuelve

Habla con el soporte (Capítulo 29) con el UUID del equipo a mano y, si es posible, una captura de la pantalla System Status. En muchos casos conseguimos diagnosticar de forma remota.

CAPÍTULO 27

Preguntas frecuentes

¿Qué pasa si se cae internet?

Nada esencial. Sensores, reglas, enchufes, dosificadoras y alimentación siguen funcionando: el control es todo local. Pierdes temporalmente los correos, la nube y el acceso fuera de casa; el Local Manager sigue accesible por su IP. Cuando la conexión vuelve, el histórico se sincroniza.

¿Y si se va la luz?

Al volver, el equipo se reanuda solo, con todas las configuraciones conservadas. Con el módulo Failover y un UPS, el corte se convierte en un evento gestionado: lo esencial continúa, el resto espera (Capítulo 23).

¿Puedo usar dosificadoras de otras marcas?

Sí: cualquier bomba dosificadora o peristáltica de 12 V puede ser controlada por Aquarino. La calibración (Capítulo 21) adapta el sistema al caudal de tu bomba.

¿Cuántos equipos puedo conectar?

16 enchufes (dos Powerbar), 6 dosificadoras, 1 alimentador, 3 sensores de temperatura, 2 de caudal, 2 de fugas, 4 de nivel y los módulos de medición por el BUS.

¿El Controller mide pH, salinidad, ORP?

Los mide, con los módulos correspondientes instalados en los puertos BUS (Capítulo 7). Sin el módulo, el parámetro se puede introducir manualmente y aun así entra en los gráficos y en las reglas.

¿Puedo acceder desde fuera de casa?

Sí, desde la aplicación Aquarino; el equipo necesita tener internet (LED azul encendido). Las acciones críticas, como calibrar y configurar el Wi-Fi, siguen exigiendo que estés en la misma red, por seguridad.

¿Puede más de una persona seguir el equipo?

Sí. Desde la aplicación compartes el acceso indicando el correo de la persona; ella necesita tener una cuenta Aquarino. El acceso se puede revocar en cualquier momento.

Cambié una configuración y no pasó nada. ¿Por qué?

Comprueba el candado: en modo protegido el sistema ignora las órdenes. Y recuerda que en modo manual las reglas quedan suspendidas: el estado de los enchufes solo vuelve a obedecer a horarios y reglas en el automático.

El pitido me molesta. ¿Cómo lo apago?

En Custom. → Audio. También puedes desactivar la alerta sonora por sensor, manteniendo el pitido solo para lo crítico. Los LED del panel también se pueden apagar en Custom.

He perdido la contraseña del equipo.

La contraseña de fábrica es aquarino. Si se cambió y se olvidó, habla con el soporte con el UUID del equipo a mano.

CAPÍTULO 28

Especificaciones

ElementoEspecificación
AplicaciónAcuarios (marinos y de agua dulce), tanques y estanques
Enchufes controladosHasta 16, con dos Powerbar V8 (8 enchufes, 10 A cada una, multivoltaje)
DosificadorasHasta 6 bombas de 12 V, con calibración; máximo de 3 simultáneas
Alimentador1 puerto FEED, con 4 horarios diarios y modo alimentación
Sensores de temperatura3 puertos; precisión de 0,0625 °C; media automática por categoría
Sensores de caudal2 puertos; modelos DN15 a DN40
Sensores de fugas2 puertos
Sensores de nivel4 puertos: 2 magnéticos (MAG) y 2 ópticos
Módulos de mediciónpH (×2), ORP, conductividad/salinidad, TDS, oxígeno y alcalinidad (vía Aquarino KH)
FailoverMódulo opcional: tensión, corriente y consumo (kWh); capacidad de 25 A; multivoltaje automático
Reglas de automatizaciónHasta 24, con histéresis configurable, con acciones sobre enchufes y dosificadoras
AvisosPitido, LED, correo electrónico (hasta 50/día) y, desde la aplicación, push y Telegram
Registro de datosLogs durante 30 días e histórico de sensores hora a hora, en tarjeta de memoria, con envío a la nube
ConectividadWi-Fi de 2,4 GHz (802.11 b/g/n)
Interfaces de accesoLocal Manager (navegador, en la red local, sin internet) y aplicación Aquarino (Android e iOS)
SeguridadModo protegido por contraseña, parada de emergencia, retorno automático del modo manual
ActualizaciónPor la red, previa confirmación del usuario
AlimentaciónFuente multivoltaje 12 V / 5 A (incluida)
EstructuraCaja de acrílico, uso horizontal o vertical
CAPÍTULO 29

Soporte y garantía

29.1 Canales de atención

Siempre que necesites orientación o asistencia, habla con nosotros. Estamos aquí para ayudar.

CanalDirección
Correo electrónicoaquarinocontroller@gmail.com
WhatsApp — grupo de usuarioshttps://chat.whatsapp.com/IcFxySY8rgi3Inkenbbs3l
Sitio webhttps://www.aquarino.com.br/
YouTubehttps://www.youtube.com/c/aquarino
Facebookhttps://www.facebook.com/AquarinoController

29.2 Garantía

Aquarino garantiza que el producto Aquarino Controller ha sido sometido a rigurosas pruebas de calidad y cuenta con una garantía de 1 año a partir de la fecha de compra, que cubre defectos de fabricación y problemas técnicos que comprometan su funcionamiento adecuado.

Condiciones

  1. La garantía acompaña al producto: si lo vendes antes de que termine el plazo, el nuevo propietario tiene derecho a las mismas condiciones.
  2. El producto debe utilizarse conforme a las instrucciones de este manual y para los fines a los que se destina.
  3. La garantía no cubre daños por mal uso, caídas, accidentes, instalación inadecuada, modificaciones no autorizadas, uso de piezas o accesorios no recomendados, ni problemas derivados de una alimentación eléctrica inadecuada o de variaciones de tensión.
  4. Para activar la garantía, presenta la factura de compra y describe el problema encontrado.
  5. El plazo para la reparación o la sustitución es de hasta 30 días, contados desde la entrega del producto al servicio técnico autorizado.
  6. Si el producto está en garantía y no puede repararse, Aquarino se reserva el derecho de sustituirlo por un producto nuevo.

Cómo activar la garantía

Ponte en contacto por cualquiera de los canales anteriores, con la factura a mano y la descripción del problema. Nuestro equipo te orientará sobre los siguientes pasos.

Gracias por elegir el Aquarino Controller. ¡Buenos cultivos!
